第 2 章 操作顺序书 2- 5. 配件更换 调整间隙 1. 确认所有位置上测，测厚计 t0. 03 均可放入。 测量 6 个下齿 中央 部位 的间隙，进行 调整，使间隙为 0.03mm ～ 0.05 mm 。 为了使任何位置 均为 t0.03 可进入， t0.05 不可进， 在上齿下追加上 齿垫片 40161670(Y14X30AU0D01) 。 上齿固定螺丝拧 紧扭矩： 17 ± 1 N.m 2. 在所有位置伸入测厚计 t0 . 0…
第
2
章
操作顺序书
2-5. 配件更换

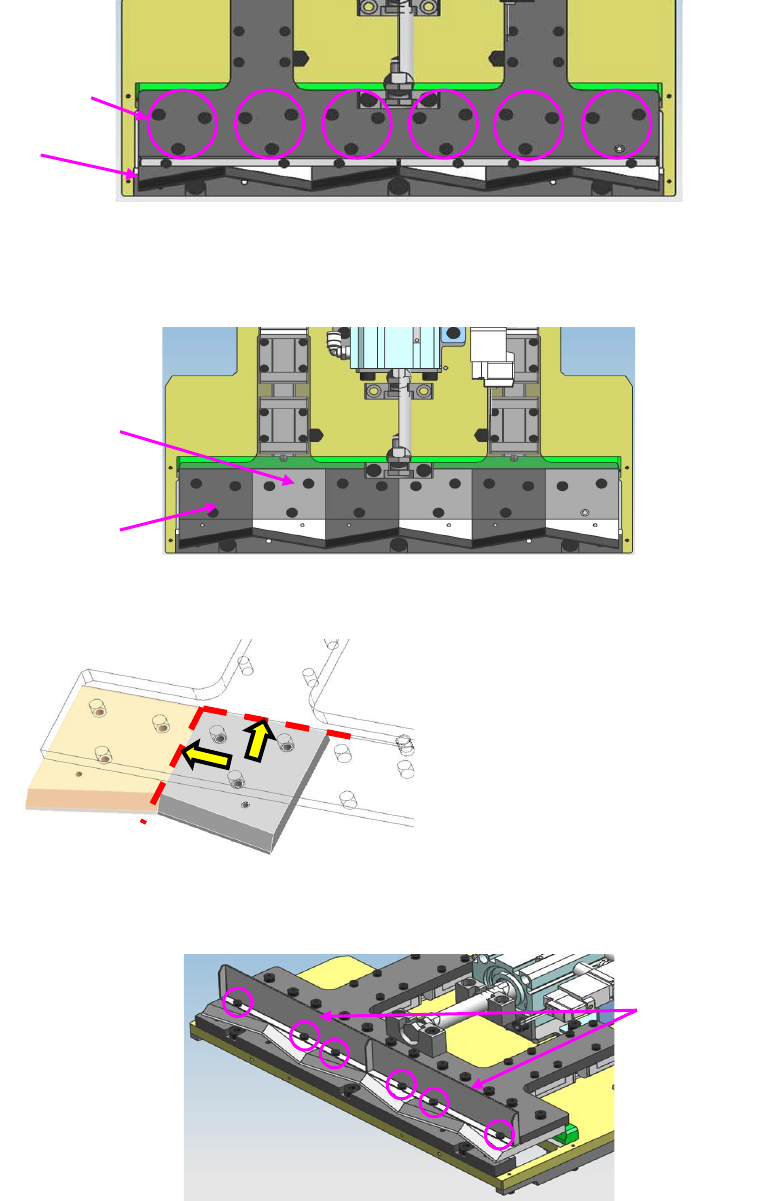

5. 拆下固定在滑动底座上的下齿固定螺丝，拆下全部（6 个）下齿。
注意：处理切带机的刀刃时要戴上手套等，请特别注意不要受伤。
6. 安装 2 种下齿。
螺丝拧紧扭矩：4.4 ± 0.3 N.m
安装下齿时，请顶住滑动底座的阶梯面以及相邻的下齿安装。
7. 将下齿护罩安装到下齿上。
下齿
下齿固定螺丝
下齿
(EZ445345601)
下齿
(EZ445345611)
下齿护罩
241
第
2
章
操作顺序书
2-5. 配件更换

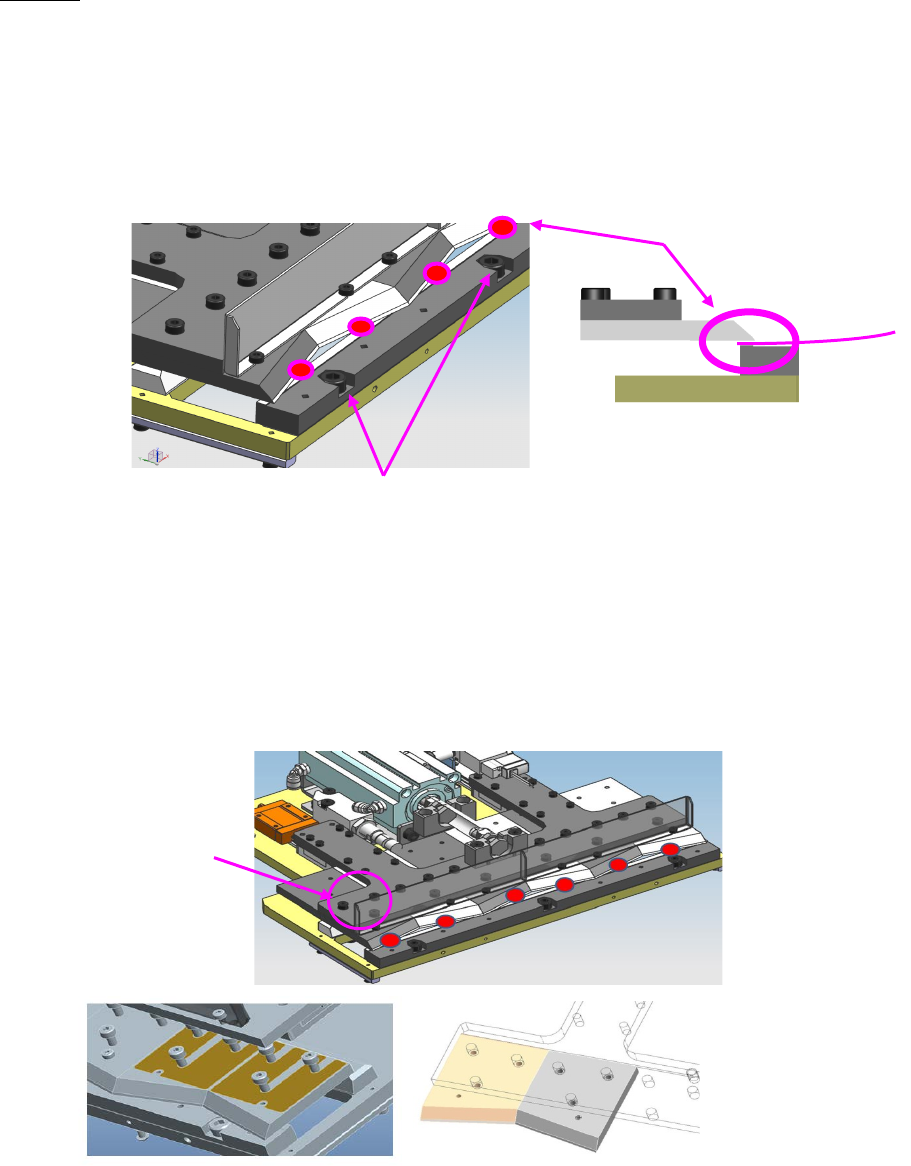

调整间隙
1. 确认所有位置上测，测厚计 t0.03 均可放入。
测量 6 个下齿中央部位的间隙，进行调整，使间隙为 0.03mm～0.05mm。
为了使任何位置均为 t0.03 可进入，t0.05 不可进，
在上齿下追加上齿垫片 40161670(Y14X30AU0D01)。
上齿固定螺丝拧紧扭矩：17 ± 1 N.m
2.
在所有位置伸入测厚计 t0.05，如能伸入则要添加垫片下齿。
侧定位置与 1.相同。
在所有位置用垫片下齿进行调整，使之ｔ0.03 可进入，而 t0.05 不可进入。
垫片下齿：40158929(Y14X08AU2U01)
固定下齿螺丝拧紧扭矩：4.4 ± 0.3 N.m
测量位置
上齿固定螺丝
下齿固定螺丝
垫片下齿
安装下齿时
要顶住内侧台阶、相邻的下齿
242
第
2
章
操作顺序书
2-5. 配件更换
3. 在所有位置使用测厚计 t0.05 及 t0.15 调整间隙。
测量 6 个下齿中央部位的间隙，进行调整，使之间隙为 0.05mm～0.15mm。
调整垫片的数量，调整间隙，使 t0.05 可通过，t0.15 不能伸入。
垫片：40161183(Y15112AU0D02)
40161184(Y15112AU0D03)
间隙的确认要在打开下齿的状态下确认。
螺丝拧紧扭矩：1.2 ± 0.1 N.m
4. 如果切带机的刀刃上存在异物(芯片、料带屑)，请将其去除。
去除异物时，请从刀刃旁边的间隙排出。
下齿导向板 垫片
间隙 切带机刀刃 间隙
去除异物
去除异物
243
