RX-7R_维修手册.pdf - 第378页
第 2 章 操作顺序书 2- 5. 配件更换 2-5- 10 . 更换 MP C - CAN( IFS - NX 选项 ) 1 关闭本机的电源。 2 拆下本机后侧上部及下部的护罩。 MPC- CAN 被安装于 以下 的位 置 。 3 拆下固定 MPC-CAN 的螺丝。 4 拔下连接在 MP C - C AN 上 的电缆 (2 根 ) 。 304
第
2
章
操作顺序书
2-5. 配件更换
8 装置进入恢复动作，完成后，按“确认 OK”。

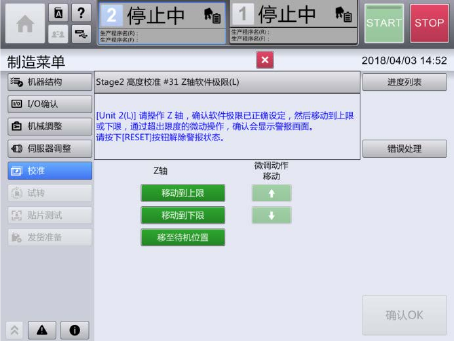

9 接着显示 Z 轴的软件极限确认画面，进行以下的作业。
①按“移动到上限”。
②按微调动作移动按钮的上箭头，确认发生错误，按 RESET 解除错误。
③按“移动到下限”。
④按微调动作移动按钮的下箭头，确认发生错误，按 RESET 解除错误。
⑤按“移动到待机位置”。
⑥按“确认 OK”按钮，即告完成。
10
请按照
2-5-6
更换贴片头单元 的操作顺序、贴片冲程计算、转写校准的说明进行校准。
然后，请实施
2-3-6
贴片精度补正。
⑥
➀
②
③
④
⑤
303
第
2
章
操作顺序书
2-5. 配件更换
2-5-10.
更换
MPC-CAN(IFS-NX
选项
)
1 关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。

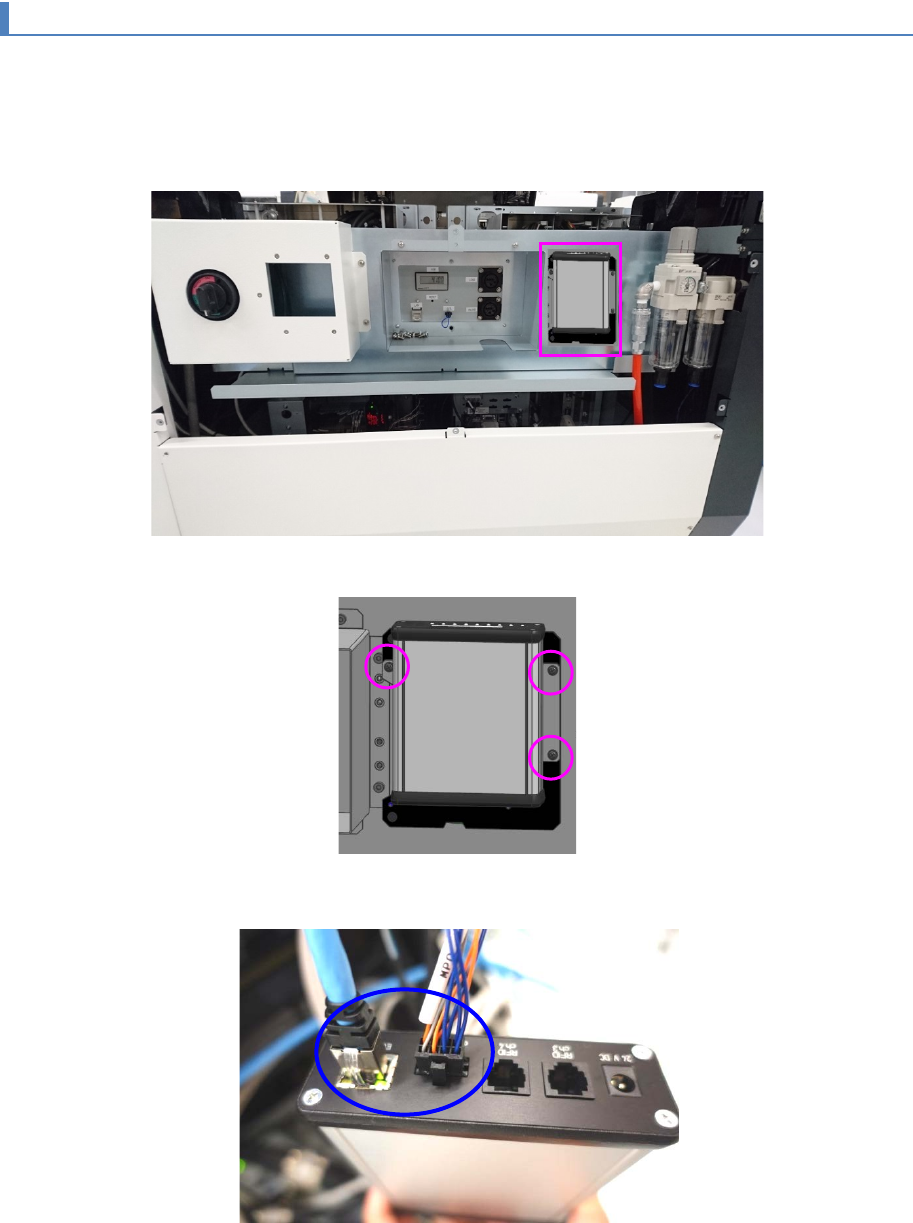

MPC-CAN 被安装于以下的位置。
3 拆下固定 MPC-CAN 的螺丝。
4 拔下连接在 MPC-CAN 上的电缆(2 根)。
304
第
2
章
操作顺序书
2-5. 配件更换

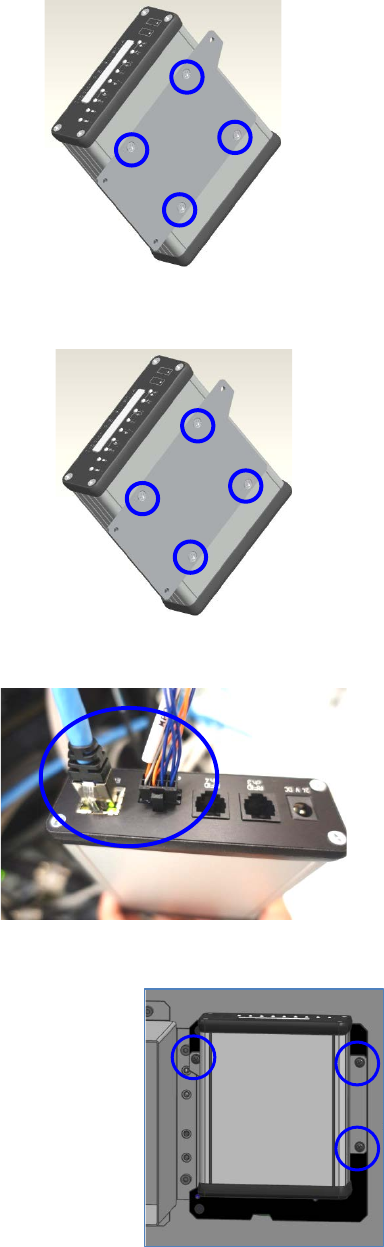

5 从 MPC-CAN 底座板拆下 MPC-CAN。
6 更换 MPC-CAN，将其固定在 MPC-CAN 底座板上。
7 将电缆(2 根)连接到 MPC-CAN 上。
8 固定 MPC-CAN。
305
