第 2 章 操作顺序书 2- 3. 校准 8 将玻璃治具板放置在玻璃托治具上。 1 将圆点 标记 对准 的位置搁放 玻璃 治具板。 2 将玻璃 治具 板 顶住 高出部分 。 3 旋转到 玻璃 压板 来到 玻璃 上方 ，固定 6 个部 位的 螺丝 。 4 将玻璃 基板 顶住 ，调整基板压 条，要使基板 的夹钳标记 来到孔的中央位 置。 装置前面 玻璃 治具板 圆点标记 49
第
2
章
操作顺序书
2-3. 校准
6

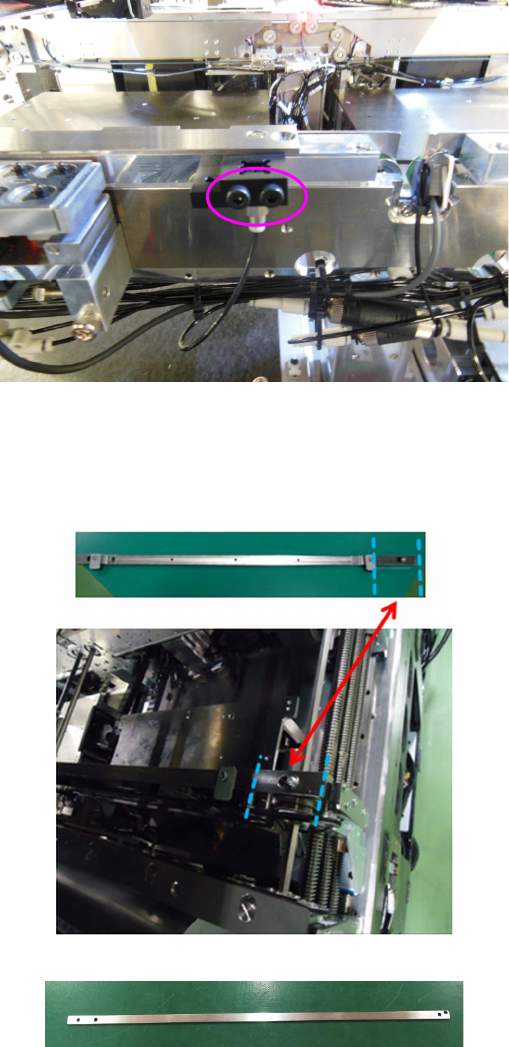

拆下治具芯片台。
取下 2 个 M4 × 12，拆下治具芯片台。
7
在第
2
轨道
～
第
4
轨道上各安装
1
个治具芯片台。
请把长的一方向外侧，顶紧固定。
安装时，请夹入玻璃托板用的撑挡进行安装。
玻璃托板用的撑挡
48
第
2
章
操作顺序书
2-3. 校准
8
将玻璃治具板放置在玻璃托治具上。
1 将圆点标记对准 的位置搁放玻璃治具板。
2 将玻璃治具板顶住高出部分 。
3 旋转到玻璃压板来到玻璃上方，固定 6 个部位的螺丝。
4 将玻璃基板顶住，调整基板压条，要使基板的夹钳标记来到孔的中央位置。
装置前面
玻璃
治具板
圆点标记
49
第
2
章
操作顺序书
2-3. 校准
9
将照明用治具板放置在玻璃治具板上。
请把表面粗糙的一面作为表面，顶住轨道端的面，以轨道的标记为中心对准 X 方向放置。
10
触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
11
触摸［完毕］。

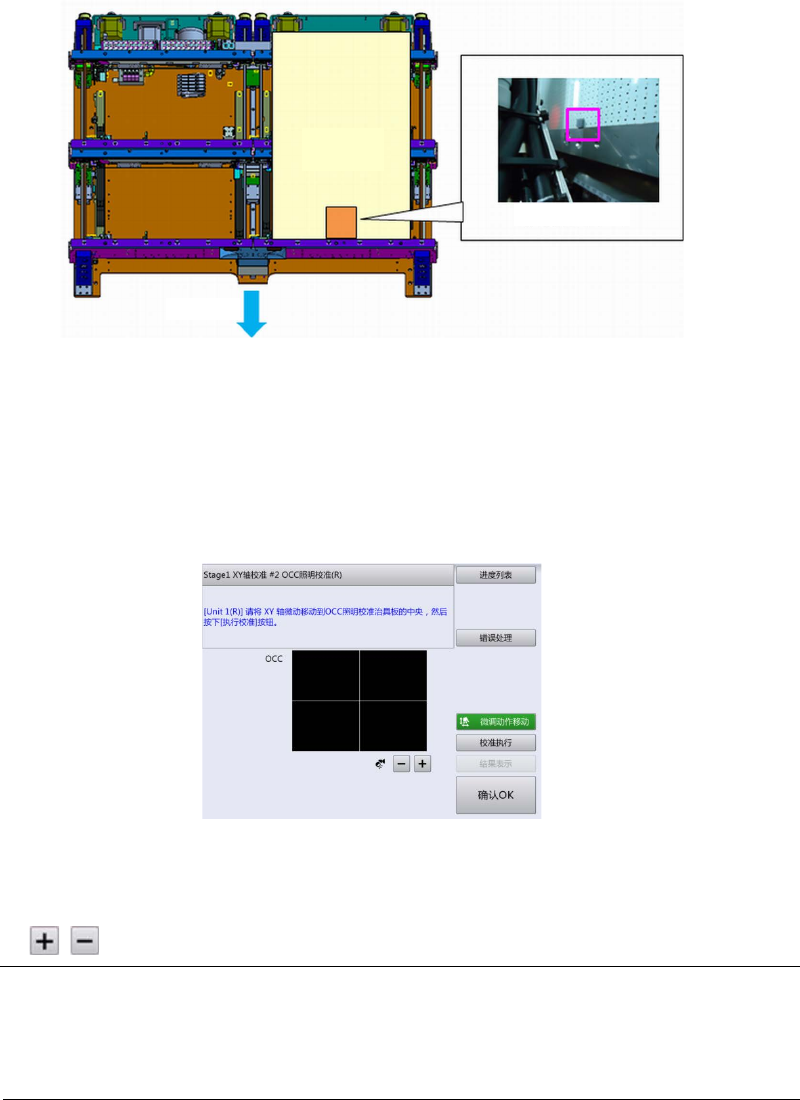

治具的安装完成后，显示如下画面。进行右侧装置 OCC 照明的校准。
12
触摸画面左下方［微调动作移动］画面的按钮，使
XY
轴向
OCC
照明用治具板的中央
附近移动。
触摸 / 调整摄像机照明的亮度。
Tips
•
移动速度可从［低速］、［中速］、［高速］这 3 档中选择。
•
持续按住箭头按钮，XY 轴将连续动作，放开则停止。
•
如［微调动作移动］画面被无意关闭，触摸校准画面的［微调动作移动］可再次显示。
装置前面
玻璃
治具板
照明用治具板
