第 7 章 故障分析 7- 5. 贴片头单元原点消失时的恢复方法 7- 5. 贴片头单元原点 消失时的恢复 方法 此方法是发生贴 片头单元原点 消失故障时的 恢复 方法 。 7-5- 1 . 伺服器调整 显示伺服器调整 菜单 1. 请将用户 级别变更为［ SERVICE ］。 2. 选择顶部 菜单的［维修 服务 ］。 3. 按［制造设置菜 单］。 4. 选择［ 伺服 器调整 ］。 31
第
7
章
故障分析
7-4. 台车强制下降方法
7-4.
台车强制下降方法
如在电源 OFF 时想使台车下降，或者按了操作画面上的台车下降按钮也不能使台车下降气缸动作时，
处理方法如下。

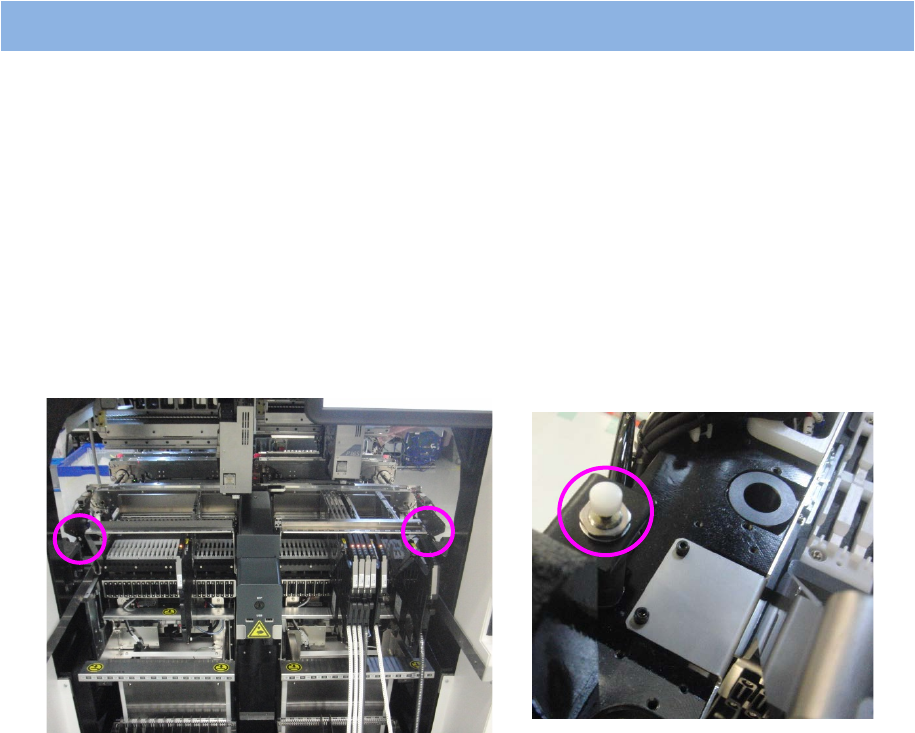

1. 即使按下操作画面上的台车下降按钮也不能使台车下降气缸动作时，可按紧急停止按钮，打开安全
门，可看到下图所示的红圈部有一个按钮。（装置两侧）
如电源为 OFF 时，安全门可马上打开。
2. 请按住按钮，直至台车下降到底。
30
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
7-5.
贴片头单元原点消失时的恢复方法
此方法是发生贴片头单元原点消失故障时的恢复方法。
7-5-1.
伺服器调整

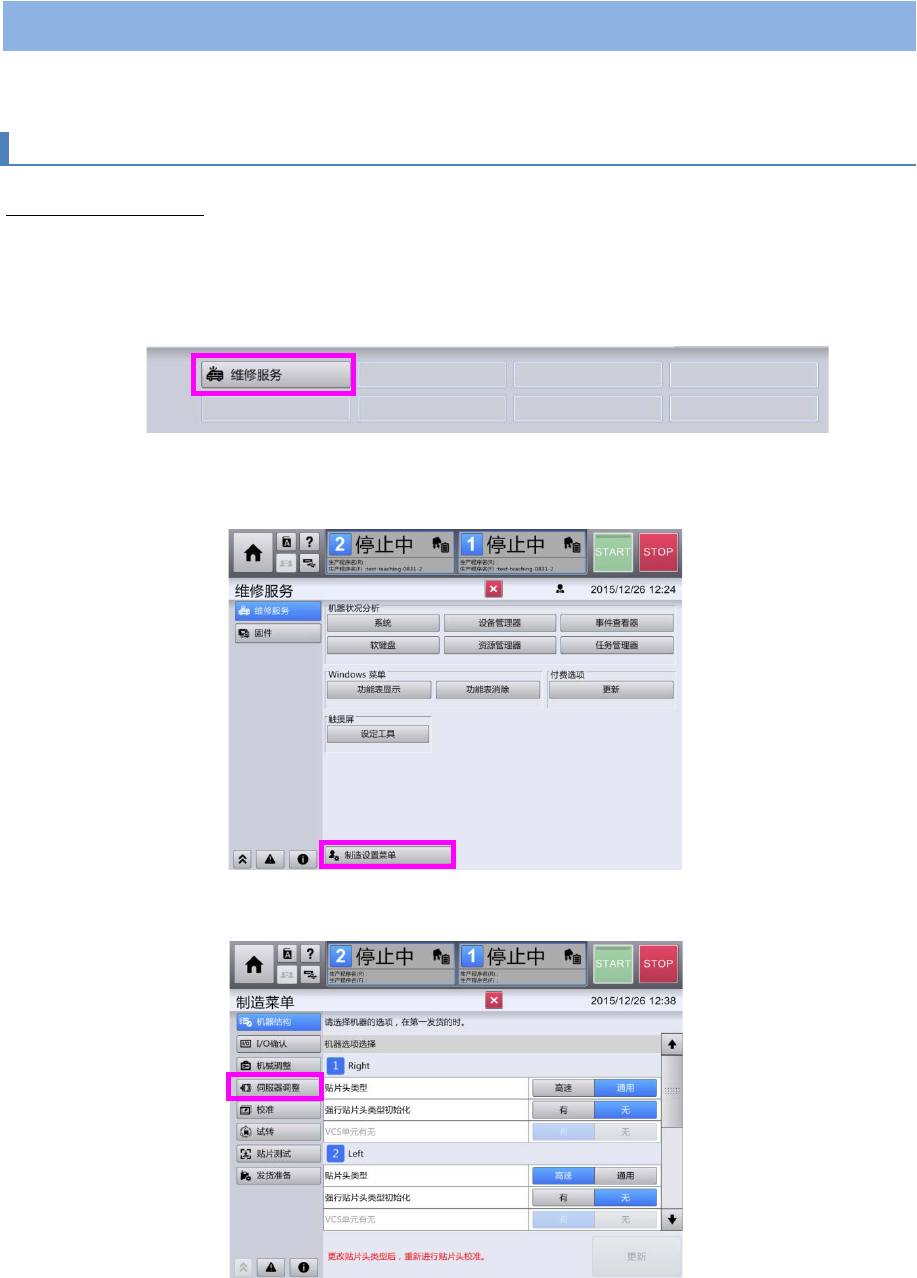

显示伺服器调整菜单
1. 请将用户级别变更为［SERVICE］。
2. 选择顶部菜单的［维修服务］。
3. 按［制造设置菜单］。
4. 选择［伺服器调整］。
31
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
确定 RT/RN 轴暂定原点
1. 选择［RT/RN 轴临时归零寻道（确定 RT/RN 轴暂定原点）］，按［个别显示］。
2. 请按［装置内作业开始］，打开门，用手使贴片头单元的 RT 轴旋转并移动，使第 1 号轴 位于
H 轴杆的正下方的位置。
3. RT 轴的移动完成后，请关闭门，按［原点设定］。
4. 按［复归］。
5. 按［调整 OK］。
1
