第
2
章
操作顺序书
2-3. 校准
9
将照明用治具板放置在玻璃治具板上。
请把表面粗糙的一面作为表面，顶住轨道端的面，以轨道的标记为中心对准 X 方向放置。
10
触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
11
触摸［完毕］。
治具的安装完成后，显示如下画面。进行右侧装置 OCC 照明的校准。
12
触摸画面左下方［微调动作移动］画面的按钮，使
XY
轴向
OCC
照明用治具板的中央
附近移动。
触摸 / 调整摄像机照明的亮度。
Tips
•
移动速度可从［低速］、［中速］、［高速］这 3 档中选择。
•
持续按住箭头按钮，XY 轴将连续动作，放开则停止。
•
如［微调动作移动］画面被无意关闭，触摸校准画面的［微调动作移动］可再次显示。
装置前面
玻璃
治具板
照明用治具板
50
第
2
章
操作顺序书
2-3. 校准
13
以目视确认
XY
轴已移动到
OCC
照明用治具板的中央附近，触摸［校准执行］。
对下列种类的照明，以始终亮灯 4 级和闪光 8 级进行照明校准。
－ 同轴照明(蓝)
－ 斜照明(蓝)
－ 同轴照明(红)
－ 斜照明(红)

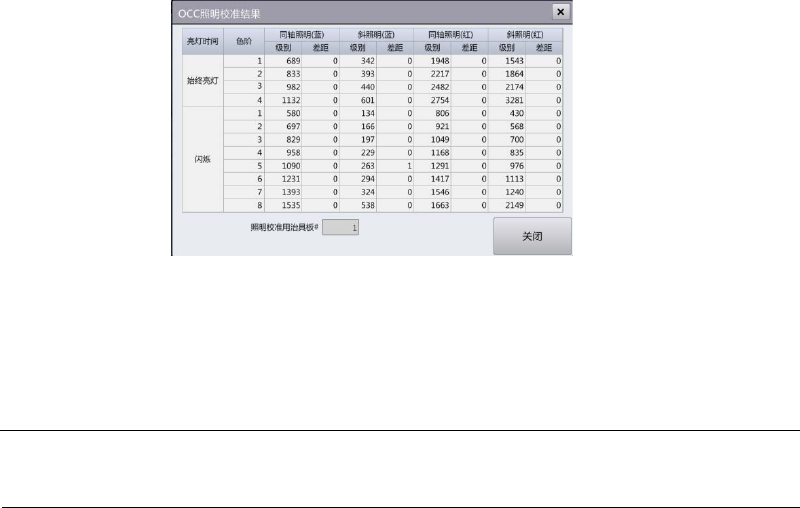

照明校准完成后，显示校准结果画面。
按照不同的照明种类，列表显示每个灰度的照明等级和差距值，对不满足必需亮度级别的项目，
以红色背景显示［NG］。差距值为 3 以上时，以黄色显示背景色作为警告。
如果结果画面上没有［NG］，校准画面的［确认 OK］按钮将生效。
如果出现［NG］，请关闭校准结果画面，再次重新进行校准。
注意
•
玻璃治具板有脏污时，不能进行正常校准，故请去除脏污。
14
确认校准结果无问题，触摸［关闭］。
校准的执行结果被保存，显示照明用治具板的拆卸画面。软键盘和［微调动作移动］画面自动
关闭。
15
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向退避位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
16
打开前面护罩，取出传送通道上的照明用治具板。
玻璃治具板将在下一工序使用，故此处不拆下。
51
第
2
章
操作顺序书
2-3. 校准
17
触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
18
触摸［完毕］。
显示右侧装置的 XY 自动校准画面。
