第 2 章 操作顺序书 2- 3. 校准 6 触摸［开始校准］。 进行左右一次性 更换台车上升 、前面护罩的 锁定，移动 XY 轴和 Z 轴，使治具贴装 头的前端接 触吸嘴高度检测 开关，算出 Z 轴的原点 高度。 校准正常完成后 ，显示［校准 处理正常完成 。］ 的信息。 7 触摸［完毕］。 8 触摸［开始交换］。 进行左右一次性 更换台车上升 、前面护罩的 锁定后， XY 轴向贴装头更换 位置移动，进 行左右一 次性更换台车下 降、…
第
2
章
操作顺序书
2-3. 校准
2 拆下螺丝。
3 拆下贴装头。
3

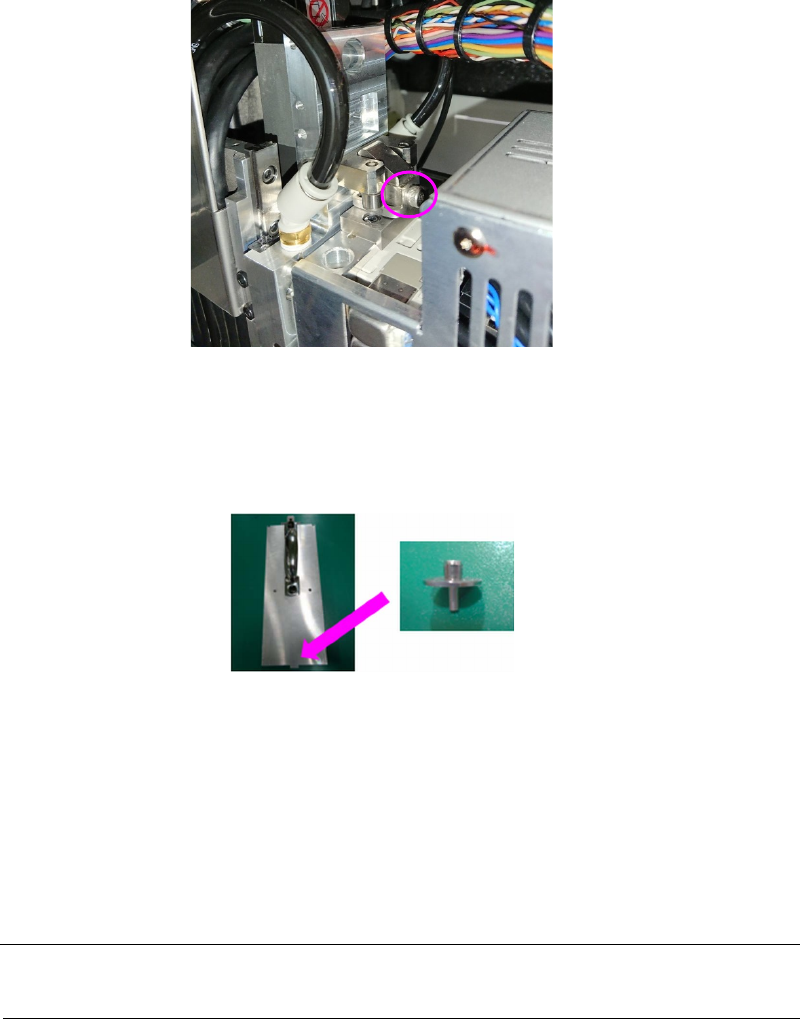

安装测定
Z
轴原点用的治具贴装头。
1 把基准治具吸嘴装到测定 Z 轴原点用的治具贴装头上。
2 安装治具贴装头。
3 拉出旋钮旋转 90°。
4 将手柄 (c) 旋转 90 °成水平朝向。
4
触摸［交换完毕］。
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
5
触摸［完毕］。
显示右侧装置 Z 轴原点确定的画面。
68
第
2
章
操作顺序书
2-3. 校准
6
触摸［开始校准］。
进行左右一次性更换台车上升、前面护罩的锁定，移动 XY 轴和 Z 轴，使治具贴装头的前端接
触吸嘴高度检测开关，算出 Z 轴的原点高度。
校准正常完成后，显示［校准处理正常完成。］的信息。
7
触摸［完毕］。
8
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向贴装头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
9
打开前面护罩，拆下右侧装置的治具贴装头，安装原来的贴装头。
10
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
11
触摸［完毕］。
69
第
2
章
操作顺序书
2-3. 校准

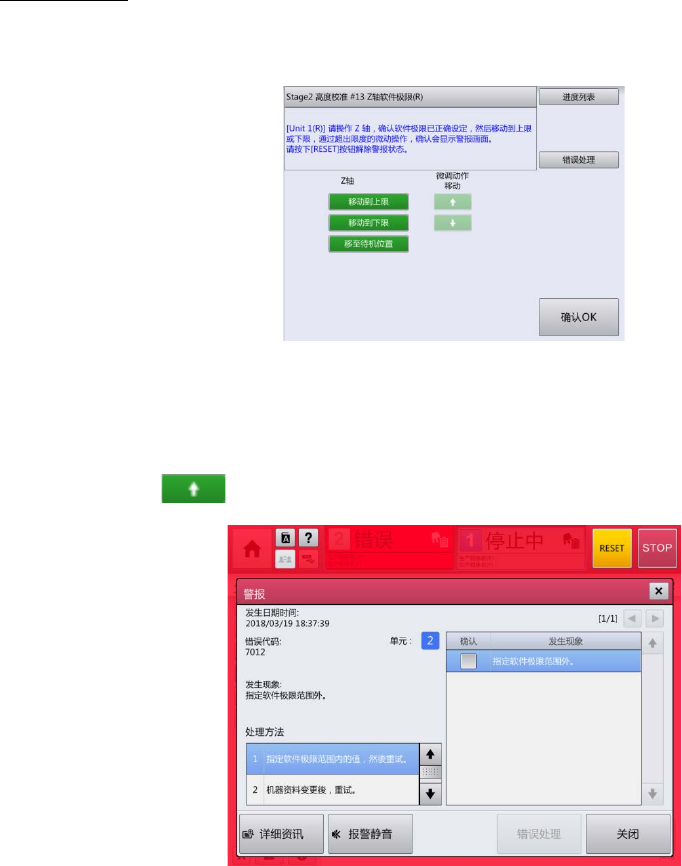

Z
轴软件极限
1
触摸［移动到上限］。
进行左右一次性更换台车上升、前面护罩的锁定后，Z 轴移动到软件极限的上限。
2
确认不显示警报画面。
3
触摸
1
次 ，确认显示警报画面。
4
在警报画面上触摸［
RESET
］。
警报状态复位，警报画面关闭。
5
触摸［移动到下限］，重复操作步骤
14
、
15
的操作。
6
触摸［移至待机位置］。
Z 轴向待机位置移动。
7
触摸［确认
OK
］。
70
