第
2
章
操作顺序书
2-4. 维护

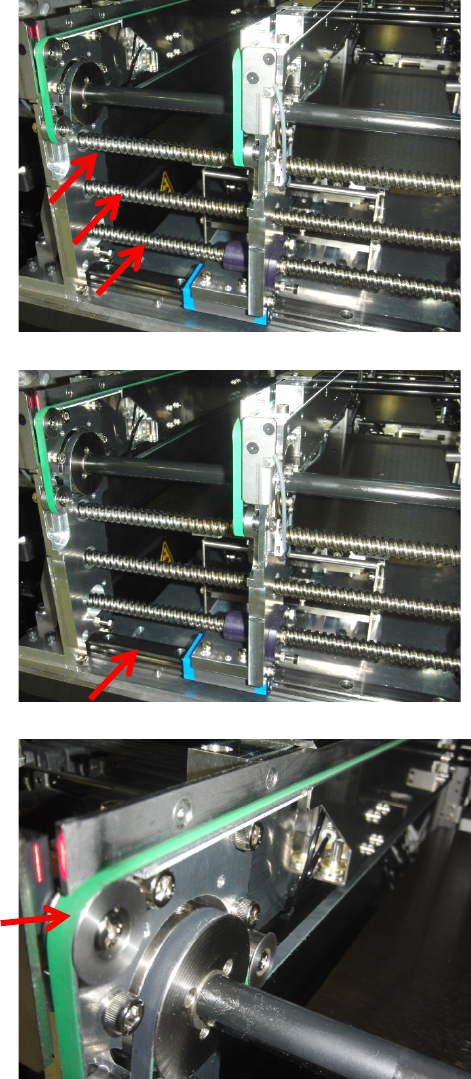

传送部
1
．
梯形螺纹丝杠的清洁及注油
用毛刷在螺丝滑动部上涂敷壳牌爱万
利
EP2
润滑脂，双通道时涂
3
个螺
丝，单通道时涂
1
个螺丝。
注意
过多的润滑脂会附着到基板或元件
上，引起品质降低，请务必擦掉。
2
．
LM
导轨的清洁及注油
用毛刷在
LM
导轨的轨道面上涂敷壳
牌爱万利
EP2
润滑脂。
3
．
传送皮带的清洁
用回丝干擦，去掉附着在皮带上的脏
污。
183
第
2
章
操作顺序书
2-4. 维护

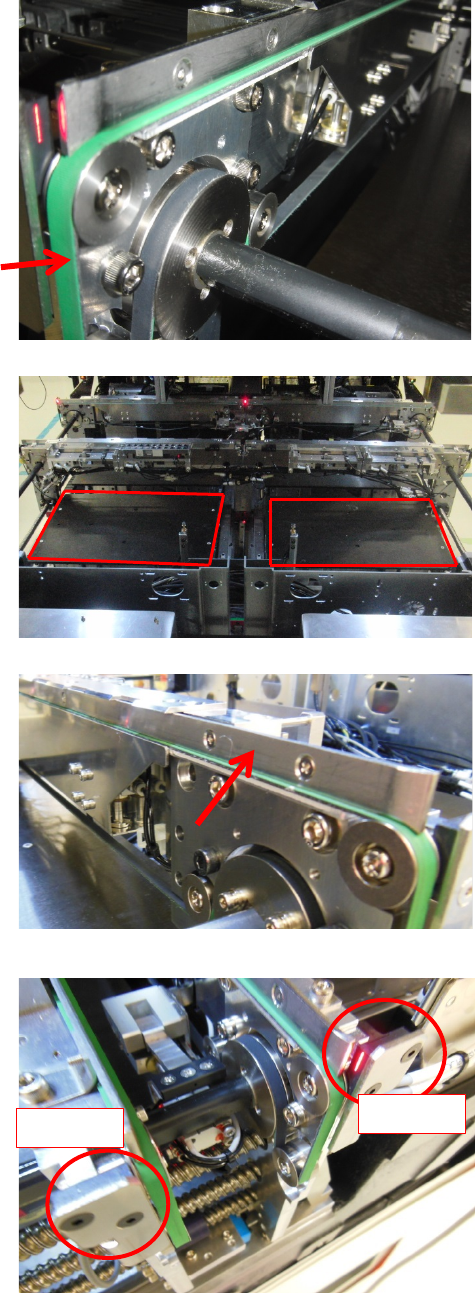

4
．
传送皮带的更换
当磨损严重时或有伤痕时，可用手指
按压皮带检查张力，看其是否具有弾
力，如无弹力则要更换皮带。
5
．
支撑板的清洁
用回丝干擦，去除支撑板上的异物。
清洁后请根据需要薄薄地涂敷防锈
油。
6
．
基板导轨的清洁
传送基板的导轨面上如附着助焊剂等
异物，会妨碍基板的平稳传送。
用回丝干擦，去除传送导向板基板滑
动面的脏污。
7
．
传感器投受光部的清洁
基板传送装置由于有大量基板滑动，
会产生灰尘。
用回丝干擦，去除传感器发光面、受
光面的脏污。
发光部
受光部
184
第
2
章
操作顺序书
2-4. 维护

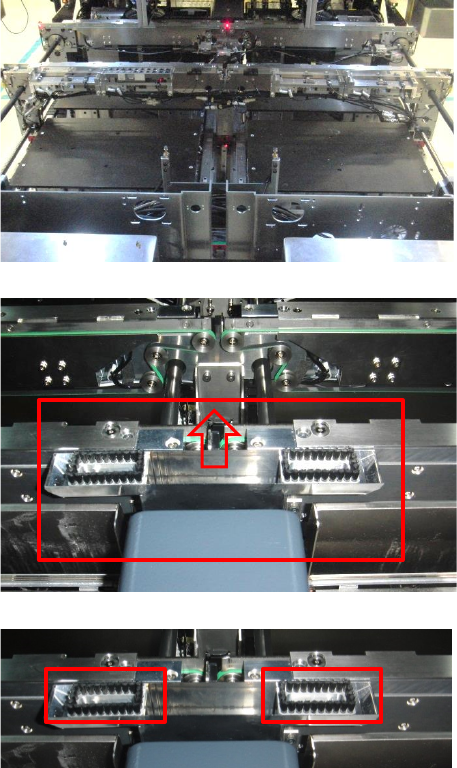

8
．
主机体内部的清洁
请检查机器内部，如有切屑等异物，
用吸尘机等除去。
9
．
主体内部的清洁
请把垃圾箱从主机体中卸下，回收积
存在内部的元件。
10
．
元件废弃刷的清洁
把垃圾箱从主机体中卸下，用吹气等
方式去除附着在刷子部分上的脏污。
185
