第 1 章 作 业顺 序书 1-6. MC3 Sub 固件的 版本升级 1- 6. MC3 S ub 固件的版本升 级 【使用条件】 主机系统软件： v er1.30. 06P2 以上 MC3 Mai n 固 件： v er5.0080 以上 MC3 Sub 固 件： ver V3.15 以上 【注意事项】 进行 MC3 Main 固件版 本升级到 v e r 5.0090 以上以及 M C3 S ub 固 件版本升级到 ver 3.1…
第 1 章 作业顺序书
1-5. 各种固件升级的汇总
12.

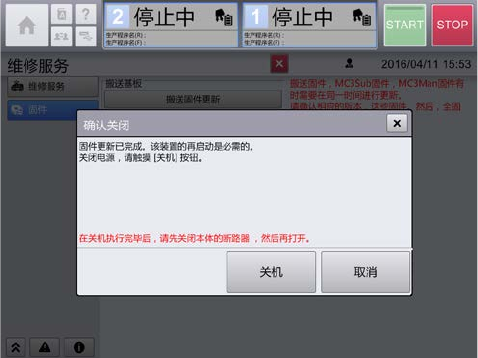

点击关机确认对话框的「关机」按钮。
执行搬送固件更新及 MC3 Sub 固件更新其中任意之一时，要使更新版本有效，需要执行关机。
要在固件画面显示其他的菜单画面时，显示以下的关机确认对话框。请点击「关机」。
13.
本机的电源 OFF。
再启动后升级为有效。
23
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级
1-6. MC3 Sub
固件的版本升级
【使用条件】
主机系统软件：ver1.30.06P2以上
MC3 Main 固件：ver5.0080 以上
MC3 Sub 固件：verV3.15 以上
【注意事项】
进行 MC3 Main 固件版本升级到 ver5.0090以上以及 MC3 Sub 固件版本升级到 ver3.16以上时，
请务必首先进行 MC3 Sub 固件版本升级到 ver3.16 以上
（否则将）无法正常进行 MC3 Main 固件的版本升级
需要同时更新搬送固件与 MC3 Sub固件时，请务必先对搬送固件进行升级。
1-6-1.
升级
MC3 Sub
固件的方法汇总
在本节，对升级 MC3 Sub 固件介绍以下两种方法。
1)
对升级 MC3 Sub 固件的从装置画面升级方法，在 1-7-2. 节中介绍。
2)
对使用串行终端软件，输入命令升级 MC3 Sub 固件的方法，在 1-7-3. 介绍。
通常，请从装置画面升级 MC3 Sub 固件。
1-6-2.
从装置画面升级
MC3
Sub
1.
变更用户级别。
1) 请在［SERVICE］中变更用户级别。
2) 选择主菜单的［固件］。
2.
MC3 Sub 的升级用文件最新版保管在本机内，所以在最新版升级时，基本上请使用装置
内文件。（也可以使用 USB 存储器）
3.
还需要升级搬送固件时，请务必先执行搬送固件的更新。
请按下固件画面的[搬送固件更新]按钮。有关搬送固件的升级操作，请参照 1-6. 。
24
第 1 章 作业顺序书
1-6. MC3 Sub 固件的版本升级
4.
按下
[
MC3SUB 固件更新
]
。
5.
显示 MC3 SUB 固件更新的画面后，请按下固件更新的空栏部分。
25
