第 2 章 操作顺序书 2- 4. 维护 1 松开电动机安装螺丝 ×4 个，将电动机左右移动，要使张力符合规格值并旋紧电动机安 装螺丝 ×4 个。（螺丝紧固扭矩： 2± 0.1N m ） < 张力规格值 > 50±10Nm < 张力测定计 设定值 > MASS SPAN W I DT H 3GT 100mm 10mm 张力测定位置 电动机安装螺丝 157
第
2
章
操作顺序书
2-4. 维护
2-4-7.
调整传送皮带张力
※此后以左→右的传送流向进行说明。左←右也基本相同。
必需工具
・六角扳手 ・一字形螺丝刀
・张力测定计（UNITTA 株式会社制：U-507）

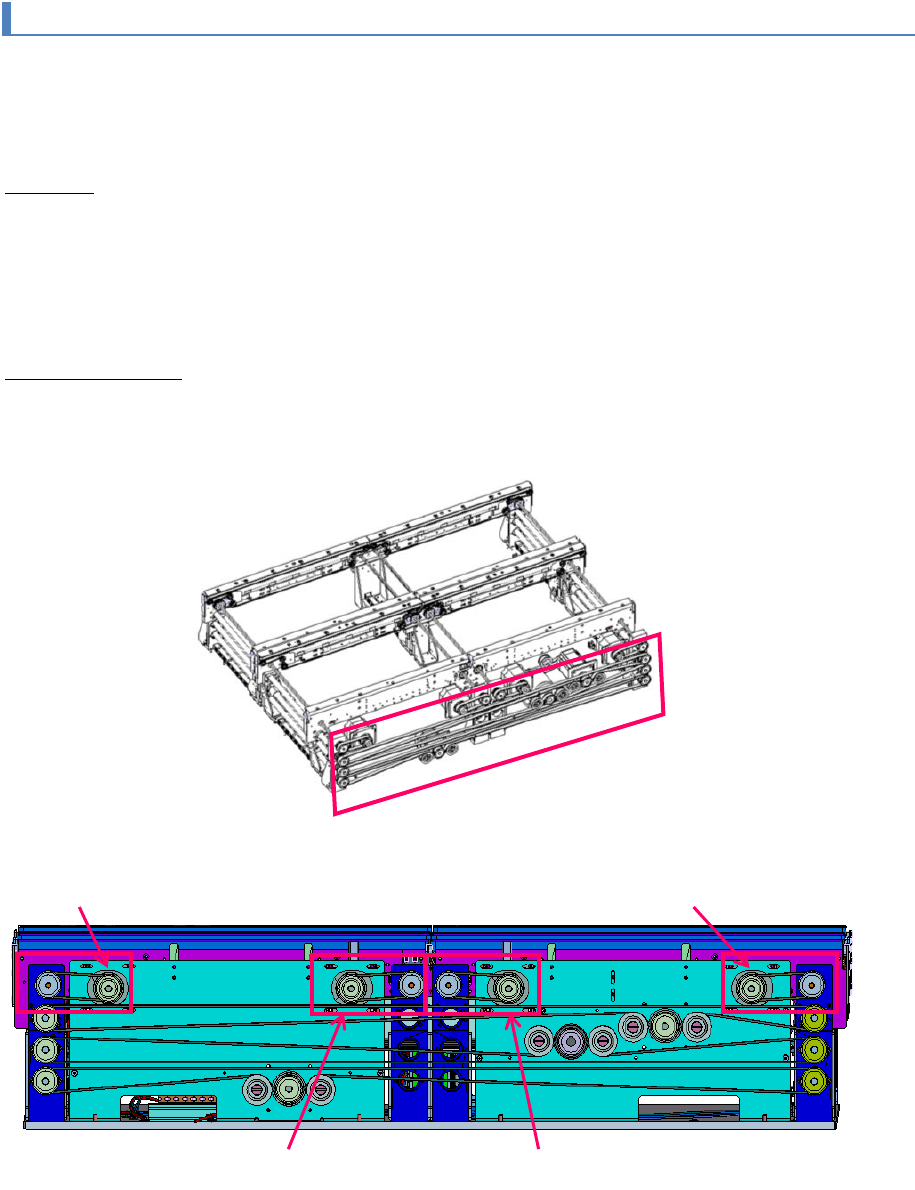

传送驱动皮带张力
※如是单传送带则无后侧的作业。
前方 OUT 侧 传送电动机
前方 IN 侧 传送电动机
后方 OUT 侧 传送电动机
后方 IN 侧 传送电动机
156
第
2
章
操作顺序书
2-4. 维护
1
松开电动机安装螺丝
×4
个，将电动机左右移动，要使张力符合规格值并旋紧电动机安
装螺丝
×4
个。（螺丝紧固扭矩：
2±0.1Nm
）
<张力规格值>
50±10Nm
<张力测定计设定值>
MASS
SPAN
WIDTH
3GT
100mm
10mm
张力测定位置
电动机安装螺丝
157
第
2
章
操作顺序书
2-4. 维护
后侧 宽度调整正时皮带张力
※如是单传送带则无本作业。
1
松开空转皮带轮托架的固定螺丝
×2
个，将空转皮带轮上下移动，要使张力符合规格值
并旋紧空转皮带轮托架固定螺丝
×2
个。
（螺丝紧固扭矩：
2±0.1Nm
）
<张力规格值>
50±10Nm
<张力测定计设定值>
MASS
SPAN
WIDTH
150mm
空转皮带轮托架固定螺丝
张力测定位置
后侧宽度调整用电动机
离合器电动机
