第 2 章 操作顺序书 2- 3. 校准 4 将贴片所需的吸嘴安装到吸嘴盒，将该吸嘴盒安装到机器上。 5 关闭前护罩，按［交换完成］。 6 按［完毕］。 角度群组转写补正 1 选择［角度群组转写补正 Z = 0, 100% ］。 2 按［个别显示］。 125
第
2
章
操作顺序书
2-3. 校准

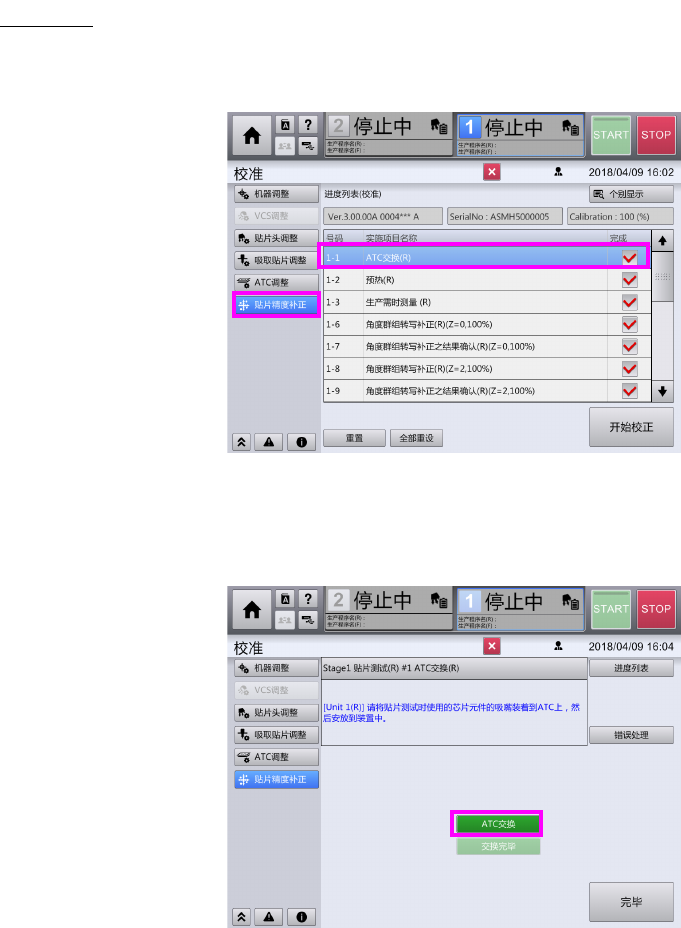

ATC
交换
1
请按［
ATC
交换］。
2
按［个别显示］。
3
按［
ATC
交换］。
124
第
2
章
操作顺序书
2-3. 校准
4
将贴片所需的吸嘴安装到吸嘴盒，将该吸嘴盒安装到机器上。
5
关闭前护罩，按［交换完成］。
6
按［完毕］。

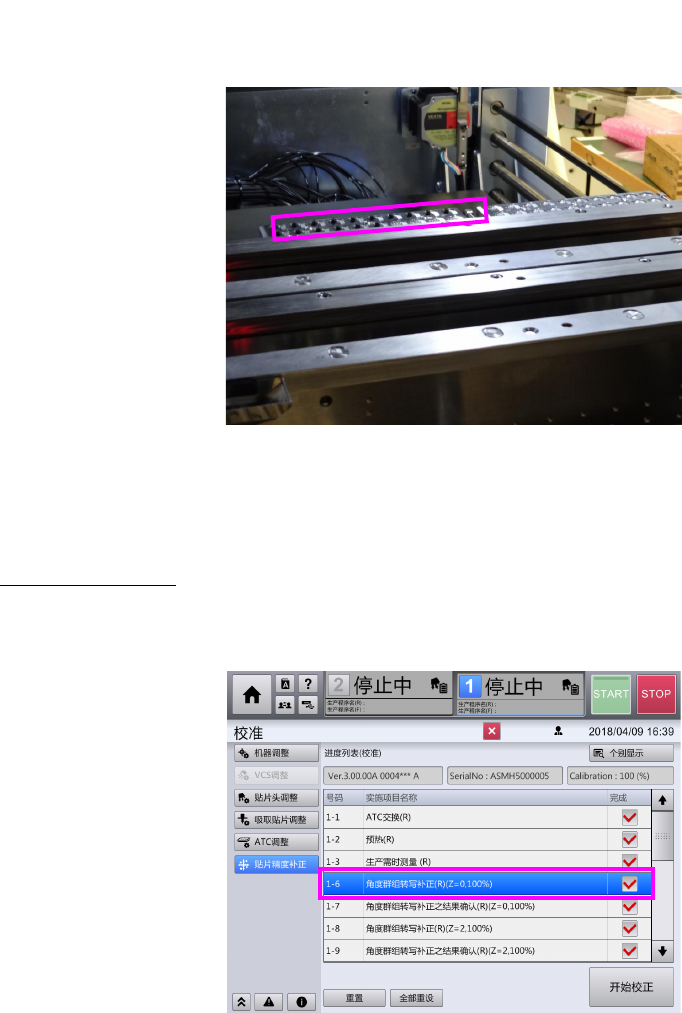

角度群组转写补正
1
选择［角度群组转写补正
Z = 0, 100%
］。
2
按［个别显示］。
125
第
2
章
操作顺序书
2-3. 校准
3
按［生产程序切换］。
＜补充＞
从 Ver.2.07 开始，可选择[标准] / [简易] 2 种补正方式。推荐[标准]。
[标准] ：进行 1024 点贴片，对元件识别的每个角度逐一设定转写的补正值。
[简易] ：进行 512 点贴片，仅考虑已有的贴片角度设定补正值 （以往）
Z=2,Z=4 的补正方式为按 Z=0 选择的补正方式。
[标准] 补正与 [简易]补正相比较，芯片使用量与作业时间需要约 2 倍。
4
按［恢复］。
5
请打开前护罩进行安装，使传送装置的基准标记与玻璃基板中央对准。
6
将装有
0603(R)
的吸嘴盒安装到
Z115
上。
7
长按［
START
］，开始贴装。贴装结束后，按［转写补正］，执行补正。
