第 2 章 操作顺序书 2- 4. 维护 12 、拧松红圆圈处的 4 根固定贴片头单 元 的螺丝。拧松 4 根蓝色的螺丝。 13 、使线缆连接器的锁 紧杆向逆时针方向 旋转，拔下连接器。 14 、充分松开用来固定 贴片头上部的内六 角螺栓，卸下贴片头。 为防止贴片头落下，松开螺栓时 要用手 拿住。 贴片头安装部的螺丝状态 贴片头单元左侧 面 贴片头单元右侧 面 锁紧杆 线缆连接器 201
第
2
章
操作顺序书
2-4. 维护
9

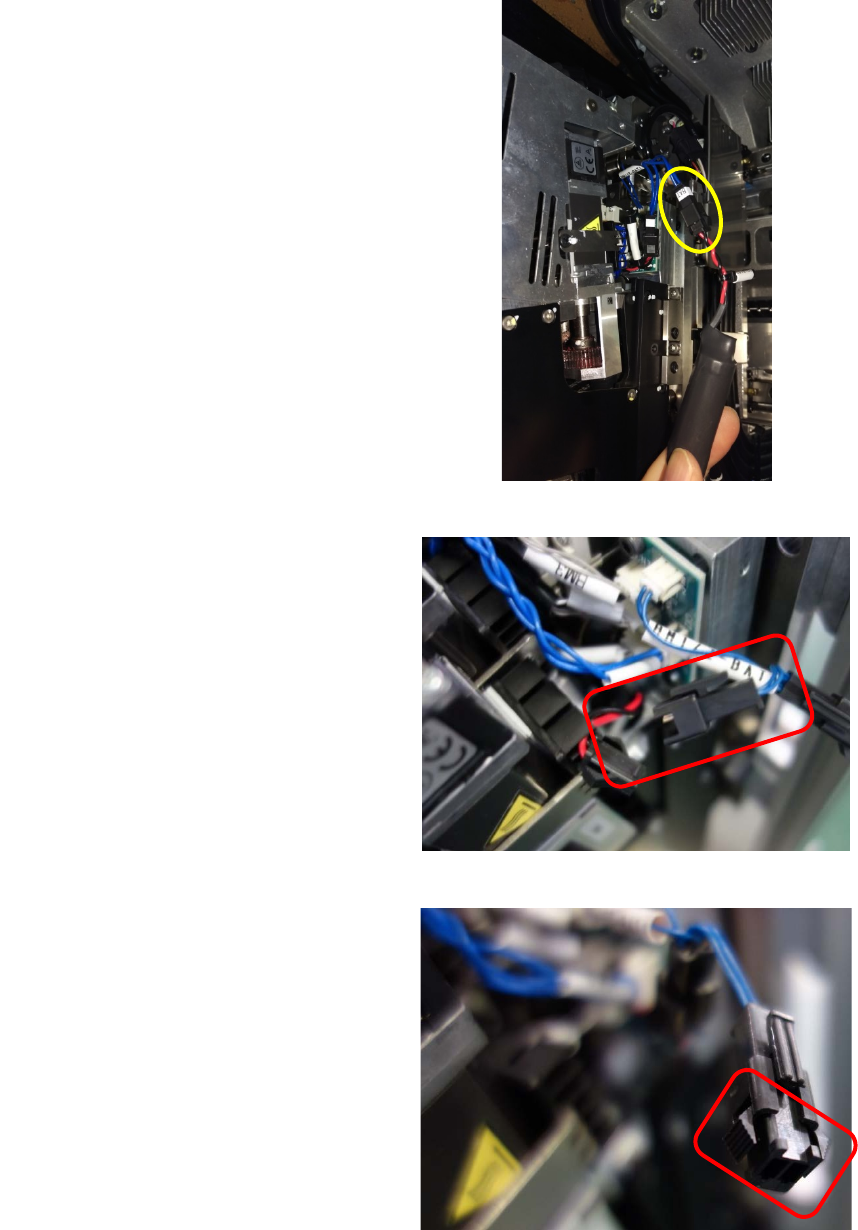

、将新的电池连接到右图黄圈圈住的已拆
下防短路接头的连接器上。
之后在卸下连接器之前，新的电池应放
置在贴片头上方适当的位置。
要注意不要使其掉落对线缆造成损坏。
10
、拆下旧电池的连接器。
由于有防脱落卡爪，注意不要使其损
坏。
11
、将防短路接头安装到已拆下旧电池的
连接器上。
200
第
2
章
操作顺序书
2-4. 维护
12

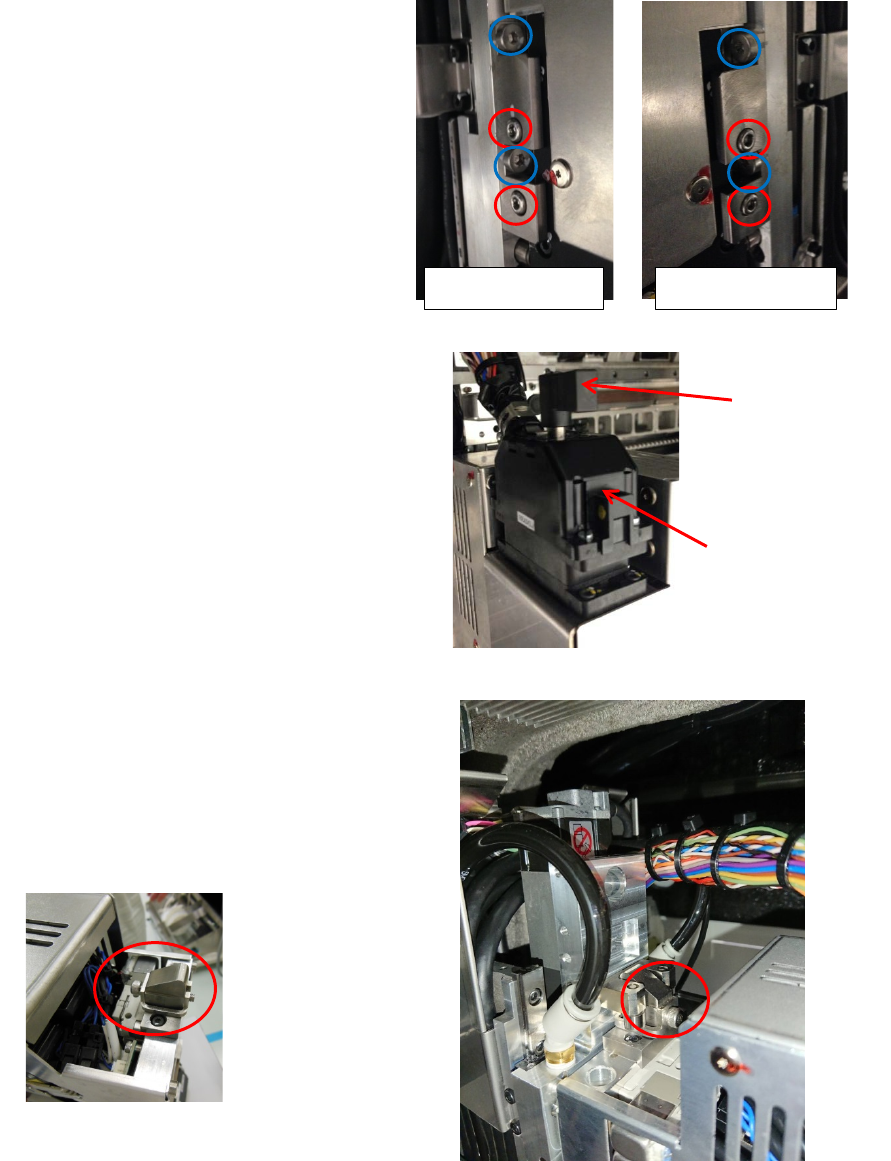

、拧松红圆圈处的
4
根固定贴片头单元
的螺丝。拧松 4 根蓝色的螺丝。
13
、使线缆连接器的锁紧杆向逆时针方向
旋转，拔下连接器。
14
、充分松开用来固定贴片头上部的内六
角螺栓，卸下贴片头。
为防止贴片头落下，松开螺栓时要用手
拿住。
贴片头安装部的螺丝状态
贴片头单元左侧面
贴片头单元右侧面
锁紧杆
线缆连接器
201
第
2
章
操作顺序书
2-4. 维护

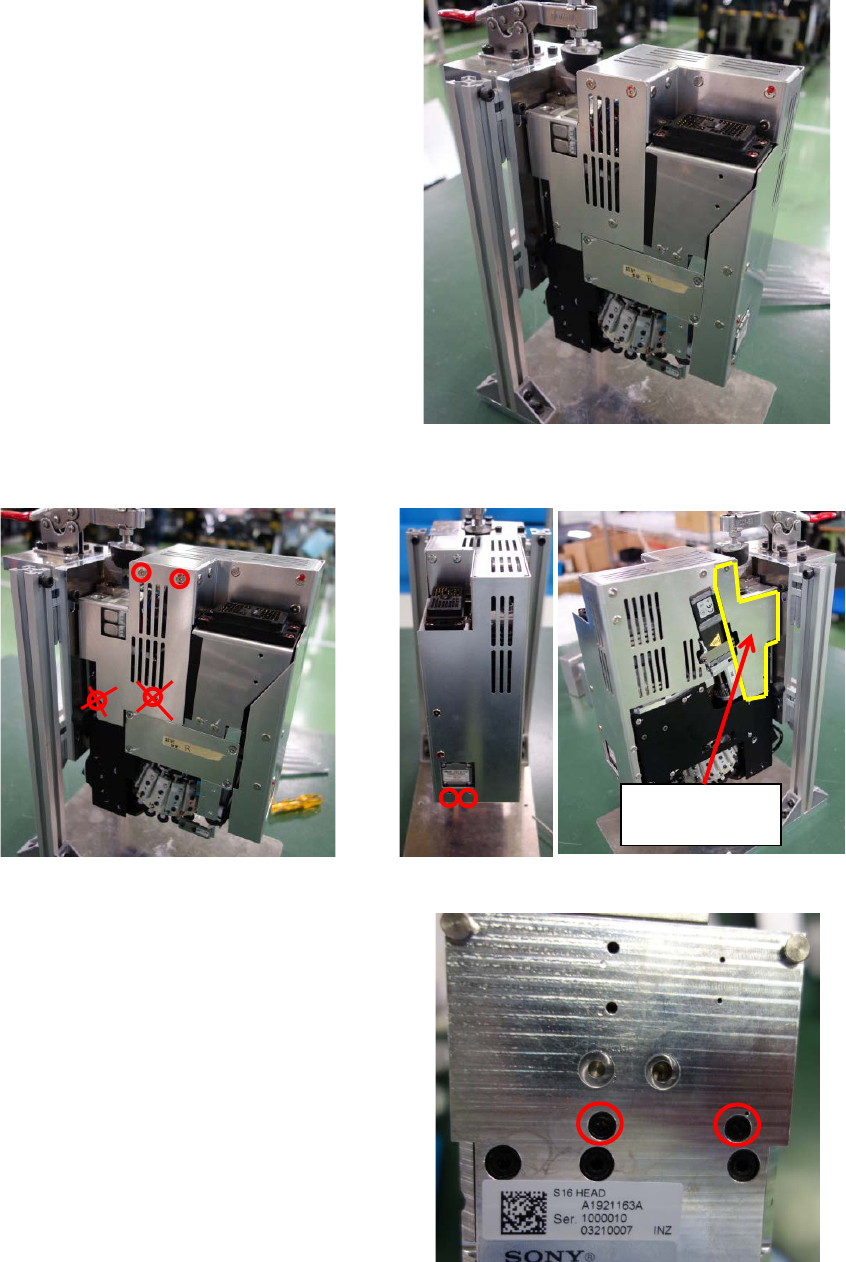

15
、拆下贴片头，安放到贴片头安装台
上。
16
、拆下固定贴片头护盖的
4
处螺丝，拆下贴片头护盖。
17
、拧松贴片头单元内侧的
2
处螺丝，缓
和电池托架夹紧的状态。
注意
如果将螺丝完全拆下，重新安装该螺
丝的作业会较困难，因此应仅仅拧松
即可。
此护盖已拆。
202
