第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
1-7-9. MC3
应用程序的更新
1.
启动 MC3 引导装载程序。之后的操作，根据实装机的状态有所不同。
接通实装机的电源时
1) 按下更新用 PC 的“Enter 键”，TeraTerm 的显示器画面显示”->”。
2) 输入“mon”。
3) 在 TeraTerm 的显示器画面显示“<ROM MONITOR MODE>”信息。
4) 输入“sysre”。
5) MC3 被复位，TeraTerm 的显示器画面显示现在安装的 MC3 引导装载程序的启动信息。
6) 显示 5 个连续的短线，1 秒钟１个短线会变换为”>”。显示变换的时间持续 5 秒钟。
7) 在显示变换播放过程中，按下”Enter 键”。
8) 在 TeraTerm 的显示器画面显示”<MONITOR START>”信息，启动 MC3 引导装载程序(图 16)。

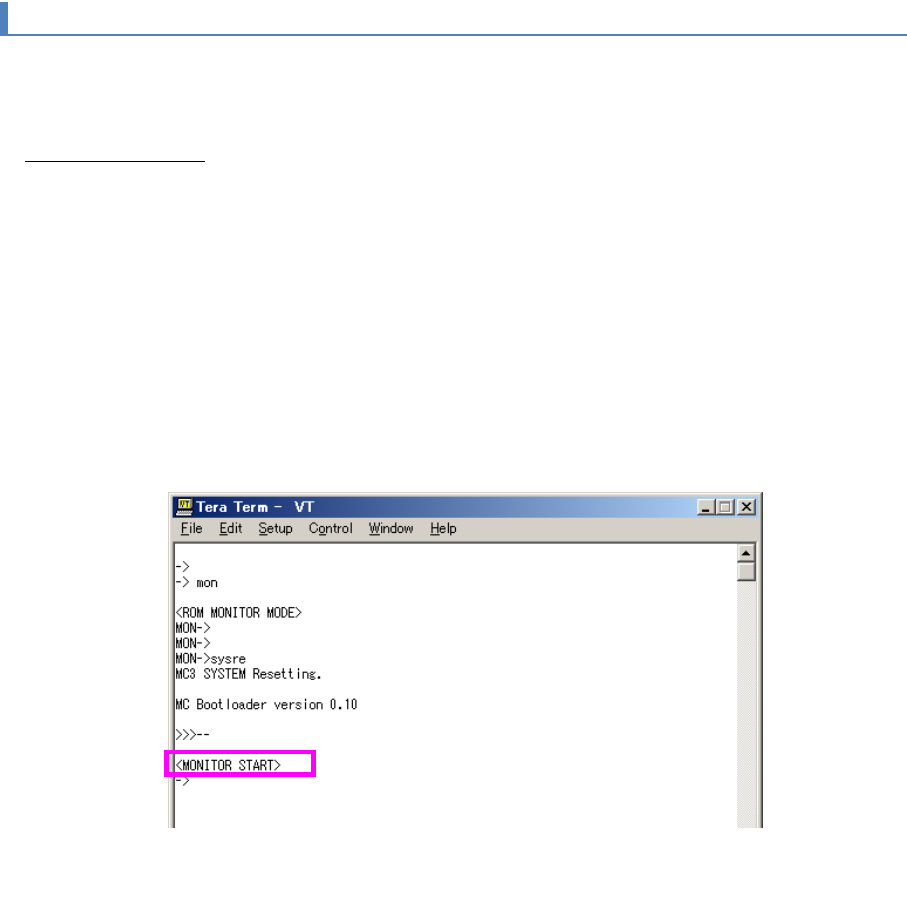

图 16 在实装机的电源接通状态启动 MC3 引导装载程序
49
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
切断实装机的电源时
接通实装机的电源。
1) 在 TeraTerm 的显示器画面，显示已经安装的 MC3 引导装载程序的启动信息。
2) 显示 5 个连续的短线，1 秒钟１个短线会变换为”>”。显示变换的时间持续 5 秒钟。
3) 在显示变换播放过程中，按下”Enter 键”。
4) 在 TeraTerm 的显示器画面显示”<MONITOR START>”信息，启动 MC3 引导装载程序(图 17)。
如果刚更新完 MC3 引导装载程序，请在确认版本后执行同样的操作。
2.
执行序列传送 (MC3 引导装载程序) 的准备。
1) 在 TeraTerm 的显示器画面中输入“ld”。
2) 在 TeraTerm 的显示器画面显示“Please send S-formatted file.”信息(图 18)。

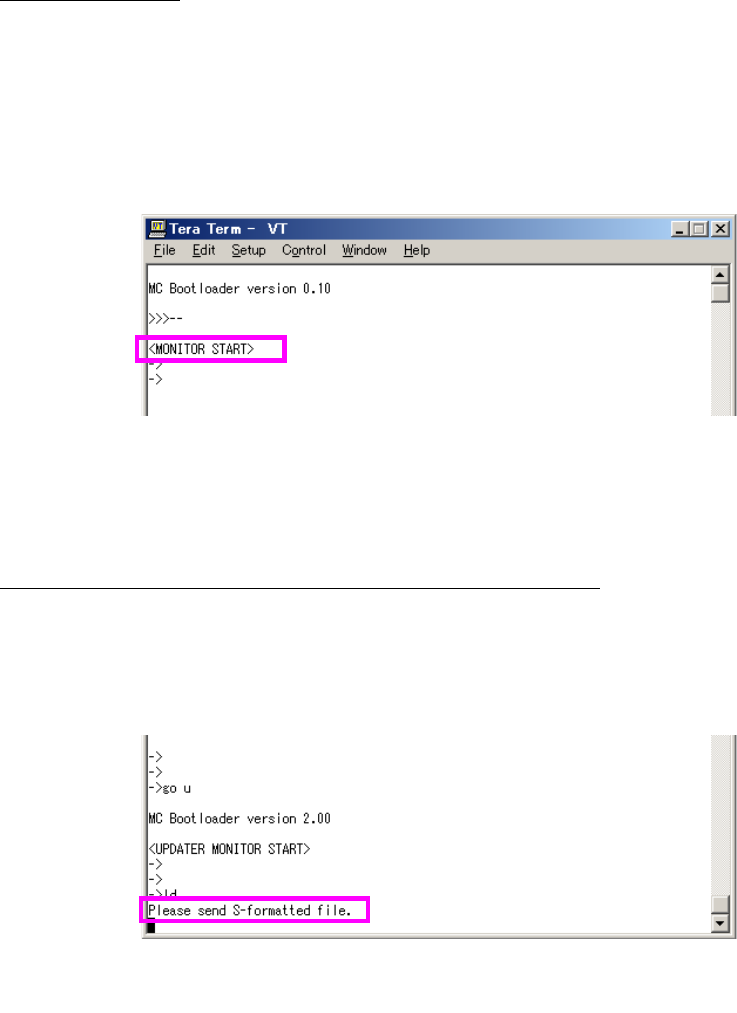

图 17 在实装机电源切断的状态下启动 MC3 引导装载程序
图 18 序列传送准备 (MC3 引导装载程序)
50
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
3.
执行序列传送 (MC3 更新) 。
1) 将 MC3 应用程序的 mot 文件拖拽到 TeraTerm 的显示器画面。
2) 在 TeraTerm 的显示器画面显示“*”， 开始序列传送(图 20)。
3) 在 TeraTerm 的显示器画面显示”Completed.”信息，序列传送结束(图 21)。

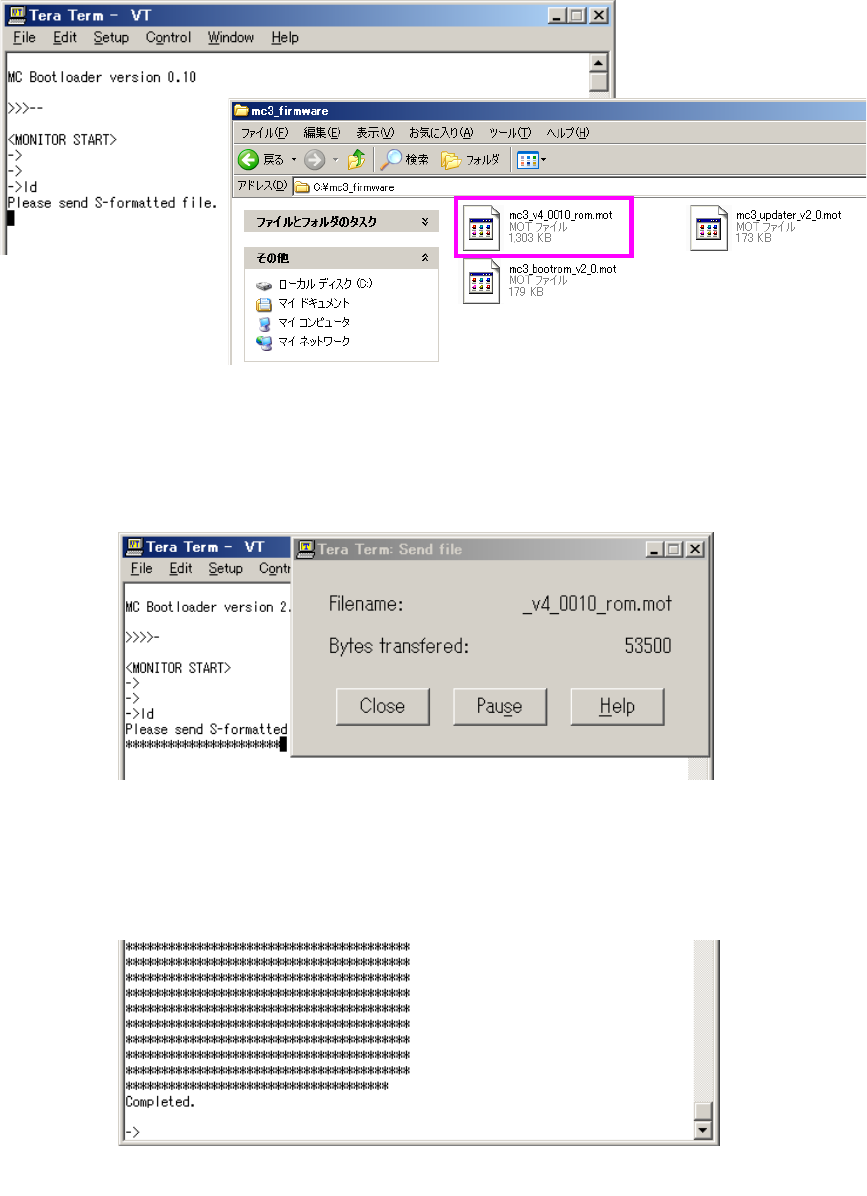

图 19 将 mot 文件拖拽到 Tera Term 的显示器画面
图 20 序列传送开始 (更新 MC3)
图 21 序列传送结束 (更新 MC3)
