第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 7-5- 2 . 校准 1 确定 RT/RN 轴原点 1. 选择［ RT/RN 轴原点（确定 RT /RN 轴原点 ）］ ，按［个 别显示 ］。 2. 按［开始安装 ］。 3. 请将Ｒ轴原点治 具 安 装到 #1 轴上。 36
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

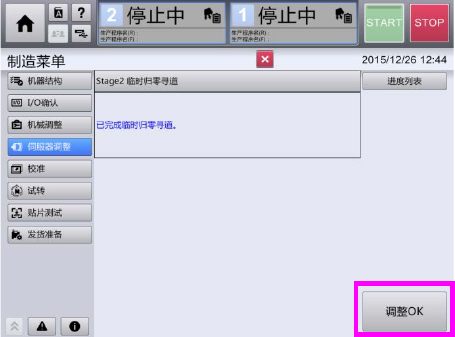

6. 按［调整 OK］。
35
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
7-5-2.
校准
1
确定 RT/RN 轴原点
1. 选择［RT/RN 轴原点（确定 RT/RN 轴原点）］，按［个别显示］。
2. 按［开始安装］。
3. 请将Ｒ轴原点治具安装到#1 轴上。
36
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
4. 按［安装完成］后，请按［完毕］。
5. 按［作业开始］。
6. 一边将 RT/RN 轴的微调动作移动速度切换为低速、中速、高速，一边用 RT 轴及 RN 轴的旋转按
钮进行微调动作移动操作调整，使治具吸嘴的中心位置与元件摄像机的图像中心的位置一致。
