2-1. 治具列表
治具名称／图编号
用途
JIG, NOZZLE GEAR ASSEMBLE / EZA2039954A (1 set)
Component parts
•
BLOCK,NOZZLE GEAR ROTARY FIXED / EZ453458101(1)
•
BLOCK, NZ GEAR PHASE CHECK / EZ453458201 (1)
•
用来将吸嘴齿轮组装到
贴片头上的治具
TOOL, HEAT SINK / EZ453458801 (1)
•
降温器金属固定板的螺
丝孔通孔杆
JIG SET, LIFTER ADJUSTMENT / EZA2040562A (1)
Component parts
•
ADJUSTER BLOCK, PARALLEL / EZ453482801 (2)
•
检查台车升降机的平行
GLASS PLATE SUPPORT JIG / 40212703
•
单通道传送
XY
校准时
的玻璃基板承托治具
STANDARD NOZZLE_H AXIS / 40184958
•
用于
16
吸嘴贴片头自动
进行 H 轴原点设定操作
的治具
•
需要 16 个
NOZZLE SHAFT SPRING_JIG / 40184973
•
进行吸嘴轴的维护时，
用于使弹簧保持压缩状
态的治具
10
第
2
章
操作顺序书
2-1. 治具列表
治具名称／图编号
用途

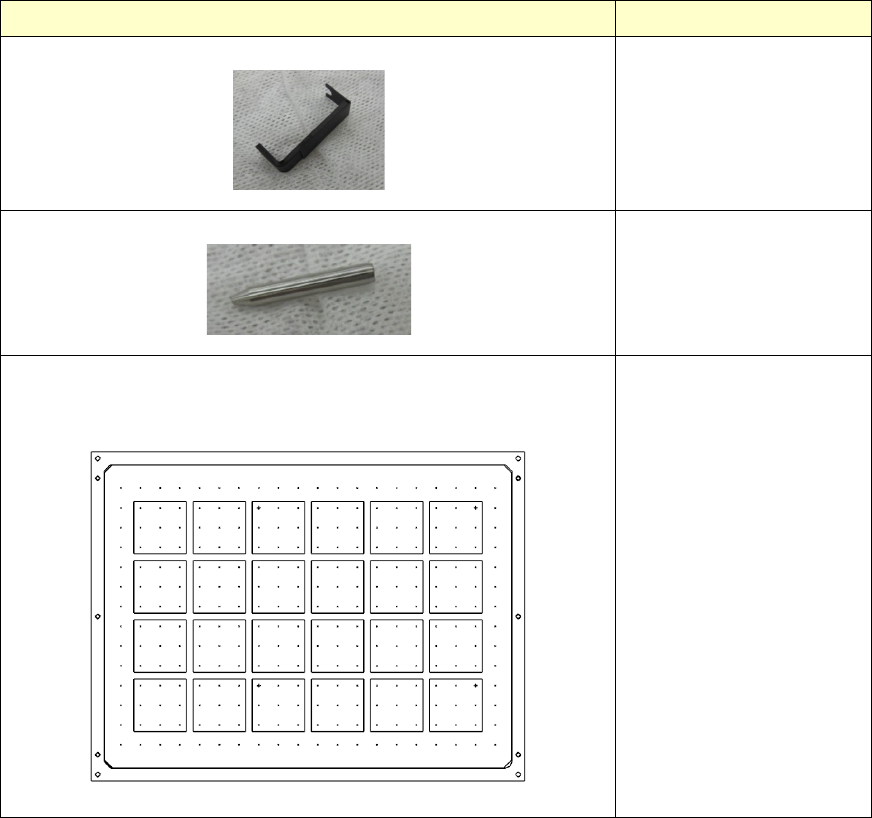

SENSOR JIG(B) / 40190024
•
用于调整轴返回传感器
之 ON-OFF 位置的治具
O RING_INSERT JIG / 40182383
•
用于插入机械阀之滑阀
O 形环的治具
FCS_GLASS_PWB_ASM_RX-6 / 40128130
DRAWING_PAPER / 40027196
ADHESIVE_SHEET / 40128134
•
用于修正校准时吸嘴位
置 X 成分的治具
11
第
2
章
操作顺序书
2-2. 制造设置菜单
2-2.
制造设置菜单
操作前请将用户级别更改为［Service］。关于更改的操作顺序，具体请参阅“1-2. 用户级别的更改”。
在［保养服务］画面上触摸［制造设置］，可显示［制造设置］画面。关于［保养服务］画面的显示方
法，具体请参阅“1-3-1. 保养服务画面的显示方法”。
［制造设置］中有如下子菜单。关于具体操作，请参阅各项目的说明部分。
•
机器结构 (2-2-1.)
•
I/O 检测 (2-2-2.)
•
机械调整 (2-2-3.)
•
伺服调整 (2-2-4.)
•
校准 (2-3.)
注意
•
由于［制造设置］是对 7
个项目的子菜单进行一系列的操作，故而如果中途断开本机
的电源，则在该时点之前进行的操作数据将被废弃。要断开本机电源时，请触摸［保
存］将数据保存至 USB 存储器。
•
在［制造设置］画面上不能操作 HOME 按钮、用户切换按钮、［START］按钮。
•
操作的说明部分，是在基板流动方向设置为［右→左］的前提下进行记述的。
