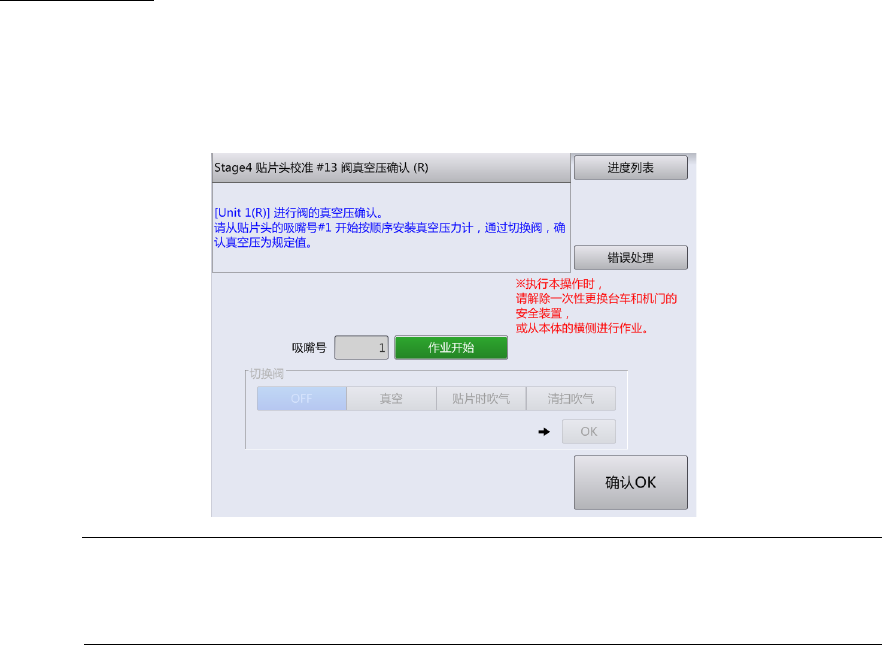

阀真空压力确认
1
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，将转塔旋转到当前 吸嘴号的位置，使阀切
换的各个按钮为有效显示，将阀的真空压力切换到 OFF。
注意
•
执行此后的阀切换作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的
状态下作业，或者从机器侧面进行作业。
1 将真空压力计安装到画面上显示的 吸嘴号的基准吸嘴上。
2 依次触摸［真空］、［贴片时吹气］、［清扫吹气］，利用真空压力计确认各设置值在规定
范围内。
2
触摸［
OK
］。
吸嘴号的值上升 1。
3
在全部
吸嘴号执行操作顺序
16
。
4
触摸［确认
OK
］。
显示拆卸画面，拆下贴装头上附带的真空压力计和基准吸嘴。
5
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向作业位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
6
打开前面护罩，拆下真空压力计和基准吸嘴（
16
个）。
91
第
2
章
操作顺序书
2-3. 校准
7
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
8
触摸［完毕］。
显示安装治具吸嘴的画面，用于右侧装置贴装头之元件摄像机的透射照明校准。
92
第
2
章
操作顺序书
2-3. 校准

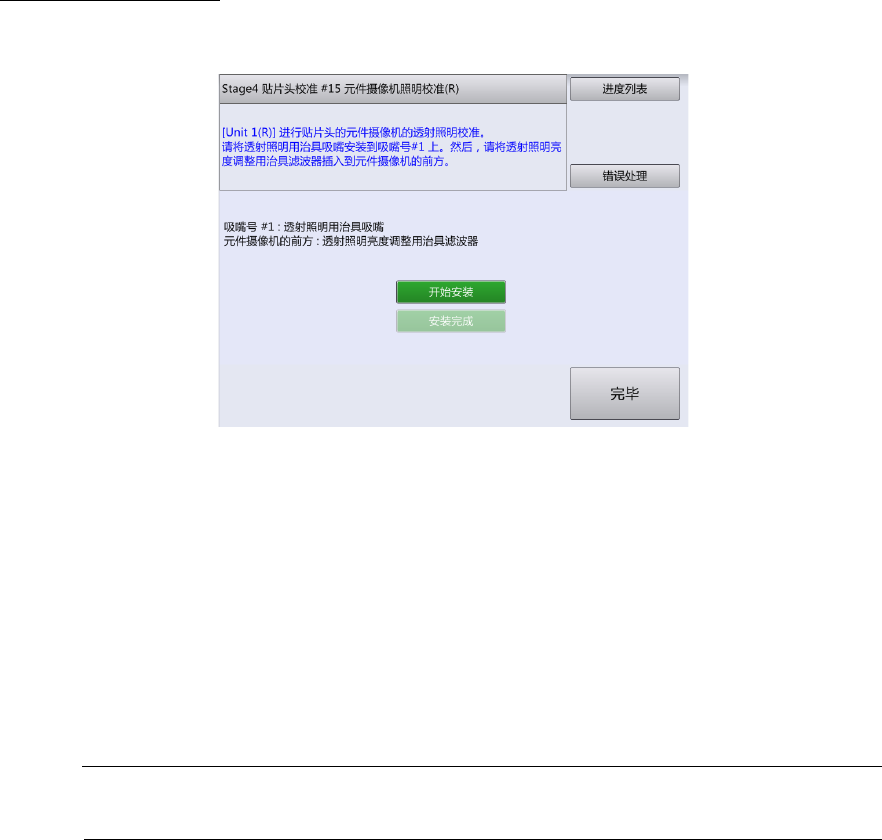

元件摄像机的照明校准
真空压力计、基准吸嘴的拆卸完成后，显示如下画面。安装治具吸嘴，用于右侧装置贴装头之元件摄像
机的透射照明校准。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
2
打开前面护罩，分别用手在
吸嘴号
#1
安装透射照明用治具吸嘴，在元件摄像机的前面
安装透射照明亮度调整用的治具滤光器。
3
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
显示元件摄像机透射照明的校准画面。
93
