RX-7R_维修手册.pdf - 第298页

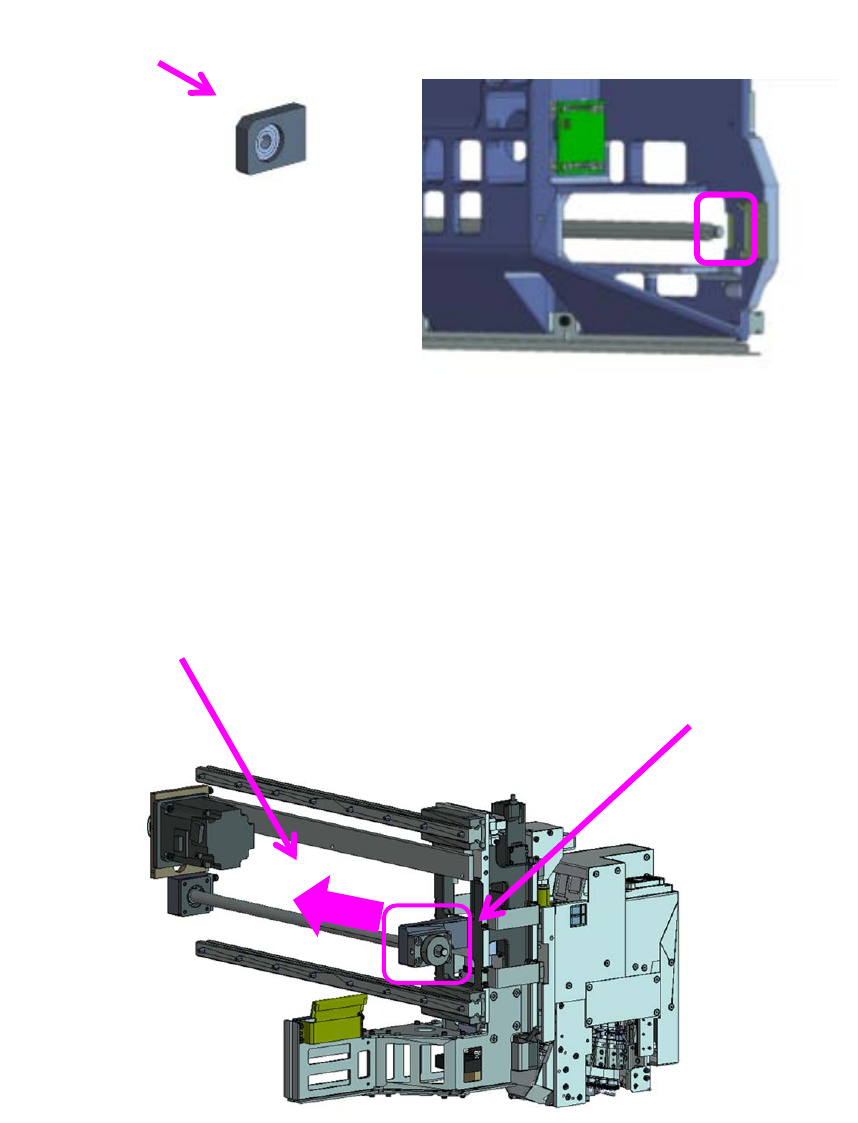

第 2 章 操作顺序书 2- 5. 配件更换 9 拆下 X 轴滚珠丝杠轴固定侧轴承支架 ① 拆下轴固定用的 C 型止动环 ② 轴固定用 C 型止动环的 拆卸完成 10 拆下 X 轴框架侧轴承支架 ① 从 X 轴框架上拆下轴固定用 的轴承支架 拆下 2 个固定螺丝 CP4×12 2 个 拆下固定用的 C 型 止动环 拆下固定用的 C 型 止动环 EZ762419821 C 型止动环 10 224
