RX-7R_维修手册.pdf - 第369页
第 2 章 操作顺序书 2- 5. 配件更换 15 将底座板向箭头方向按住，用 4 个螺丝（ C 4x10 ）固定。 螺丝拧紧扭矩： 2.0± 0.1N ・ m 16 用推拉力计测定底座板的滑动阻力。 从底座板降低的 状态用推拉力 计 向箭头 方向按压， 进行测定，直 至碰到停止挡 块。 测定 3 次，即使其中有 1 次超过了规 格值，也请进 行重新安装。 规格 45N 以下 推拉力计的设定 ・ 测定 MO DE ： peak ・ 单位…
第
2
章
操作顺序书
2-5. 配件更换
13 用 4 个螺丝（C4x10）暂时固定底座板。
螺丝拧紧扭矩： 0.8N・m
14 用 8 个螺丝（C3x6）将底座板固定到 LM 块上。
请向箭头方向按住底座板，进行固定。
螺丝拧紧扭矩： 2.0±0.1N・m
294
第
2
章
操作顺序书
2-5. 配件更换

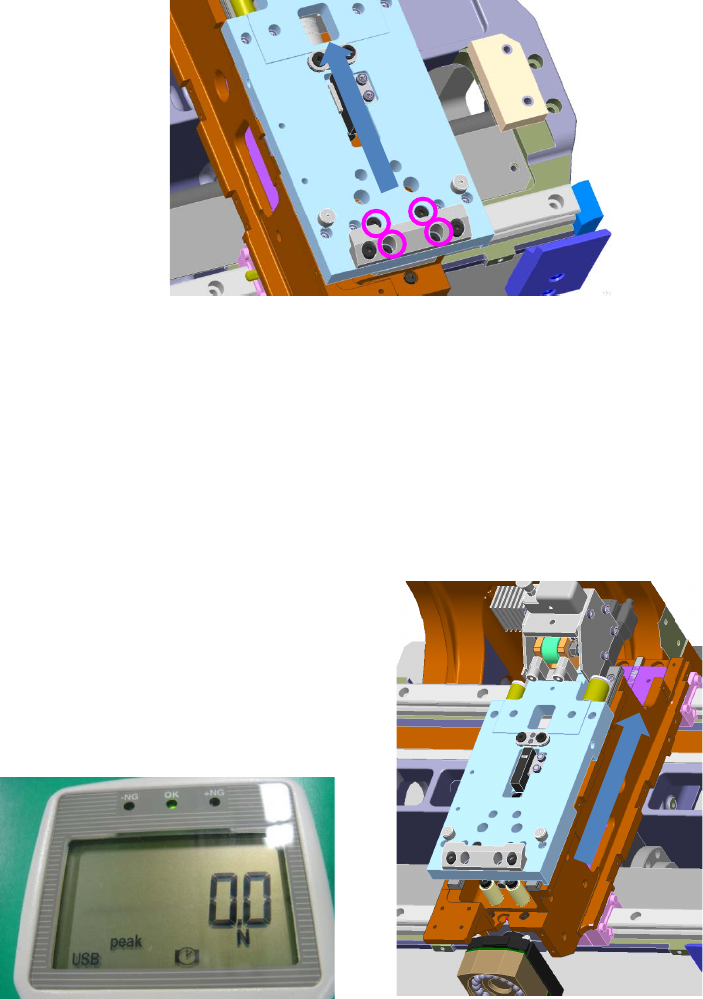

15 将底座板向箭头方向按住，用 4 个螺丝（C4x10）固定。
螺丝拧紧扭矩： 2.0±0.1N・m
16 用推拉力计测定底座板的滑动阻力。
从底座板降低的状态用推拉力计向箭头方向按压，进行测定，直至碰到停止挡块。
测定 3 次，即使其中有 1 次超过了规格值，也请进行重新安装。
规格 45N 以下
推拉力计的设定
・测定 MODE：peak
・单位：N
295
第
2
章
操作顺序书
2-5. 配件更换
17 将耦合器顶住滚珠丝杠的台阶部位，固定 1 处螺丝。
螺丝拧紧扭矩： 1.0±0.05N・m
18 将底座板向箭头方向移动，到可以看到耦合器上侧(马达侧)的螺丝的位置，进行固定。
螺丝拧紧扭矩： 1.0±0.05N・m
19 进行马达线束的连接以及用自锁扎带进行固定，将气管插到原来的位置。
20 请旋转调整联轴器，使 Z 轴的位置如右图所示，使 LM 引导部端面与板金的间隙约为
3mm。
约
3mm
296
