第 2 章 操作顺序书 2- 2. 制造设置菜 单 2 检查数据图中显示的测定结果是否在容许范围内。 容许范围：在确 认范围内测定 线 未超出 绿 色虚 线 测定结果为 NG 时， 请更改参数， 触摸［重新测 量］ 再次 进行测 定。 Tips • 如触摸［重置］ ，参数将回到 初始状态。 • 如要更改测 定条件 ， 请触 摸 关闭测定 结 果 画面 ，在 伺服调 整画面 上进行。 3 触摸［ N ext ］，检查全部图的测定结果，如在…
第
2
章
操作顺序书
2-2. 制造设置菜单
Stage3
：伺服调整

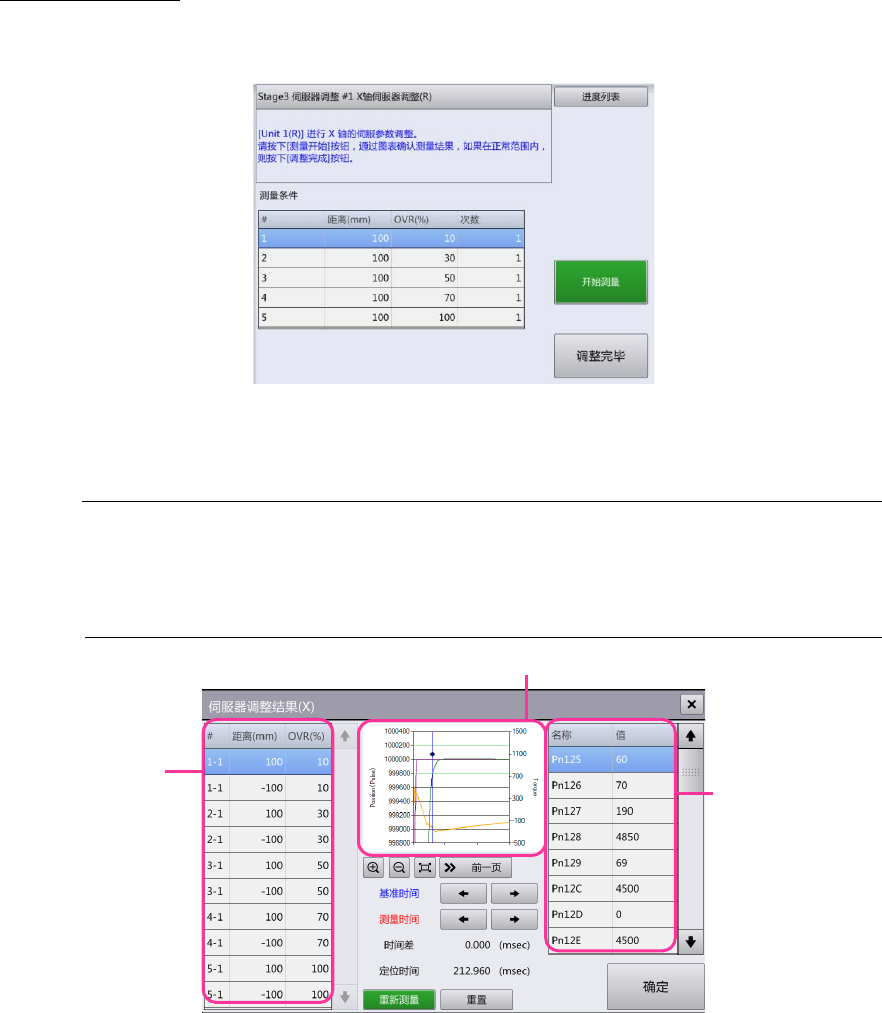

Stage2 的处理完成后，将显示如下画面。
进行右侧装置的伺服调整。
1
触摸［开始测量］。
进行左右一次性更换台车上升、前面护罩的锁定，开始轴移动测定。
注意
•
执行一次测定后，就可以开始对测定条件进行编辑。如触摸表内的项目，会显示软键
盘。
•
测定次数的上限是３次。如将次数一栏设为“０”，则不进行该项目的距离测定。
测定结束后，显示测定结果的画面。
(a) 调整项目列表
如选择某一行，其测定结果将显示在数据图内。也可以触摸［Next］来往下移一行。
(b) 数据图
(c) 参数列表
a
b
c
40
第
2
章
操作顺序书
2-2. 制造设置菜单
2
检查数据图中显示的测定结果是否在容许范围内。
容许范围：在确认范围内测定线未超出绿色虚线
测定结果为 NG 时，请更改参数，触摸［重新测量］再次进行测定。
Tips
•
如触摸［重置］，参数将回到初始状态。
•
如要更改测定条件，请触摸 关闭测定结果画面，在伺服调整画面上进行。
3
触摸［
Next
］，检查全部图的测定结果，如在容许范围内则触摸［确定］。
关闭测定结果的画面，回到伺服调整画面。
4
触摸［调整完毕］。
于是显示右侧装置之 Y 轴的伺服调整画面。
5
与
X
轴的操作顺序相同，按照
Y
轴、
Z
轴、
H
轴、
RT
轴、
RN
轴的顺序进行伺服调整。
右侧装置之全部轴的调整完成后，将显示左侧装置 X 轴的伺服调整画面。
6
左侧装置也与右侧装置相同，按照
X
轴、
Y
轴、
Z
轴、
H
轴、
RT
轴、
RN
轴的顺序进
行伺服调整。
左侧装置全部轴的调整完成后，会显示［全部伺服调整作业完成。］。
7
触摸［调整
OK
］。
自动显示［进度列表］画面，下一个［校准］菜单可开始操作。
理想的形状
测定线（波状线）
测定范围
从进入绿线处至右端
41
第
2
章
操作顺序书
2-2. 制造设置菜单
2-2-5.
校准
由于校准的操作由许多工序组成，将在“2-3. 校准”中详细说明。
