第 2 章 操作顺序书 2- 5. 配件更换 电气设备箱的拆卸 1 把与其他单元配线连接的电缆连接器从电气设备箱中全部拆下。 2 松开用来固定电源箱和装置主体的 2 个托架的 4 个螺丝并将其取下。 272
第
2
章
操作顺序书
2-5. 配件更换
3
松开伺服单元安装托架的螺丝
×4
个，连同托架一起将伺服放大器卸下。
4
从托架上卸下伺服放大器。
5
安装新的伺服放大器。
在安装新的伺服放大器前，请确认以下各点。
<确认项目>
Y 伺服放大器 Y 伺服放大器背面 X 伺服放大器
轴
SW1 DIP SW2 DIP SW3
X（SV2）
0
全部 OFF －
Y（SV1）
2
全部 OFF 全部 ON
SW3
伺服单元安装托架
螺丝
271
第
2
章
操作顺序书
2-5. 配件更换

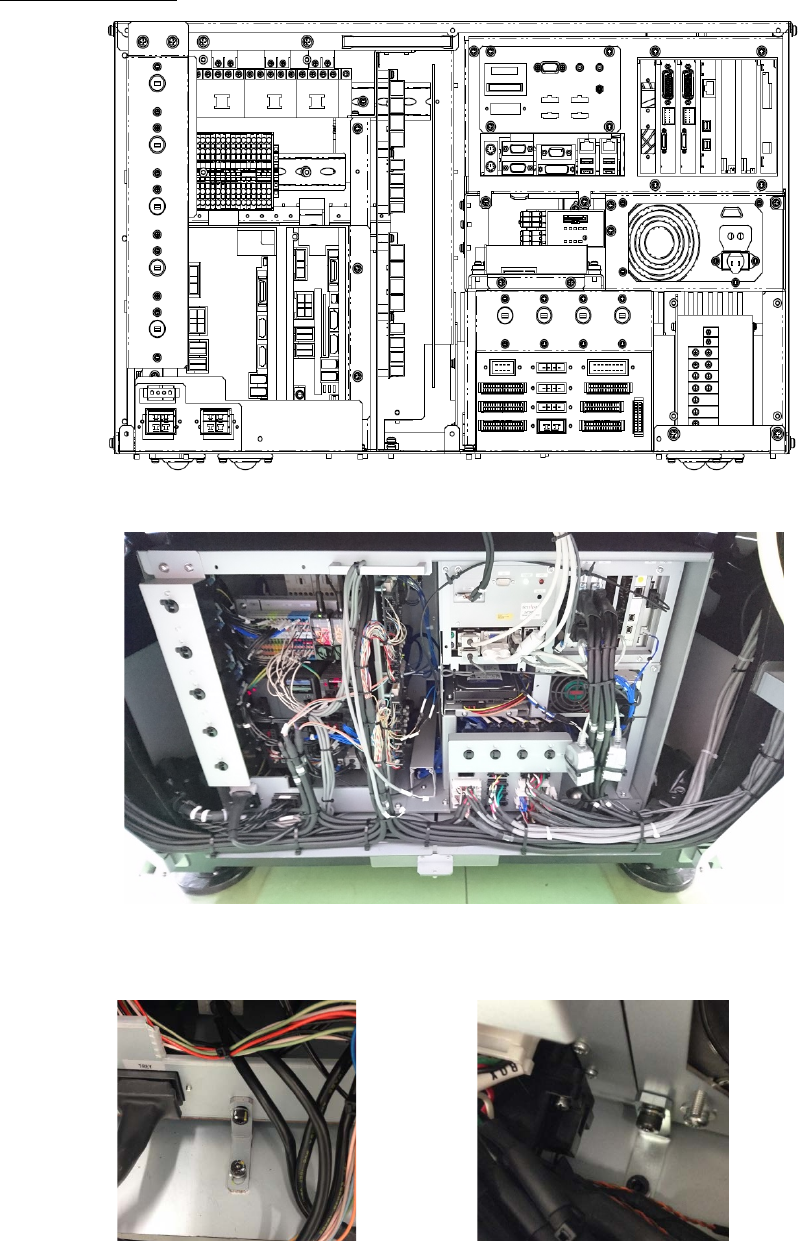

电气设备箱的拆卸
1
把与其他单元配线连接的电缆连接器从电气设备箱中全部拆下。
2
松开用来固定电源箱和装置主体的
2
个托架的
4
个螺丝并将其取下。
272
第
2
章
操作顺序书
2-5. 配件更换
3
从装置主体中卸下电源箱。
273
