第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 7. 治具吸嘴的中心 位置与元件 摄像机 的图像 中 心位置一致 时，按 ［原 点设定 ］后 ，请按［确认 OK ］。 8. 按［作业开始 ］。 9. 请将 R 轴原点治 具一边旋转一 边向下拉，从 #1 轴 上拆下。 38
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
4. 按［安装完成］后，请按［完毕］。
5. 按［作业开始］。
6. 一边将 RT/RN 轴的微调动作移动速度切换为低速、中速、高速，一边用 RT 轴及 RN 轴的旋转按
钮进行微调动作移动操作调整，使治具吸嘴的中心位置与元件摄像机的图像中心的位置一致。
37
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
7. 治具吸嘴的中心位置与元件摄像机的图像中心位置一致时，按［原点设定］后，请按［确认
OK］。
8. 按［作业开始］。
9. 请将 R 轴原点治具一边旋转一边向下拉，从#1 轴上拆下。
38
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

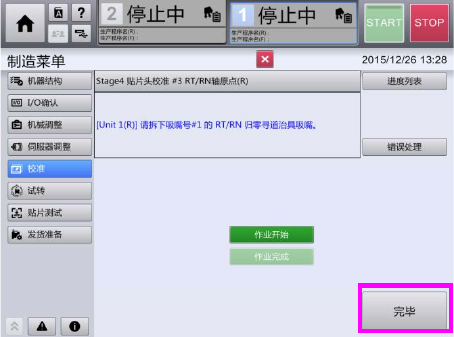

10. 按［作业完成］。
11. 按［复归］。
12. 按［完毕］。
39
