第 2 章 操作顺序书 2- 5. 配件更换 1 准备皮带轮调节治具，把前端部放入图示的槽孔部。 2 将 L 型扳手等插入皮带轮调节治具的开孔部。 旋转扳手时 电动机 会滑动， 皮带 受到张力。 3 按住皮带轮调节治具，使皮带达到不松弛的程度即可，同时固定张紧板的安装螺丝（ 4 处）。 L 型 扳手 皮带轮调 节治具 211
第
2
章
操作顺序书
2-5. 配件更换
5

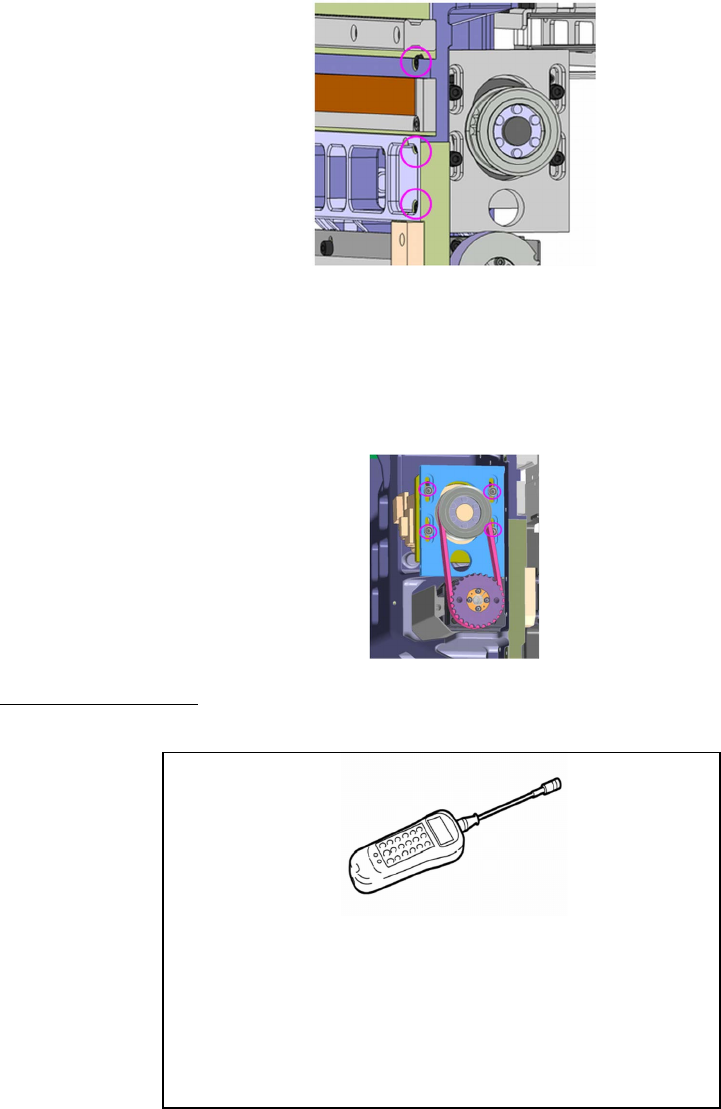

安装张紧板固定螺丝（
3
处）。
螺丝紧固扭矩： 2.0 N·m ±0.1 N·m
6
把编码器电缆和电源电缆连接到电动机上。
7
将电动机滑动到上面，安装同步皮带。
8
把同步皮带较松地张好，皮带不会掉落即可，轻轻旋紧张紧板的安装螺丝（
4
处）。
同步皮带的张力调整
使用皮带张力测定仪，对皮带张力进行调整。
UNITTA 株式会社制 U-507
单位质量 (Ｍ)：4.0 gf/m
宽度 (Ｗ) ：12.0 mm
范围 (Ｓ)：70 mm
210
第
2
章
操作顺序书
2-5. 配件更换
1
准备皮带轮调节治具，把前端部放入图示的槽孔部。
2
将
L
型扳手等插入皮带轮调节治具的开孔部。
旋转扳手时电动机会滑动，皮带受到张力。
3
按住皮带轮调节治具，使皮带达到不松弛的程度即可，同时固定张紧板的安装螺丝（
4
处）。
L 型扳手
皮带轮调节治具
211
第
2
章
操作顺序书
2-5. 配件更换
4
按
“MEASURE”(a)
，确认下部的指示灯
(b)
在闪烁。
5
使皮带张力测定仪的前端离开皮带表面
5 cm
～
10 cm
左右。
6
用手指弹皮带进行测定。
7
确认张力处于规格范围内。
重新更换时的张力规格值：95 N ±5 N
如果不在规格范围内，松开张紧板的安装螺丝（4 处）再次进行调整。
如果张力处于规格范围内，正式旋紧张紧板的安装螺丝（4 处）。
螺丝紧固扭矩： 2.0 N·m ±0.1 N·m
8
螺丝正式旋紧后，再次测定皮带张力，确认张力处于规格范围内。
如果不在规格范围内，松开张紧板的安装螺丝（4 处）再次进行调整。
调整同步皮带的张力后，请装好 X 轴皮带轮护罩和本机后侧上部的护罩。
皮带张力测定仪
212
