RX-7R_维修手册.pdf - 第373页
第 2 章 操作顺序书 2- 5. 配件更换 4 请在 Z 轴临时归零寻道画面中，按下作业开始按钮 ，开始作业。 按原点设定，可 使上下移动箭 头变为可使用 状态。 ※由于对 Z 轴马达进 行了更换， Z 轴的原点已 变为消失 的状态，有时会 发生右图的错 误。这时，请 重新启动装置， 返回 Z 轴临时原 点的菜单。 5 按紧急停止按钮，对贴片头进行临时固定。 这时，请勿连接贴片头 用的连接器。 299
第
2
章
操作顺序书
2-5. 配件更换
伺服调整
(Z
轴临时归零寻道
)
及贴片头临时安装・拆卸

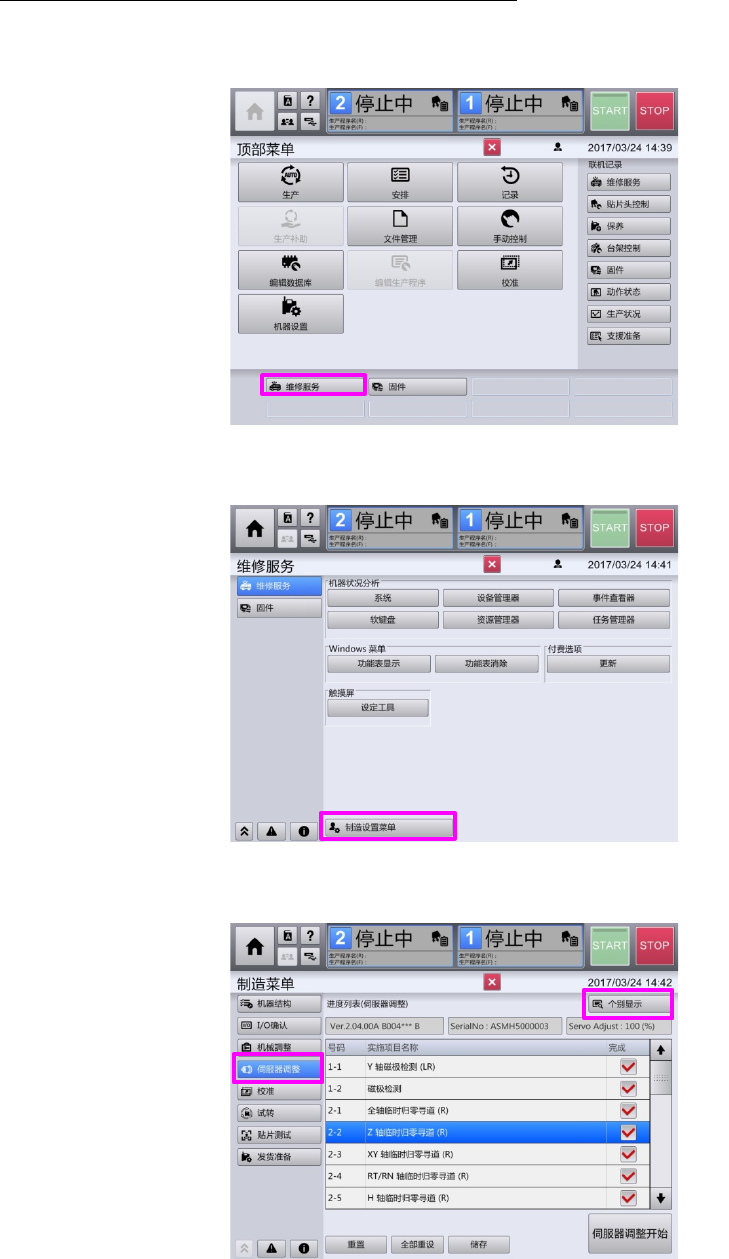

1 从顶部菜单画面选择［维护服务］。
2 从维护服务画面选择［制造设置菜单］。
3 依次选择［伺服器调整］＞［Z 轴临时归零寻道］＞［个别显示］。
298
第
2
章
操作顺序书
2-5. 配件更换

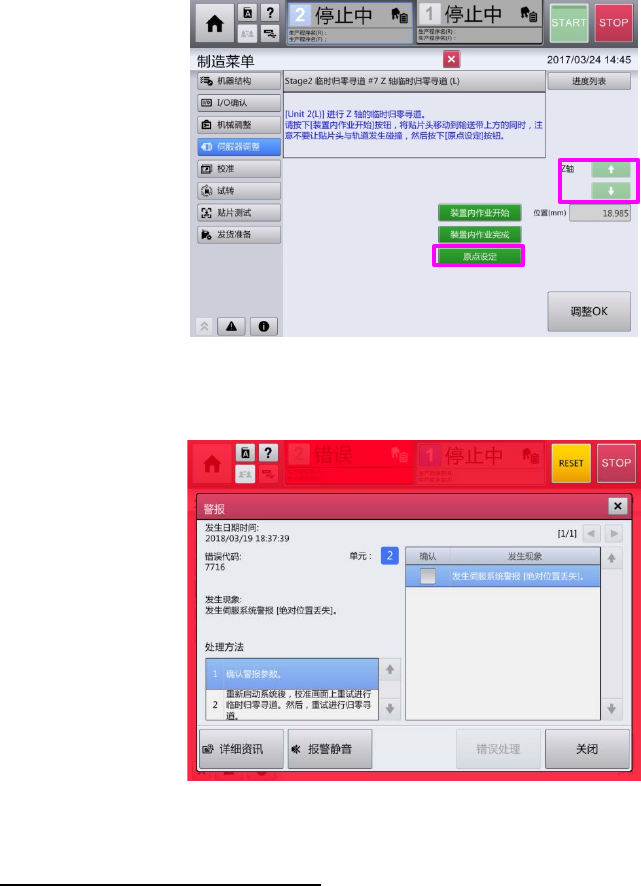

4 请在 Z 轴临时归零寻道画面中，按下作业开始按钮，开始作业。
按原点设定，可使上下移动箭头变为可使用状态。
※由于对 Z 轴马达进行了更换，Z 轴的原点已变为消失的状态，有时会发生右图的错误。这时，请
重新启动装置，返回 Z 轴临时原点的菜单。
5 按紧急停止按钮，对贴片头进行临时固定。
这时，请勿连接贴片头用的连接器。
299
第
2
章
操作顺序书
2-5. 配件更换

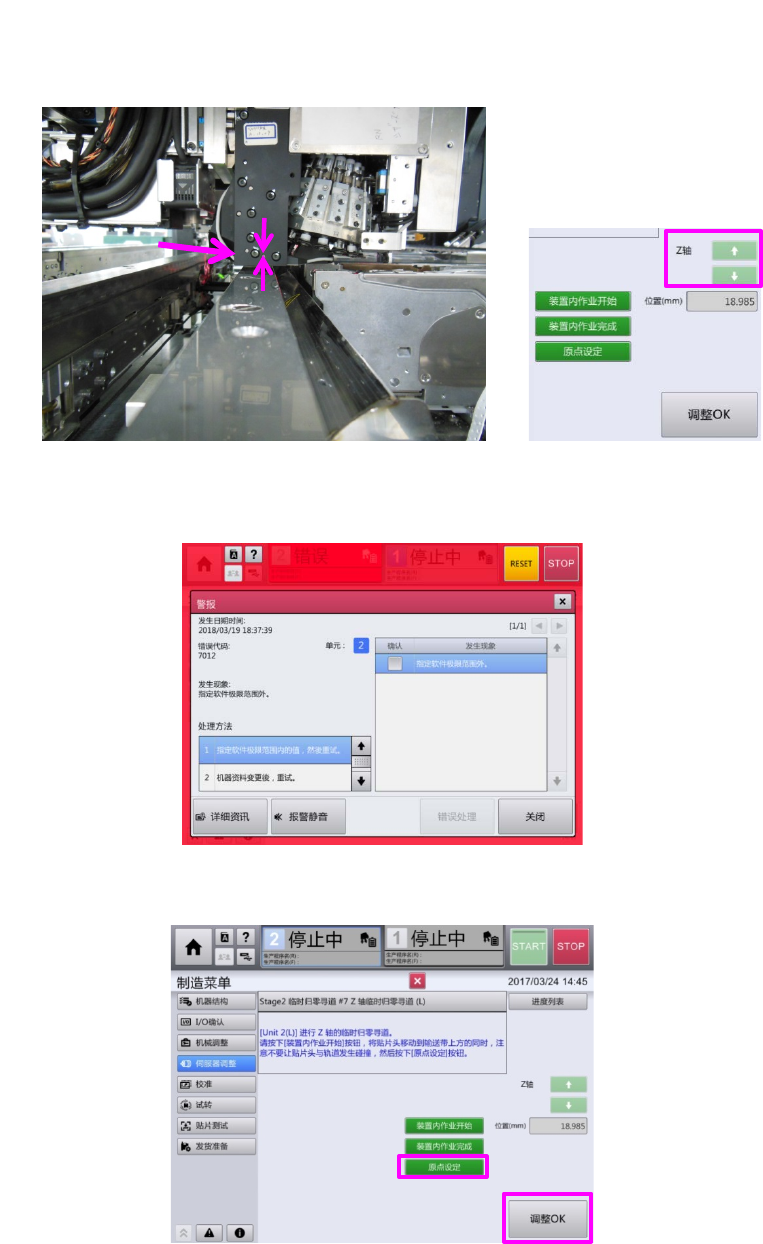

6 将 X 轴单元推到指定的位置，将贴片头移动到基板按压的上部。
请按伺服调整画面中的箭头进行调整，使基板按压与贴片头的间隙为 2 ㎜。
如果 4 的作业中超过了软件极限时，请 RESET 错误，按下临时原点，重新进行贴片头底面与基板按压
上表面的间隙调整。
7 间隙达 2 ㎜后，请按“原点设定”，按 “调整 OK”。
8 拆下贴片头。
间隙
300
