RX-7R_维修手册.pdf - 第356页
第 2 章 操作顺序书 2- 5. 配件更换 H MS 左侧 Unit2 用 右侧 Unit1 用 282
第
2
章
操作顺序书
2-5. 配件更换
CAN I/O
基板
No.
名称 功能
① CAN I/O 基板 CAN（Control Area Network）通信
供料器、传送系统基板之间的通信
281
第
2
章
操作顺序书
2-5. 配件更换
HMS
左侧 Unit2 用
右侧 Unit1 用
282
第
2
章
操作顺序书
2-5. 配件更换

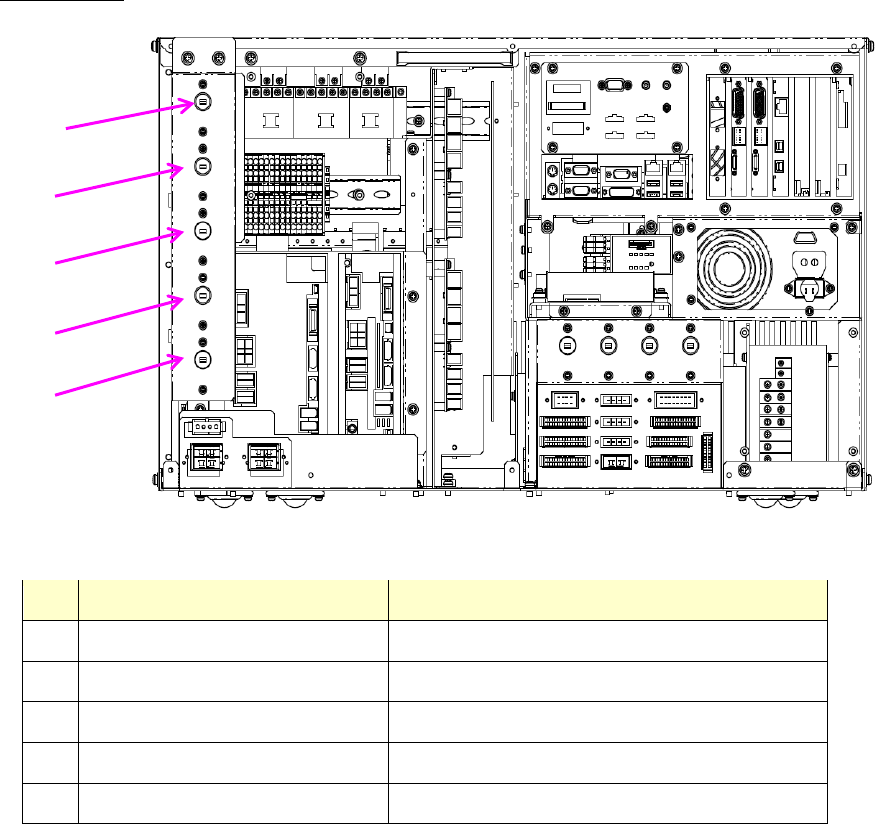

电源装置
1/2
No.
名称 功能
① CP1:ATX 电源 PC/监视器/MC3/摄像机基板电源
② CP2:外装风扇 FAN24V 电源
③ CP3:真空泵 电源
④ CP4:X/Y Amp.控制 XY 控制电源
⑤ CP5:X/Y Amp.动力 XY 动力电源
④
①
②
⑤
③
283
