第 2 章 操作顺序书 2- 3. 校准 10 触摸［完毕］。 显示左侧装置高 度校准的［个 别显示］ 画面。请 按照 画面指示与右 侧装置 一样实行 校准 。 全部工序完成后 ， 显示为 ［高度校准 完成。］。 11 触摸［调整 OK ］。 74
第
2
章
操作顺序书
2-3. 校准
支承台（后）
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向待机位置移动，传送通道宽度被调
整到能够安放治具块的宽度。然后进行左右一次性更换台车下降、前面护罩解除锁定。
2
打开前面护罩，拆下放在前侧通道上的高度
73 mm
的治具块，置于后侧通道支承板的
左端。
治具芯片要把有电路图形的一面朝上放。
3
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
显示后侧通道支承板高度调整的画面。
5
触摸［校准执行］。
进行与前侧通道相同的动作（操作顺序 5）。
6
触摸［完毕］。
保存校准结果，显示治具块的拆卸画面。
7
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向待机位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
8
打开前面护罩，从后侧通道取出高度
73 mm
的治具块。
9
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
73
第
2
章
操作顺序书
2-3. 校准
10
触摸［完毕］。
显示左侧装置高度校准的［个别显示］画面。请按照画面指示与右侧装置一样实行校准。
全部工序完成后，显示为［高度校准完成。］。
11
触摸［调整
OK
］。
74
第
2
章
操作顺序书
2-3. 校准
2-3-3.
贴装头调整
1

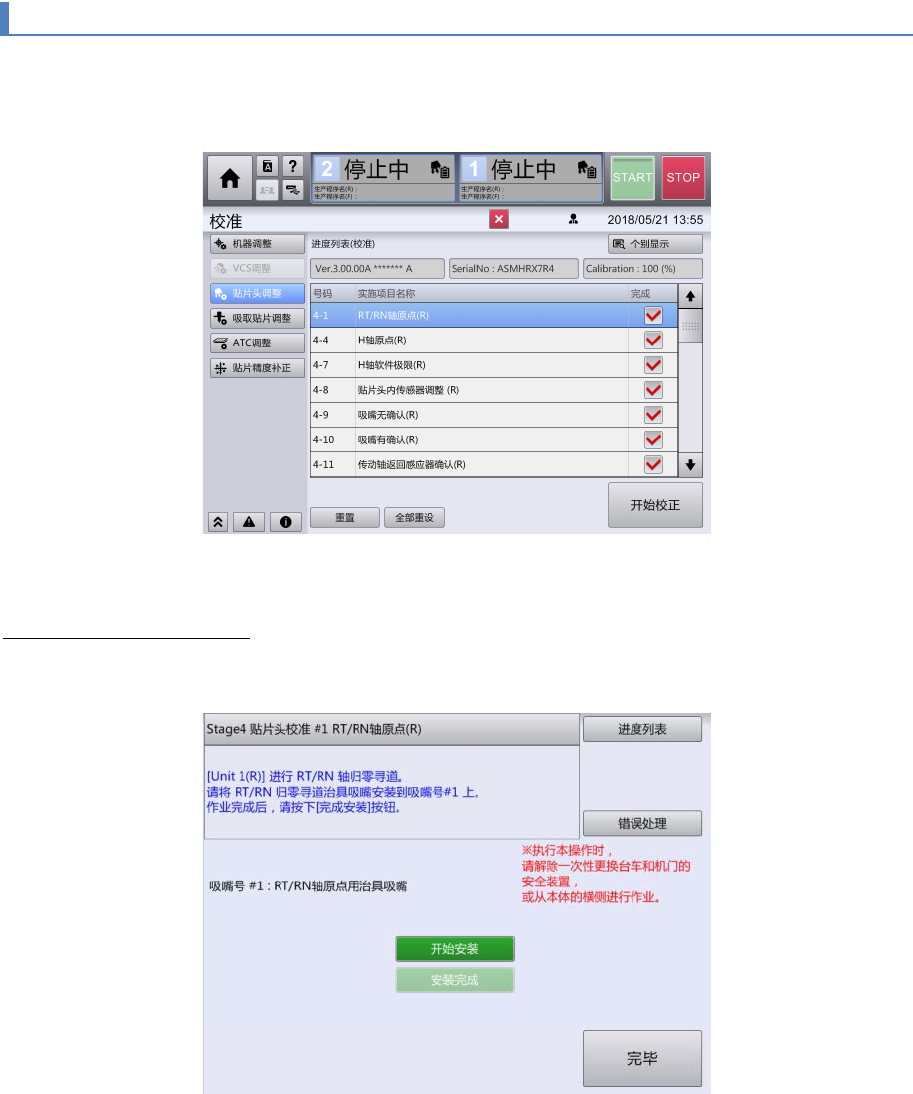

从画面左侧的子菜单中触摸［机器调整］。
显示［进度列表］画面。
2
触摸［个别显示］。
RT
轴／
RN
轴的原点确定
Stage2 的处理完成后，显示如下画面。首先，为了确定右侧装置贴装头 RT 轴／RN 轴的原点，进行治
具安装。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向贴装头更换位置移动，进行全轴
伺服 OFF。然后进行左右一次性更换台车下降、前面护罩解除锁定。
