第 2 章 操作顺序书 2- 4. 维护 11 -7 ．用棉花棒擦拭保护 玻璃。 利用吸取检查摄像机的监视器图 像确 认有没有脏污。 11 -8 ．用棉花棒擦拭镜部 。 利用元件摄像机的监视器图像确 认有没 有脏污。 Po int 清洁反射镜后，检查元件摄像机 图像和吸取 检查摄像 机 ，检查有无脏 污或垃圾等。 182
第
2
章
操作顺序书
2-4. 维护

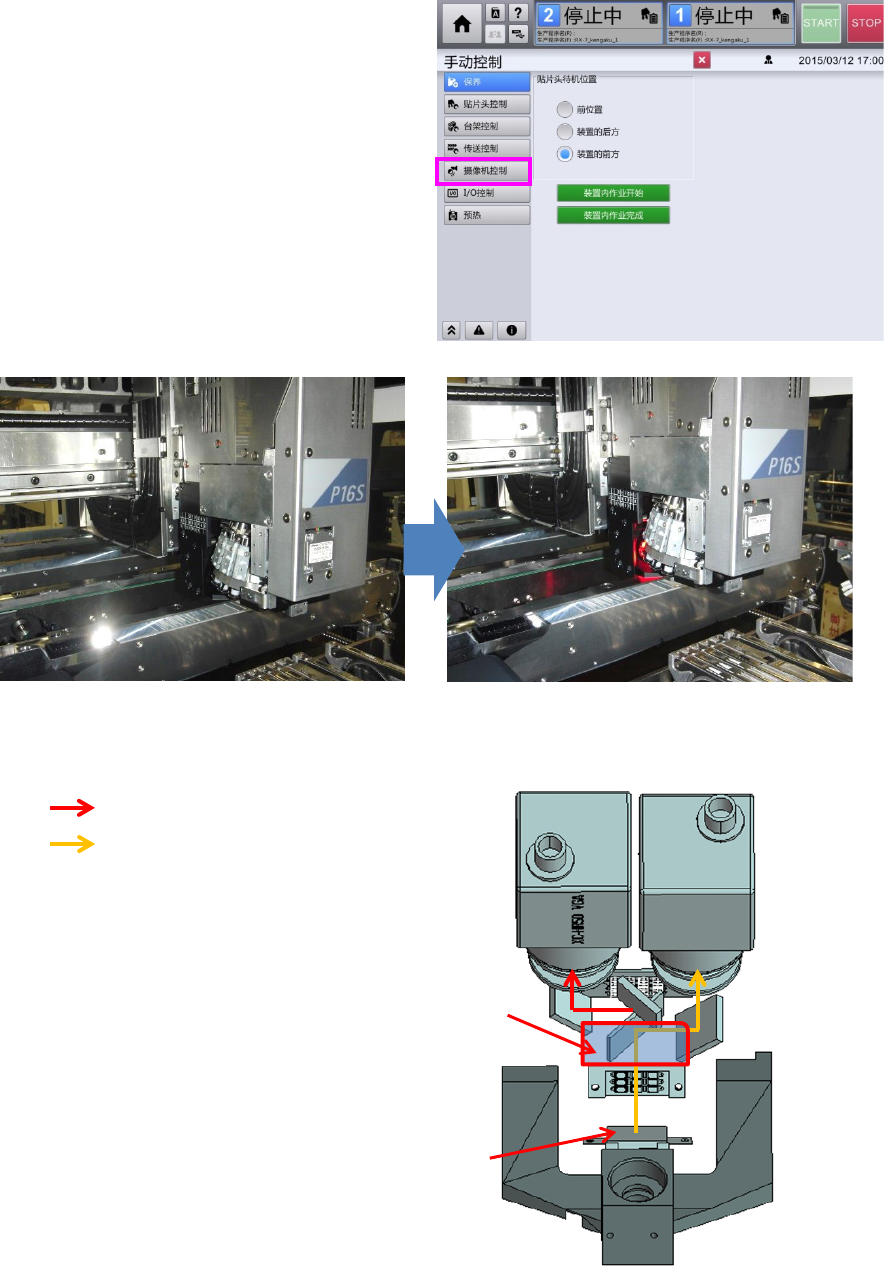

11-5
．请按
“
摄像机控制
”
。
照明熄灯
照明亮灯
11-6
．反射镜配置图及反射路线
吸取检查摄像机
元件摄像机
\\
保护玻璃
镜部
181
第
2
章
操作顺序书
2-4. 维护

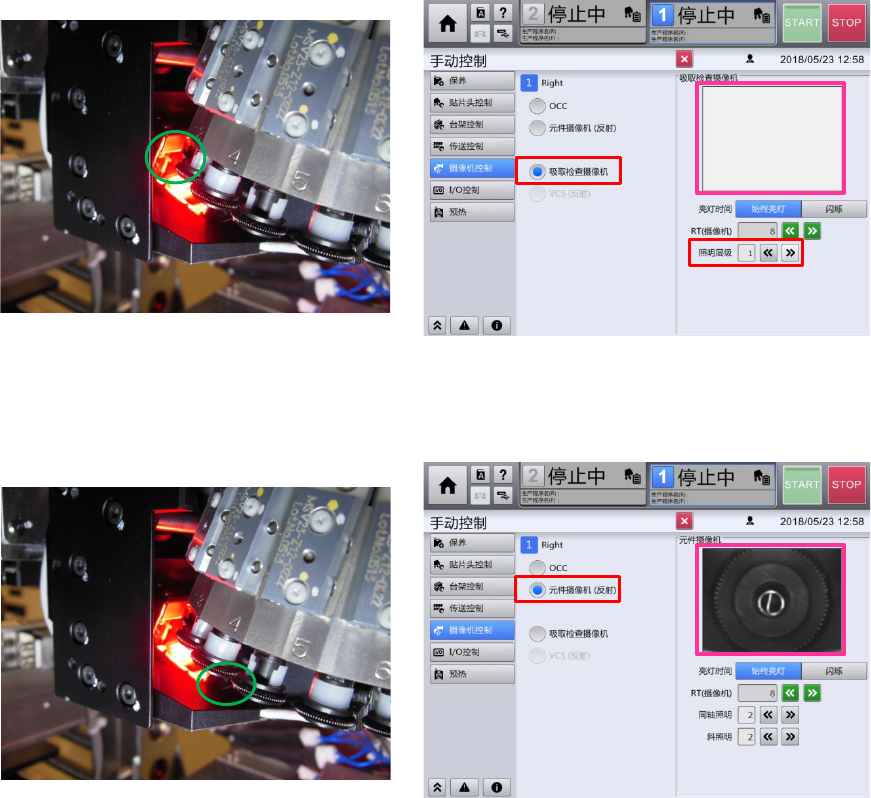

11-7
．用棉花棒擦拭保护玻璃。
利用吸取检查摄像机的监视器图像确
认有没有脏污。
11-8
．用棉花棒擦拭镜部。
利用元件摄像机的监视器图像确认有没
有脏污。
Point
清洁反射镜后，检查元件摄像机图像和吸取检查摄像机，检查有无脏污或垃圾等。
182
第
2
章
操作顺序书
2-4. 维护
传送部
1
．
梯形螺纹丝杠的清洁及注油
用毛刷在螺丝滑动部上涂敷壳牌爱万
利
EP2
润滑脂，双通道时涂
3
个螺
丝，单通道时涂
1
个螺丝。
注意
过多的润滑脂会附着到基板或元件
上，引起品质降低，请务必擦掉。
2
．
LM
导轨的清洁及注油
用毛刷在
LM
导轨的轨道面上涂敷壳
牌爱万利
EP2
润滑脂。
3
．
传送皮带的清洁
用回丝干擦，去掉附着在皮带上的脏
污。
