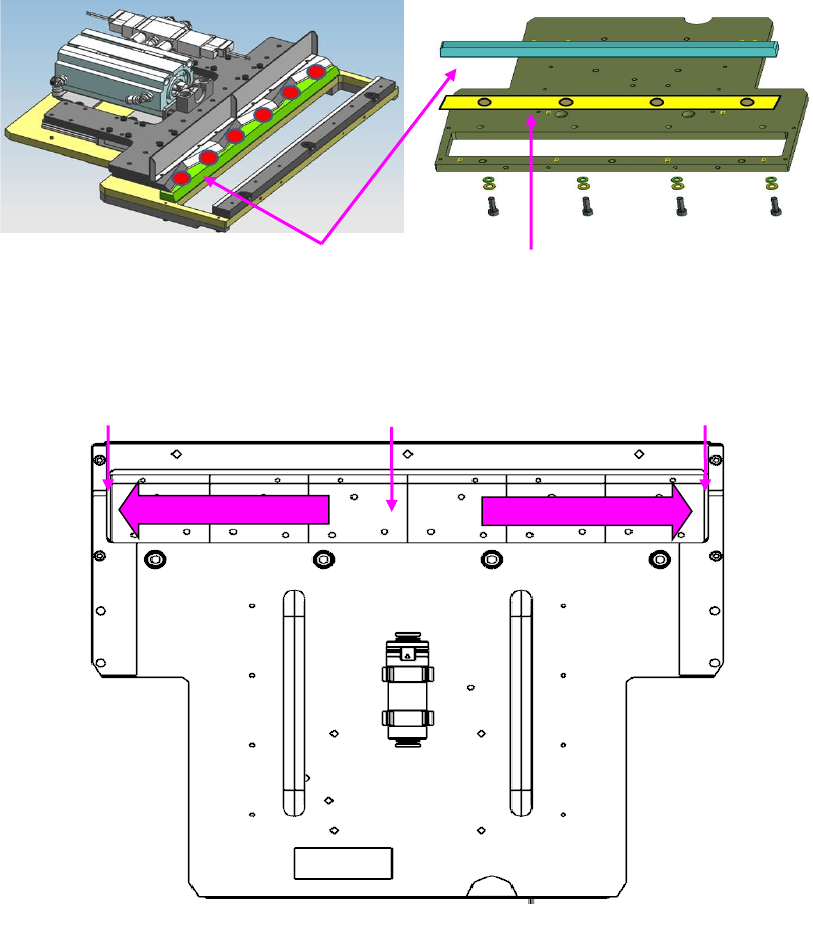

3. 在所有位置使用测厚计 t0.05 及 t0.15 调整间隙。
测量 6 个下齿中央部位的间隙，进行调整，使之间隙为 0.05mm～0.15mm。
调整垫片的数量，调整间隙，使 t0.05 可通过，t0.15 不能伸入。
垫片：40161183(Y15112AU0D02)
40161184(Y15112AU0D03)
间隙的确认要在打开下齿的状态下确认。
螺丝拧紧扭矩：1.2 ± 0.1 N.m
4. 如果切带机的刀刃上存在异物(芯片、料带屑)，请将其去除。
去除异物时，请从刀刃旁边的间隙排出。
下齿导向板 垫片
间隙 切带机刀刃 间隙
去除异物
去除异物
243
第
2
章
操作顺序书
2-5. 配件更换
安装
1. 安装气管
请在切带机的刀刃关闭的状态下插入气管。
聚氨酯管：TU0425B-100-X3
a) 将电磁阀门的线束按图接线。
b) 接线要使前后气缸传感器的线束通过接头的上侧。
c) 连接气管，使气缸的空气管道位于外侧。
2. 安装切带机单元护罩。
重新安装护罩时，请注意不要使线缆卷入、咬入到护罩里。
3. 按照相反的步骤安装切带机单元。
4.
仅临时固定滑槽的上部。
聚氨酯管
240mm 剪裁品
聚氨酯管
205mm 剪裁品
a
b
c
螺丝
滑槽
244
第
2
章
操作顺序书
2-5. 配件更换
5. 在将滑槽下部按在切带机单元上的状态下，安装托架。
6.
准备 2 台 EF08HSR，安装在台架的两端。
7.
在台架的两端安装，使滑槽单元接触到 ETF。
8. 护罩相关的安装要按照相反的步骤安装。
滑槽
切带机
托架
按住滑槽
按住托架
螺丝
使之与 ETF 接触 螺丝
245
