第 2 章 操作顺序书 2- 5. 配件更换 8 确认 DI P SW 设定以及连接位置，确认没有接口针脱落及连接器浮动的状况后，安装护 罩。 9 安装切割机滑槽，连接线缆及管线。 10 将滑槽及台架护罩上部安装到台架上。 仅 SW1 3 为 ON ， 3 以外 为 OFF 台架护罩上部 滑槽 311
第
2
章
操作顺序书
2-5. 配件更换
4
拆下切割机单元。
5
拆下
BANK PCB
护罩。
6
拆下
BANK ID
基板。
7
更换
BANK ID
基板，连接电缆并将其固定。
310
第
2
章
操作顺序书
2-5. 配件更换
8
确认
DIP SW
设定以及连接位置，确认没有接口针脱落及连接器浮动的状况后，安装护
罩。
9
安装切割机滑槽，连接线缆及管线。
10 将滑槽及台架护罩上部安装到台架上。

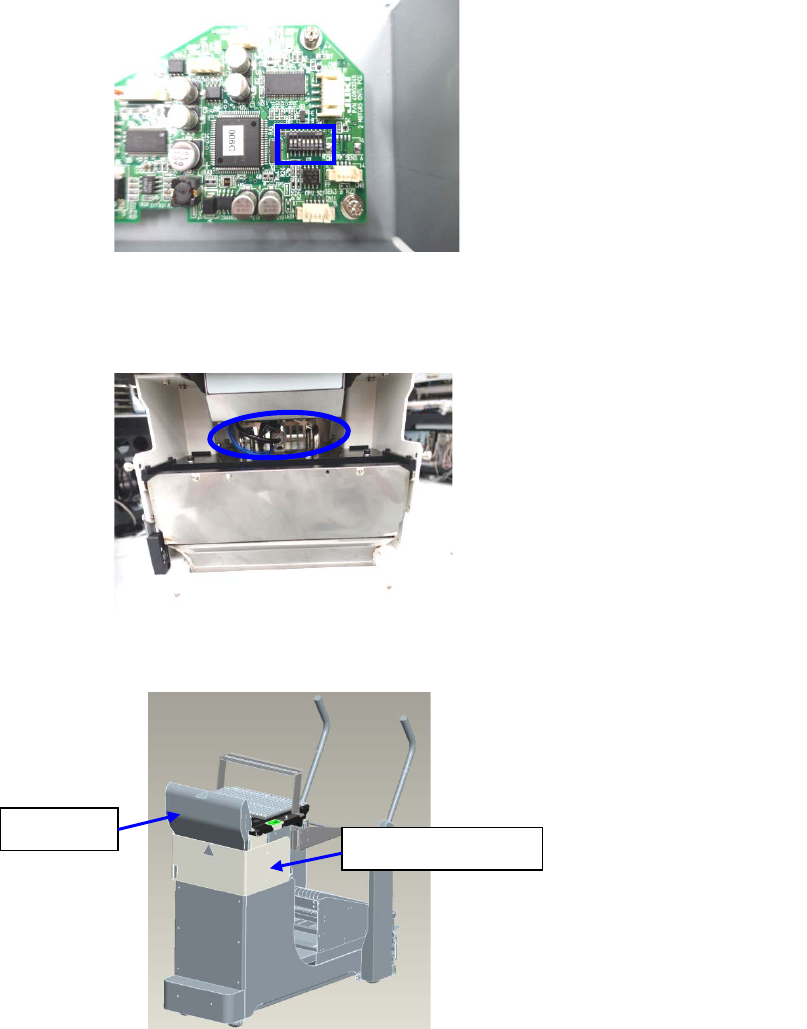

仅 SW1 3 为 ON，3 以外为 OFF
台架护罩上部
滑槽
311
第
2
章
操作顺序书
2-5. 配件更换

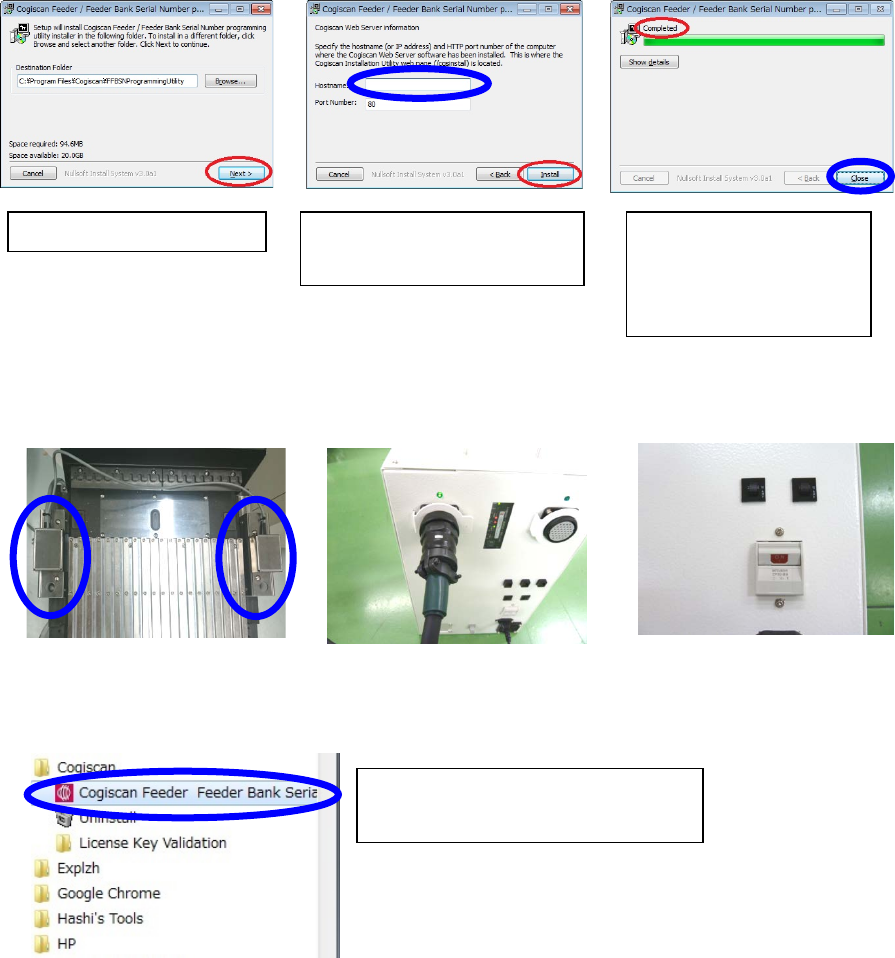

11 将工具软件安装到顾客的客户端 PC 上。
cgs-FFBSNProgrammingUtility.exe
※
IFS-NX
安装
DVD
\Server\mpc-can
12 将更换基板的台架安装到客户的外部准备电源（PW02）上，接通电源。
13 启动台架 ID 写入软件。
选择[开始菜单] - [所有程序] –
[Cogiscan] - [Cogiscan Feeder...]。
设定客户的 IFS 服务器 IP 地址，
按下「Install」按钮。
按下「Next」按钮。
开始安装，
显示 Completed 后，
即完成安装。
按下「Close」按钮。
