第
2
章
操作顺序书
2-3. 校准
2-3-4.
吸取贴片调整
1
从画面左侧的子菜单中触摸［吸取贴片调整］。
显示［进度列表］画面。
2
触摸［个别显示］。
贴片冲程计算
Stage4 处理完成后，显示如下画面。首先为了确定右侧装置贴装头的贴装行程，进行基准治具吸嘴的
安装。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
2
将基准治具吸嘴安装到右侧装置的
吸嘴号
#1
。
106
第
2
章
操作顺序书
2-3. 校准
3
关闭前面护罩，触摸［安装完成］。
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
4
触摸［完毕］。
显示确定贴装头贴装行程的画面。
5
触摸［校准执行］。
进行右左一次性更换台车上升、前面护罩的锁定后，使用 吸嘴号#1 的基准治具吸嘴，通过吸嘴
高度测量开关自动进行高度测定。测定 H 轴行程分别为 4mm、6mm、8mm 时的 Z 轴高度的容
许范围。
校准正常完成后，显示［校准处理正常完成。］的信息。
6
触摸［完毕］。
保存校准结果，显示基准治具吸嘴的拆卸画面。
7
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
8
打开前面护罩，拆下安装在
吸嘴号
#1
上的基准治具吸嘴。
9
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
10
触摸［完毕］。
显示治具吸嘴的安装画面，用于各吸嘴号转写校准。
107
第
2
章
操作顺序书
2-3. 校准

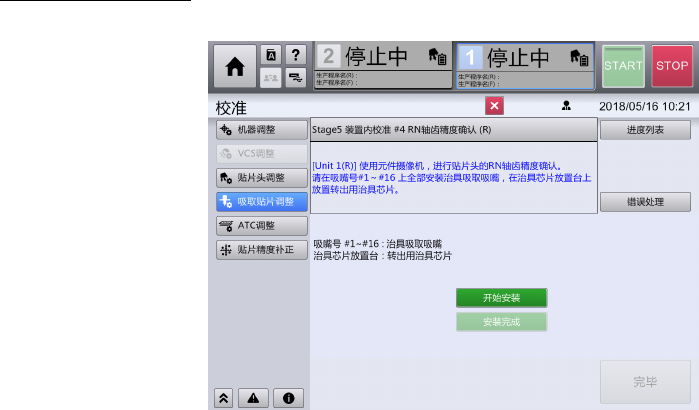

RN
轴齿轮精度确认
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
2
将治具吸嘴安装到装置的吸嘴号
#1
～
16
上。
并把玻璃芯片
(7x7)
放到治具芯片安置台上。
3
关闭前面护罩，触摸［安装完成］。
进行右侧装置的一次性更换台车上升、前面护罩的锁定。
4
触摸［完毕］。
显示确定贴装头贴装行程的画面。
5
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，对吸嘴号 #1～16 进行 RN 齿轮的精度确认。
校准正常完成后，显示［校准处理正常完成。］的信息。
