2-3. 校准
元件摄像机的照明校准
真空压力计、基准吸嘴的拆卸完成后，显示如下画面。安装治具吸嘴，用于右侧装置贴装头之元件摄像
机的透射照明校准。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
2
打开前面护罩，分别用手在
吸嘴号
#1
安装透射照明用治具吸嘴，在元件摄像机的前面
安装透射照明亮度调整用的治具滤光器。
3
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
显示元件摄像机透射照明的校准画面。
93
第
2
章
操作顺序书
2-3. 校准
5
触摸［校准执行］。
关于元件摄像机的透射同轴照明，按照始终亮灯的 4 级和闪光的 8 级进行照明校准。

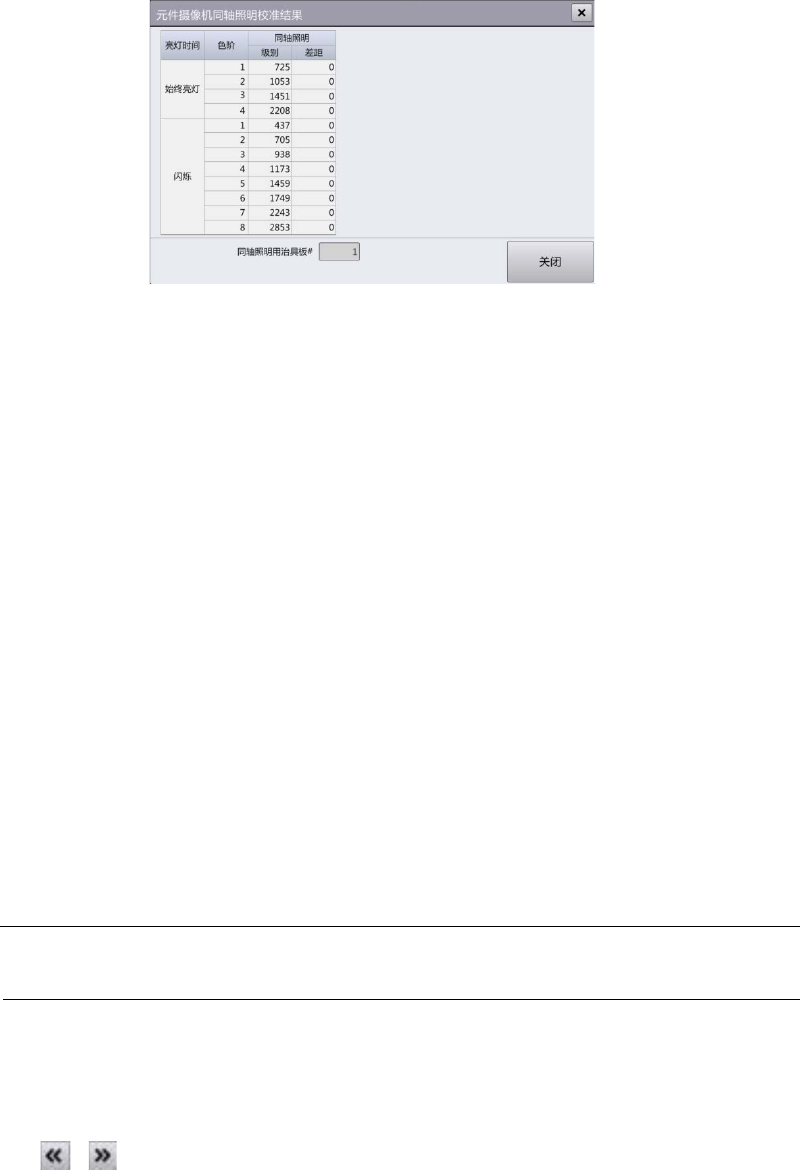

照明校准完成后，显示校准结果画面。
各照明种类都逐一列表显示不同灰度的照明等级和差距值，不满足必需亮度级别的项目，以红
色背景显示［NG］。差距值为 3 以上时，背景色以黄色显示作为警告。
如果结果画面中没有［NG］，校准画面的［确认 OK］按钮生效。
如有［NG］显示，请关闭校准结果画面，再次执行校准。
6
确认校准结果没有问题，触摸［关闭］。
校准的执行结果被保存，显示同轴照明校准的治具吸嘴安装画面。
7
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
8
打开前面护罩，从
吸嘴号
#1
上拆下透射照明用治具吸嘴，在相同的位置上安装治具吸
取吸嘴。
9
拆下安装在元件摄像机上的用于调整透射照明亮度的治具滤光器。
10
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
11
触摸［完毕］。
显示同轴照明校准的照明用治具板安装画面。
12
触摸
/
，显示照明用治具板
No.
。
94
第
2
章
操作顺序书
2-3. 校准
13
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，R 轴的转塔向吸
嘴号#1 的位置旋转，阀切换为真空。然后进行左右一次性更换台车下降、前面护罩解除锁定。
14
打开前面护罩，分别用手把治具芯片安装到
吸嘴号
#1
的治具吸取吸嘴上，在元件摄像
机的前面安装用于调整透射照明亮度的治具滤光器。
15
触摸［完毕］。
显示安装画面，安装右侧装置贴装头之元件摄像机透射照明校准的治具吸嘴。
16
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
17
触摸［完毕］。
显示同轴照明的校准画面。
18
进行与操作顺序
5
～
6
相同的操作，进行同轴照明的校准。
校准的执行结果被保存，显示斜照明校准的治具吸嘴安装画面。
19
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，进行左右一次性
更换台车下降、前面护罩解除锁定。
20
打开前面护罩，拆下
吸嘴号
#1
的照明用治具板，在相同的位置上安装斜照明用治具板。
21
拆下安装在元件摄像机上的用于调整透射照明亮度的治具滤光器。
22
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
