第 2 章 操作顺序书 2- 4. 维护 外部输入设定 ※ 仅 FX - 502 实施 ※请用手将传感器遮光，确认放 大器的橙色 LED 亮灯 ① 按“ MODE ”使成 为 <PRO 模式 > ，按 “ SET” 确定。 ② 按“ UP ”或“ DOWN ”使 显示（ Pro4 ），按 “ SET ”确定。 ③ 按“ UP ”或“ DOWN ”使 显示 （ Pro4 InPE ） ，按“ SET ”确定。 ④ 按“ UP …
第
2
章
操作顺序书
2-4. 维护

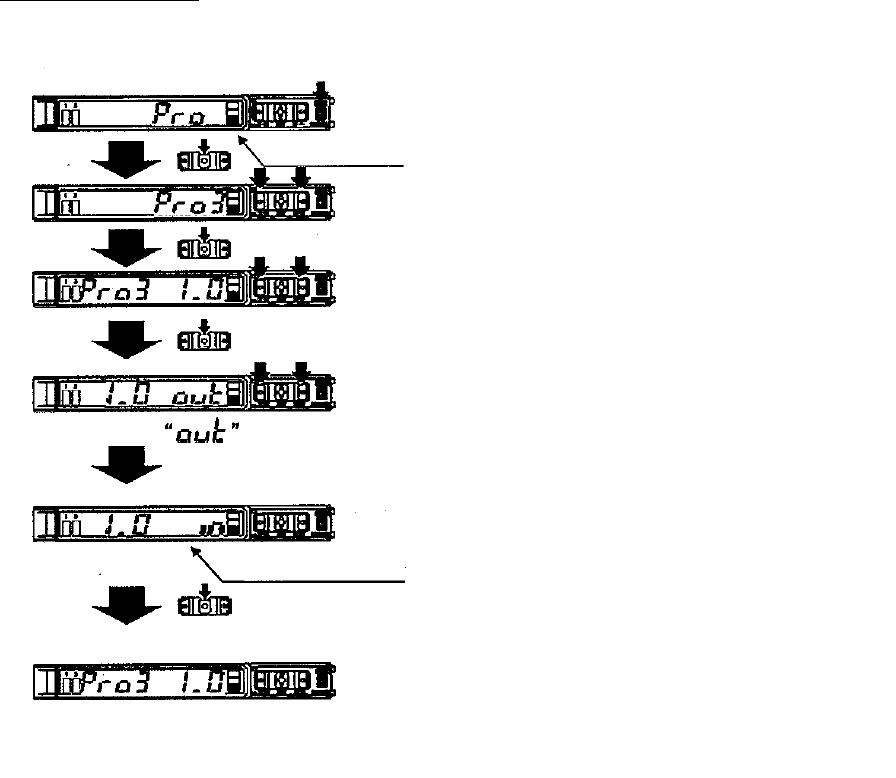

输入・输出切换设定
※仅 FX-502 实施
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro3），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro3 1.0），按“SET”确定。
④ 按“UP”或“DOWN”，使成为
（1.0 ※※※※）的显示。
※将显示当前所设定的内容。（初始状态
为“Out”）
⑤ 按“UP”或“DOWN”，选择输入・输出，
按“SET”确定。
⑥ 被选择并确定的 ON 或 OFF 闪烁 3 次，返
回【输入・输出切换设定】
（Pro3 1.0）的层级。
MODE 显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前闪烁显示
168
第
2
章
操作顺序书
2-4. 维护

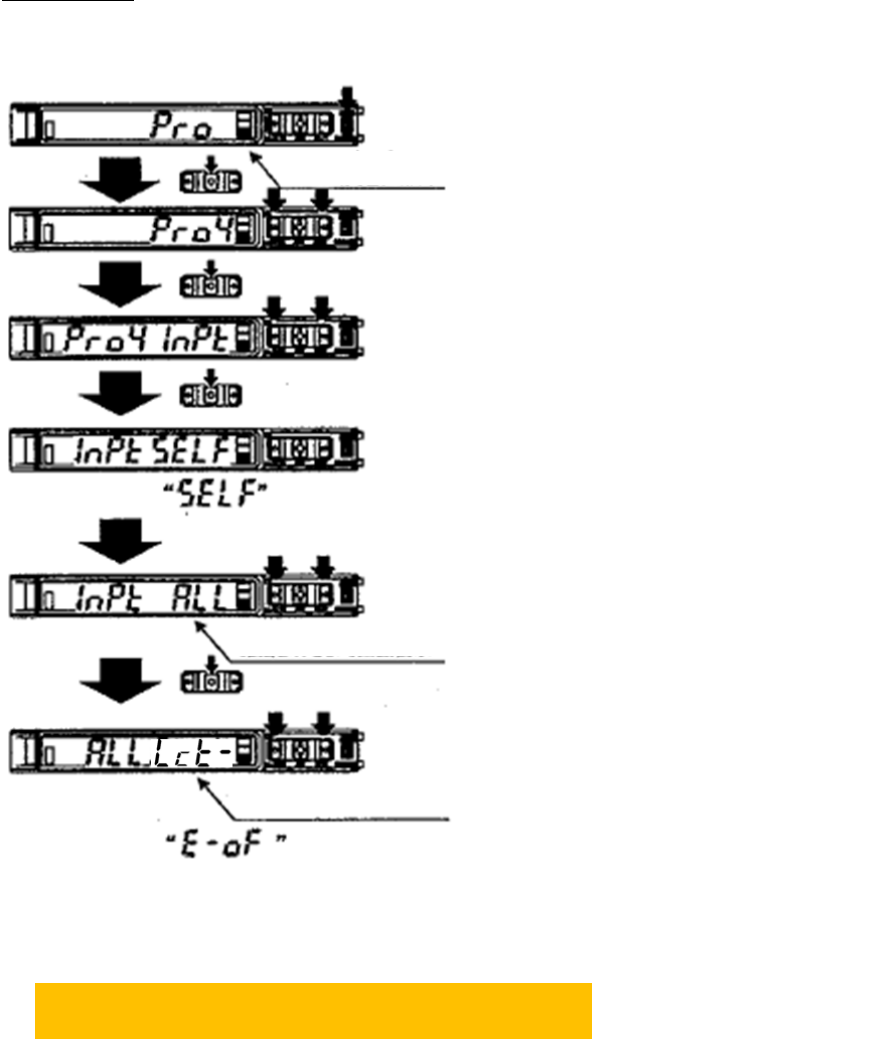

外部输入设定
※仅 FX-502 实施
※请用手将传感器遮光，确认放大器的橙色 LED 亮灯
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro4），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro4 InPE），按“SET”确定。
④ 按“UP”或“DOWN”，使成为（InPE※※
※※）的显示。
※将显示当前所设定的内容。（初始状态
为“SELF”）
⑤ 按“UP”或“DOWN”，选择（ALL），按
“SET”确定。
⑥ 按“UP”或“DOWN”， 选 择 外部输入动
作，按“SET”确定。
MODE
显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前闪烁显示
在确定之前闪烁显示
・初始状态是
169
第
2
章
操作顺序书
2-4. 维护

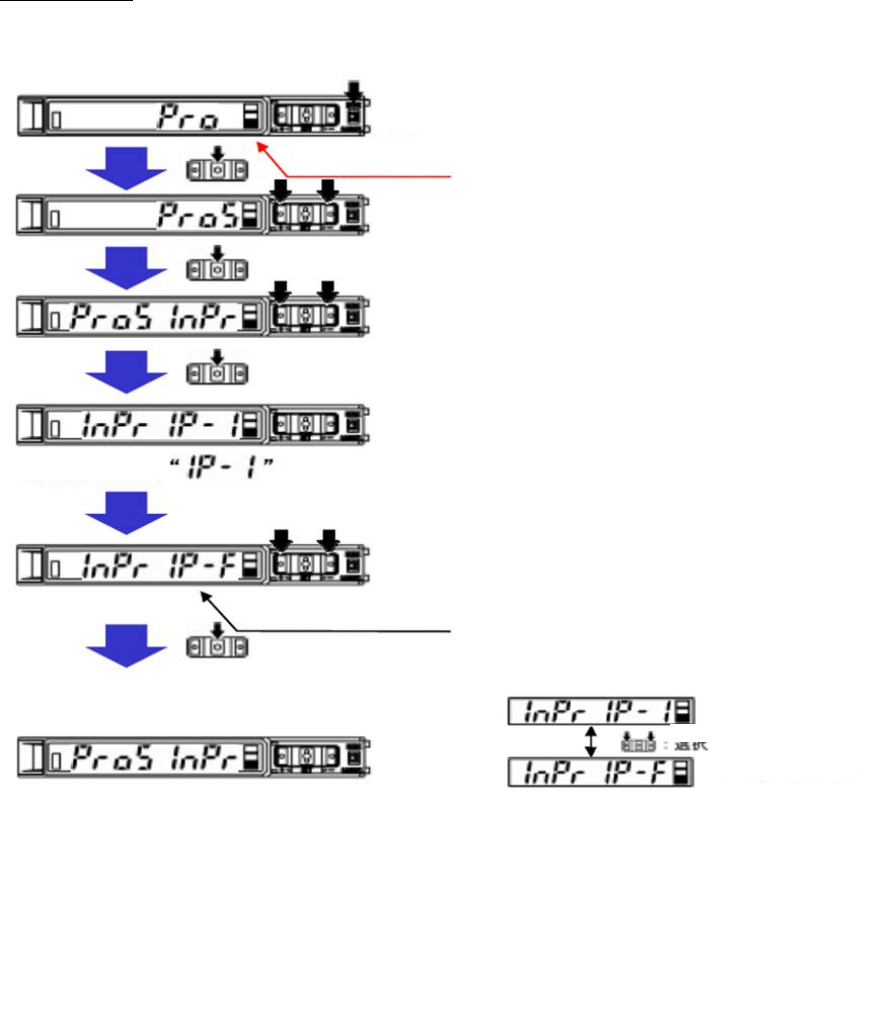

干涉防止设定
※FX-501、502 实施
① 按“MODE”使成为<PRO 模式>，按“SET”
确定。
② 按“UP”或“DOWN”使显示（Pro5），按
“SET”确定。
③ 按“UP”或“DOWN”使显示
（Pro5 InPr），按“SET”确定。
④ 按“UP”或“DOWN”，使成为（InPr※※
※※）的显示。
※将显示当前所设定的内容。（初始状态
为“IP-I”）
⑤ 按“UP”或“DOWN”，选择干渉防止设
定，按“SET”确定。
⑥ 被选择并确定的干渉防止设定（例：
IP-F）闪烁 3 次，进入频率设定的层级。
当选择了（光通信：自动（IP-1））时，
返回⑤（Pro5 InPr）层级。
如选择了频率设定时，将设定投光频率
（1～3）。
MODE 显示灯
PRO（黄色）：亮灯
・初始状态是
在确定之前会闪烁显示
选择
光通信·自动
（初始状态）
异频率设定
170
