2-2. 制造设置菜单
2-2.
制造设置菜单
操作前请将用户级别更改为［Service］。关于更改的操作顺序，具体请参阅“1-2. 用户级别的更改”。
在［保养服务］画面上触摸［制造设置］，可显示［制造设置］画面。关于［保养服务］画面的显示方
法，具体请参阅“1-3-1. 保养服务画面的显示方法”。
［制造设置］中有如下子菜单。关于具体操作，请参阅各项目的说明部分。
•
机器结构 (2-2-1.)
•
I/O 检测 (2-2-2.)
•
机械调整 (2-2-3.)
•
伺服调整 (2-2-4.)
•
校准 (2-3.)
注意
•
由于［制造设置］是对 7
个项目的子菜单进行一系列的操作，故而如果中途断开本机
的电源，则在该时点之前进行的操作数据将被废弃。要断开本机电源时，请触摸［保
存］将数据保存至 USB 存储器。
•
在［制造设置］画面上不能操作 HOME 按钮、用户切换按钮、［START］按钮。
•
操作的说明部分，是在基板流动方向设置为［右→左］的前提下进行记述的。
12
第
2
章
操作顺序书
2-2. 制造设置菜单
画面显示的说明
［制造设置］中有［进度列表］画面和［个别显示显示］画面。
这里的说明以［I/O 检测］时的画面为例。

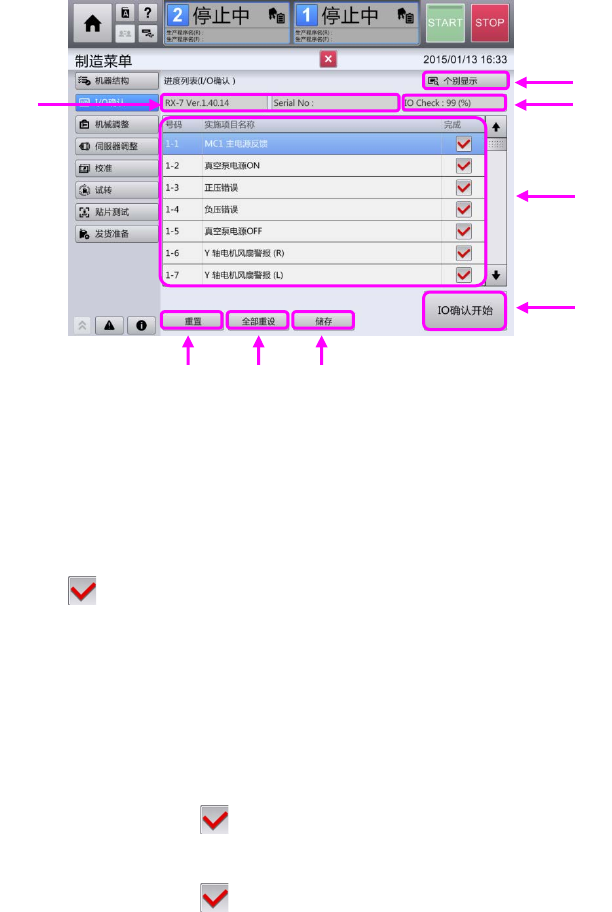

进度列表画面
将必需的项目列表显示，可了解进度比例。
(a) 显示机种名和版本
(b) 切换到［个别显示］画面的按钮
(c) 整体的进度比例
(d) 进度列表
对作业已完成的加 显示。
(e) 开始作业按钮
触摸该按钮将向［个别显示］画面转移。
(f) 保存
将进度列表的内容保存到 USB 存储器。
(g) 全部重设
取消列表内全部项目的勾选记号 ( )。
(h) 重设
取消列表内选中项目的勾选记号 ( )。
a
b
c
d
e
f
g
h
13
第
2
章
操作顺序书
2-2. 制造设置菜单
个别显示画面
显示各项目中的作业状况或详细信息。
(a) 切换到［进度列表］画面的按钮
(b) 作业项目的标题和说明
如有图像，在画面下显示。
(c) 显示各项目中必需的信息或按钮。
(d) 确认 OK
结束所显示项目的处理，进到下一项目。
如果是自动处理，不需触摸按钮就自动进到下一工序。
注意
•
子菜单项目中，［试转］没有［进度列表］和［个别显示］的画面。
a
b
c
d
