RX-7R_维修手册.pdf - 第249页
第 2 章 操作顺序书 2- 4. 维护 3 ． RT 轴齿轮部的清洁及注油 旋转齿轮，用毛刷等向 (C) 部薄薄地 均匀地涂敷 M o bilith SHC 润滑脂。 4 ． RN 轴齿轮部的清洁及注油 旋转齿轮，用毛刷等向 (D) 部薄薄地 均匀地涂敷 M o bilith SHC 润滑脂。 (C) (D) 175
第
2
章
操作顺序书
2-4. 维护
保养检查操作顺序
贴片头装置
(S16
贴片头
)

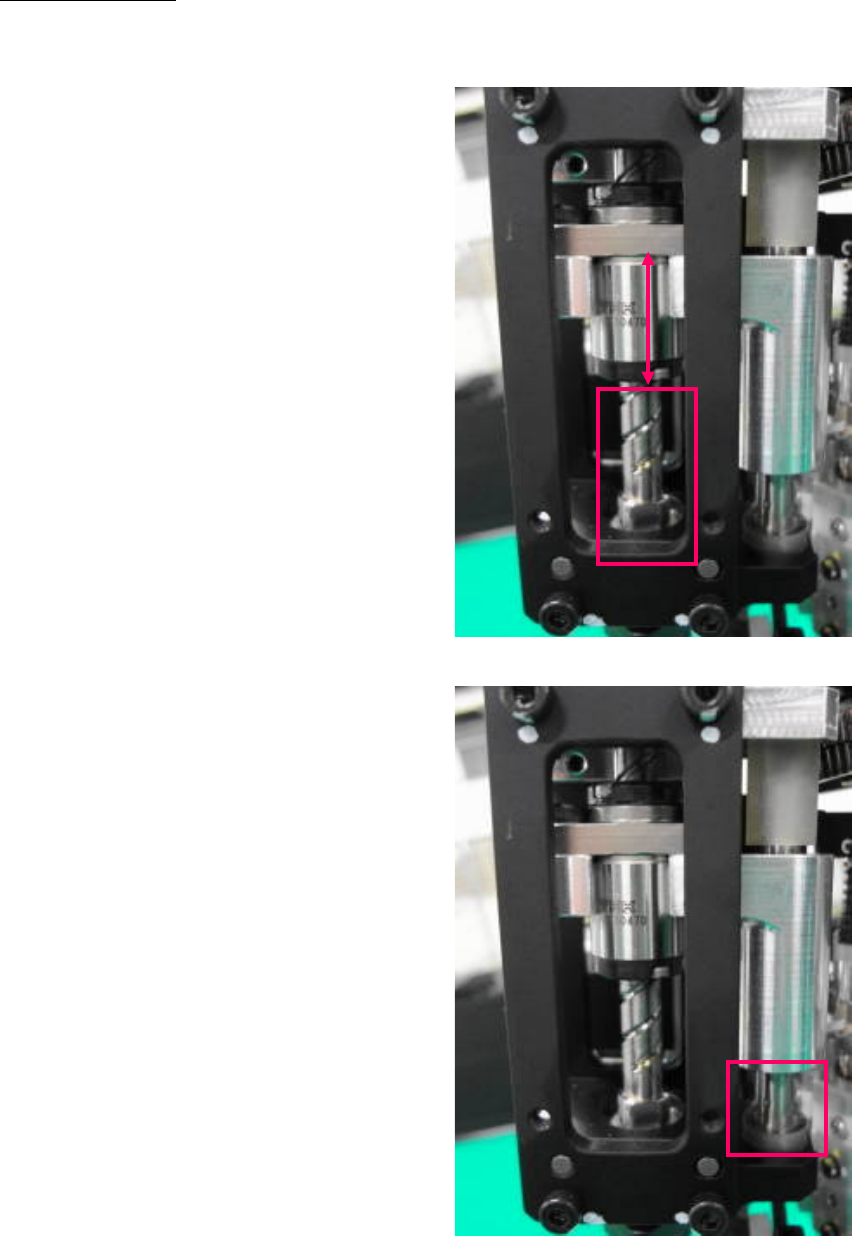

1
．
H
轴滚珠丝杠的清洁及注油
一面滑动滚珠丝杠一面用毛刷向
(A)
部
薄薄地均匀地涂敷
AFF
润滑脂。
2
．
H
轴导轴部的清洁及注油
一面滑动滚珠丝杠一面用毛刷向
(B)
部
薄薄地均匀地涂敷
AFF
润滑脂。
(A)
(B)
174
第
2
章
操作顺序书
2-4. 维护
3
．
RT
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(C)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
4
．
RN
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(D)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
(C)
(D)
175
第
2
章
操作顺序书
2-4. 维护

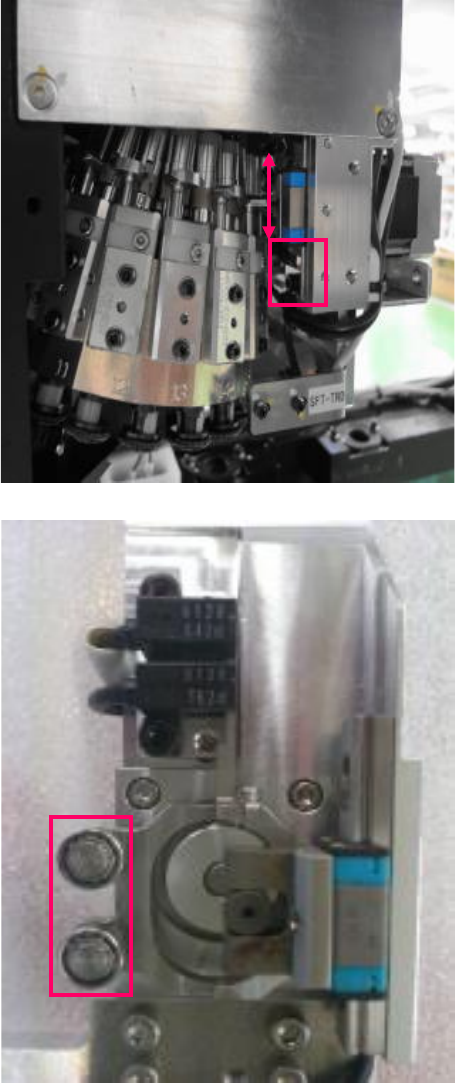

5
．
机械阀导轨部的清洁及注油
一面将
LM
导轨上下移动一面用毛刷等
向
(E)
部薄薄地均匀地涂敷
AFF
润滑
脂。
6
．
机械阀滚柱部的清洁及注油
在阀切换手柄的轴承
(F)
部的外周薄薄
地涂敷
AAF
润滑脂。
(E)
(F)
176
