2-5. 配件更换
③ 将 X 轴滚珠丝杠斜向插入组装
14 X
轴滚珠丝杠轴固定侧轴承支架的安装作业
① 将 X 轴轴承支架予以固定
安装滚珠丝杠
注意事项
在固定滚珠丝杠之前，要把贴装头移动到中间位
置，进行滚珠丝杠的临时性支撑。
※为了防止滚珠丝杠变形，要进行临时性支撑
将轴承支架予以固定
229
第
2
章
操作顺序书
2-5. 配件更换

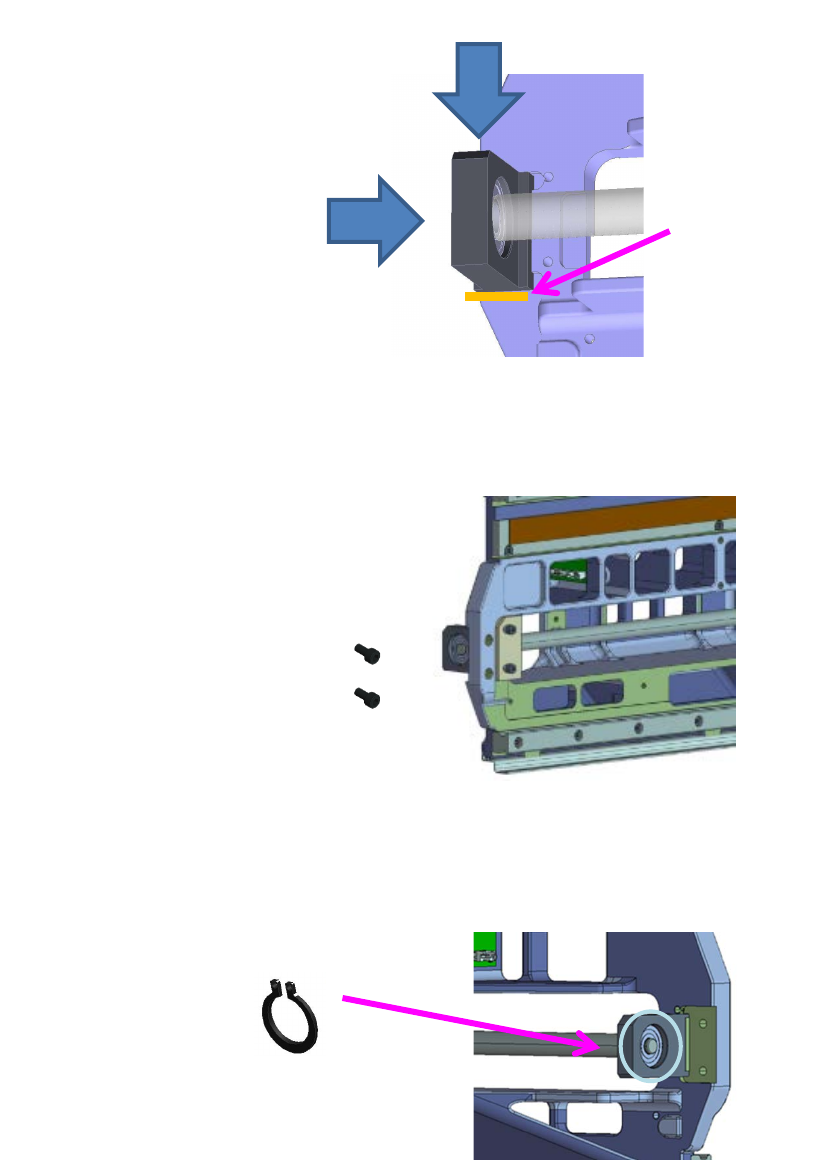

② 固定该支架时，用塞尺定位
③ 将轴承支架固定
15
将
X
轴滚珠丝杠固定
① 安装 X 轴轴承支架侧 C 型止动环
CP4×12 2 个
以扭矩扳手固定
規格值 2.0±0.1 N・m
准备好塞尺 t=0.07mm，
放入轴承支架与 X 框架的间隙内，
如右图所示将支架固定
塞尺
t=0.07mm
推入方向
推入方向
用卡簧钳将 C 型止动环固定
※换用新品
230
第
2
章
操作顺序书
2-5. 配件更换
② C 型止动环的安装完成
16
安装
X
轴滚珠丝杠精密
U
螺母
① 安装精密 U 螺母
② 轴承螺母的固定方法
安装精密 U 螺母
※换用新品
固定滚珠丝杠
轴承螺母的固定
規格值 8.8±0.5 N・m
轴承螺母的固定工具
精密
U
螺母
U 螺母扳手
轴环
向右旋转来固定轴承螺母
231
