第 2 章 操作顺序书 2- 5. 配件更换 17 将 X 轴滚珠丝杠螺母部予以固定 ① 将滚珠丝杠螺母 部固定 18 安装 X 轴滚珠丝杠皮带轮 ① 把皮带轮 / 摩擦式扣件 安装到滚珠 丝杠上 CP5×20 4 个 固定螺丝的安装 規格 規格值 8.8 ± 0.5 N ・ m 将滚珠 丝杠 螺母部固定 摩擦式扣件 皮带轮 232
第
2
章
操作顺序书
2-5. 配件更换
② C 型止动环的安装完成
16
安装
X
轴滚珠丝杠精密
U
螺母
① 安装精密 U 螺母
② 轴承螺母的固定方法
安装精密 U 螺母
※换用新品
固定滚珠丝杠
轴承螺母的固定
規格值 8.8±0.5 N・m
轴承螺母的固定工具
精密
U
螺母
U 螺母扳手
轴环
向右旋转来固定轴承螺母
231
第
2
章
操作顺序书
2-5. 配件更换

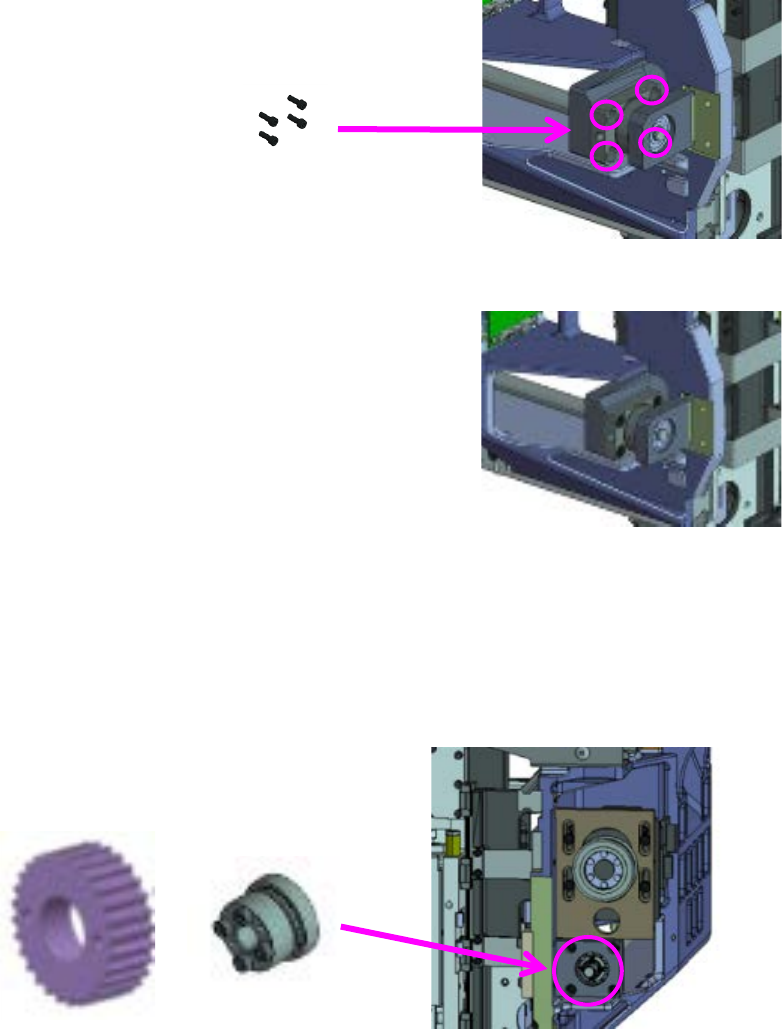

17
将
X
轴滚珠丝杠螺母部予以固定
① 将滚珠丝杠螺母部固定
18
安装
X
轴滚珠丝杠皮带轮
① 把皮带轮/摩擦式扣件安装到滚珠丝杠上
CP5×20 4 个
固定螺丝的安装規格
規格值 8.8±0.5 N・m
将滚珠丝杠螺母部固定
摩擦式扣件
皮带轮
232
第
2
章
操作顺序书
2-5. 配件更换
② 皮带轮安装方法
③ 皮带轮/摩擦式扣件的安装完成
④ X 轴组装后的动作检查
向左右移动
用手朝 X 方向移动，确认移动时
没有问题
※动作中应没有卡紧的地方
注意事项
・要做到轴上没有间隙
安装顺序
① 把摩擦式扣件顶住轴一侧
②
把皮带轮顶住摩擦式扣件一侧
①
②
以扭矩扳手固定
規格值 1.0±0.05 N・m
※固定时要从对角方向逐渐紧固
233
