第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
3.
序列传送
(
更新 MC3)。
1) 将更新 MC3 的 mot 文件拖拽到 TeraTerm 的显示器画面。
2) TeraTerm 的显示器画面上显示“*”，开始序列传送(图 9)。
3) 在 TeraTerm 的显示器画面显示”Completed.”信息后，序列传送结束(图 10)

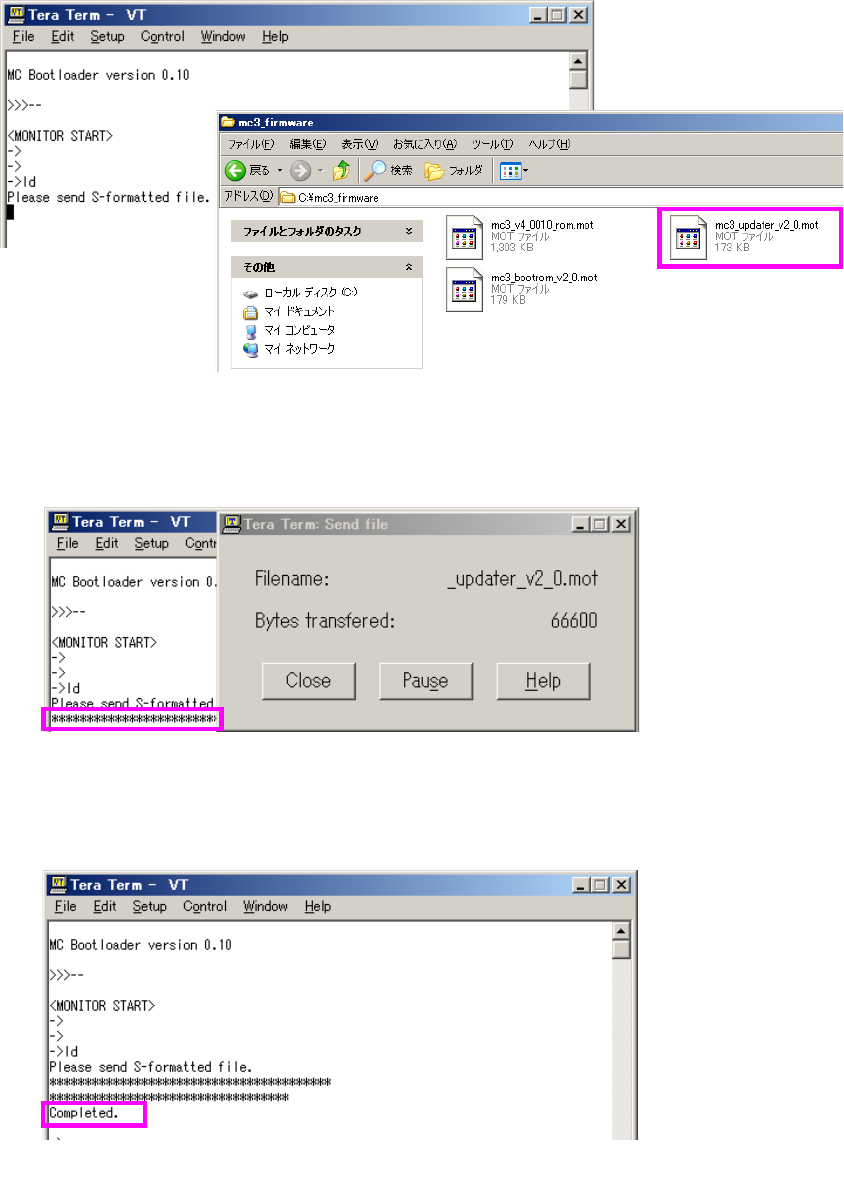

图
8
将
mot
文件拖拽到 Tera Term 的显示器画面
图
9
开始串行传送
(
更新 MC3)
图 10 串行传送结束(更新 MC3)
45
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
4.
在 TeraTerm 的显示器画面输入”go u”启动更新 MC3。
1) 显示更新 MC3 的启动信息与”<UPDATER MONITOR START>”， 启动更新 MC3 (图 11)。
5.
序列传送 (MC3 引导装载程序) 的准备。
1) 在 TeraTerm 的显示器画面输入“ld”。
2) 在 TeraTerm 的显示器画面显示“Please send S-formatted file.”信息(图 12)。

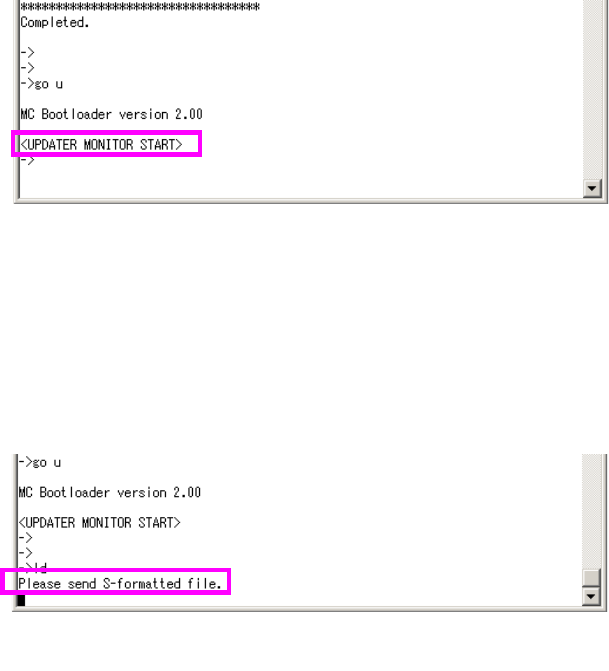

图 11 启动更新 MC3
图 12 串行传送准备 (MC3 引导装载程序)
46
第 1 章 作业顺序书
1-7. MC3 Main 固件的升级
3) 将 MC3 引导装载程序的 mot 文件拖拽到 TeraTerm 的显示器画面(图 13)。
4) 在 TeraTerm 的显示器画面显示“*”，开始序列传送。
5) 在 TeraTerm 的显示器画面显示”Completed.”信息后，写入至闪存。输入“mf b”。开始
向闪存写入。
6) 在 TeraTerm 的显示器画面显示“Verify Completed.”后，向闪存的写入结束。

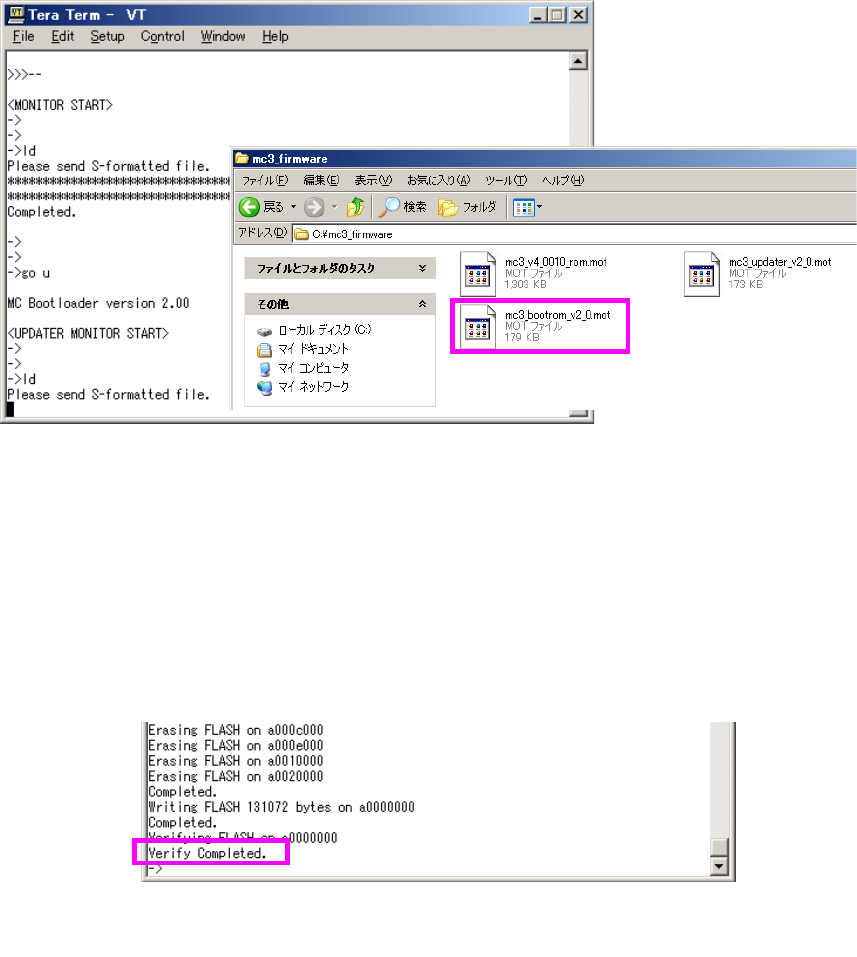

图 13 拖拽 mot 文件(MC3 引导装载程序)
图 14 闪存存储器的写入 (MC3 引导装载程序)
