第
2
章
操作顺序书
2-3. 校准
转写校准

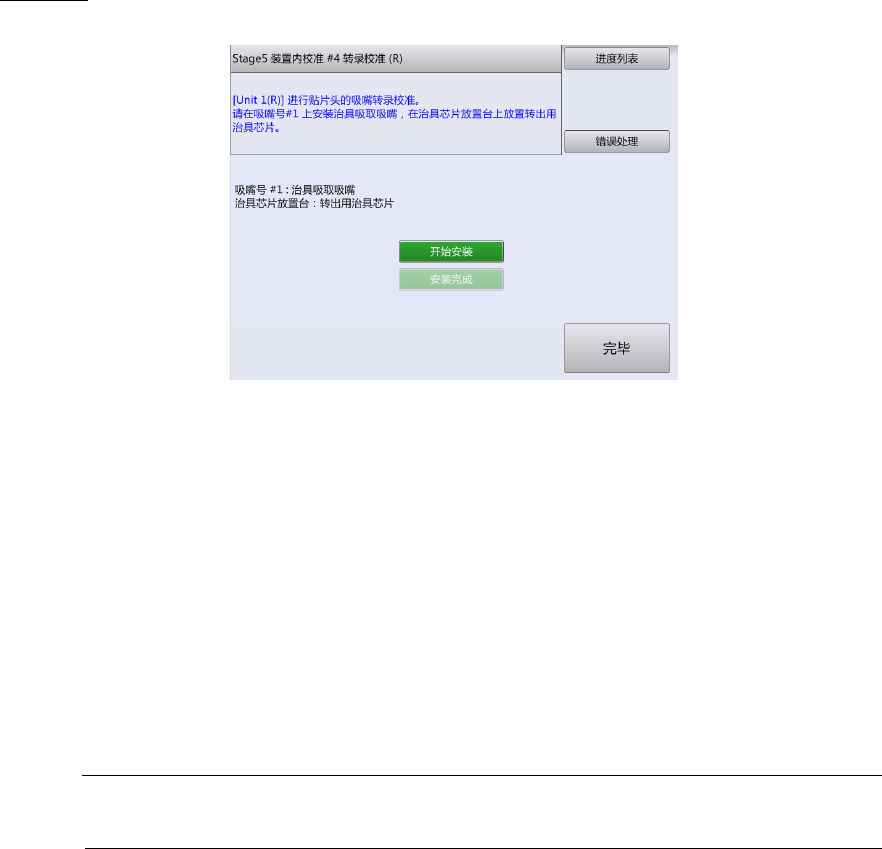

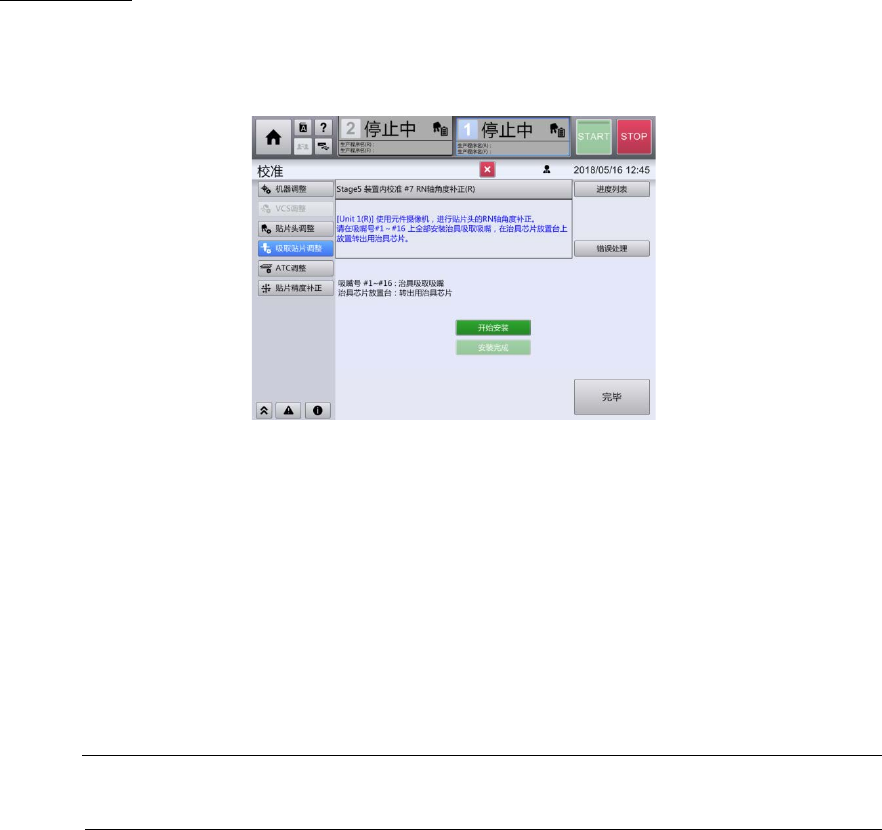

贴装头的贴装行程确定结束后，显示如下画面。安装右侧装置各吸嘴号转写校准用的治具吸取吸嘴。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转，所有通道向身前靠。然后进行左右一次性更换台车下降、前面护罩解除锁
定。
2
在吸嘴号
#1
安装治具吸取吸嘴。
3
把治具芯片放置于治具芯片置放处。
4
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
5
触摸［完毕］。
显示转写校准画面。
6
触摸［校准执行］。
进行右左一次性更换台车上升、前面护罩的锁定后，使用元件摄像机进行暂定转写校准和分角
度转写校准，进行元件摄像机的倾角补正。在吸嘴号#1 上，对３种 Z 轴高度以 45 度的角度间
距（８步）进行。
校准正常完成后，显示［校准处理正常完成。］的信息。
7
触摸［完毕］。
保存校准结果，显示治具吸取吸嘴的拆卸画面。
112
第
2
章
操作顺序书
2-3. 校准
8

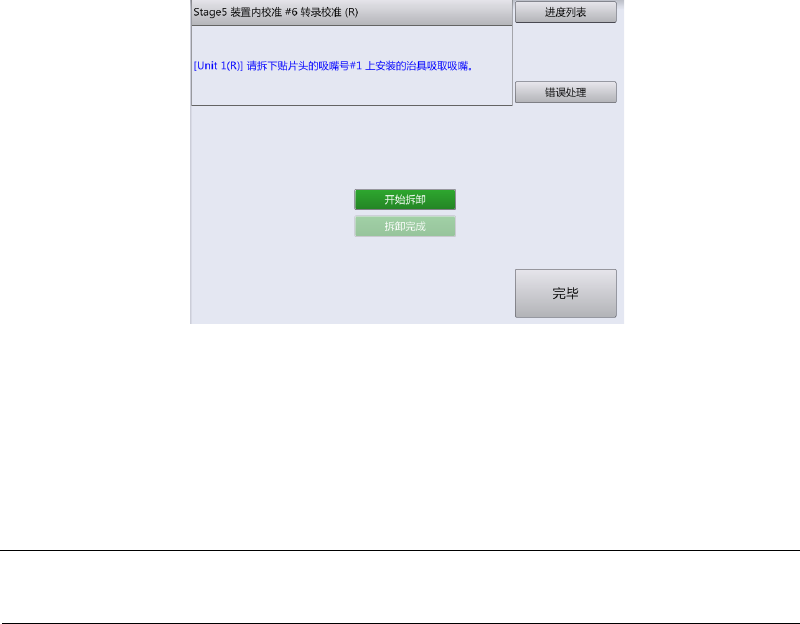

触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转。然后进行左右一次性更换台车下降、前面护罩解除锁定。
9
打开前面护罩，取下吸嘴号
#1
上安装的治具吸取吸嘴。
治具芯片在这里不拆下。
10
关闭前面护罩，触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
11
触摸［完毕］。
显示左侧装置装置内校准的［个别显示］画面。请根据画面指示与右侧装置相同地执行校准。
全部工序完成后，显示为［已完成装置内校准。］。
12
触摸［调整
OK
］。
113
第
2
章
操作顺序书
2-3. 校准
各吸嘴号转写
贴装头的贴装行程确定结束后，显示如下画面。安装右侧装置各吸嘴号转写校准用的治具吸取吸嘴。
1
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定后，贴装头向安装位置移动，RT 轴的转塔向吸
嘴号#1 的位置旋转，所有通道向身前靠。然后进行左右一次性更换台车下降、前面护罩解除锁
定。
2
对全部
#1
～
#16
的
吸嘴号安装治具吸取吸嘴。
3
把治具芯片放置于治具芯片置放处。
4
关闭前面护罩，触摸［安装完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
5
触摸［完毕］。
显示各吸嘴号的转写画面。
6
触摸［校准执行］。
进行右左一次性更换台车上升、前面护罩的锁定后，使用元件摄像机进行暂定转写校准和分角
度转写校准，进行元件摄像机的倾角补正。在#1 ～#16 的全部 吸嘴号上，对３种 Z 轴高度以
45 度的角度间距（８步）进行。
校准正常完成后，显示［校准处理正常完成。］的信息。
7
触摸［完毕］。
保存校准结果，显示治具吸取吸嘴的拆卸画面。
