第 2 章 操作顺序书 2- 5. 配件更换 7 松开张紧板安装螺丝，拆下张紧板。 8 拆下电动机托架。 电动机的安装 1 将电动机托架装到用于更换的电动机上。 螺丝紧固扭矩： 4.4 N·m ±0. 3 N·m 208
第
2
章
操作顺序书
2-5. 配件更换
3
把编码器电缆和电源电缆从电动机上拆下。
4
拆下张紧板固定螺丝（
3
处）。
5
松开皮带轮的涨紧接套同步轮螺丝（
6
处）。
6
拆下
X
驱动皮带轮、涨紧接套同步轮、轴环
。
X 驱动皮带轮
涨紧接套
同步轮
轴环
207
第
2
章
操作顺序书
2-5. 配件更换
7

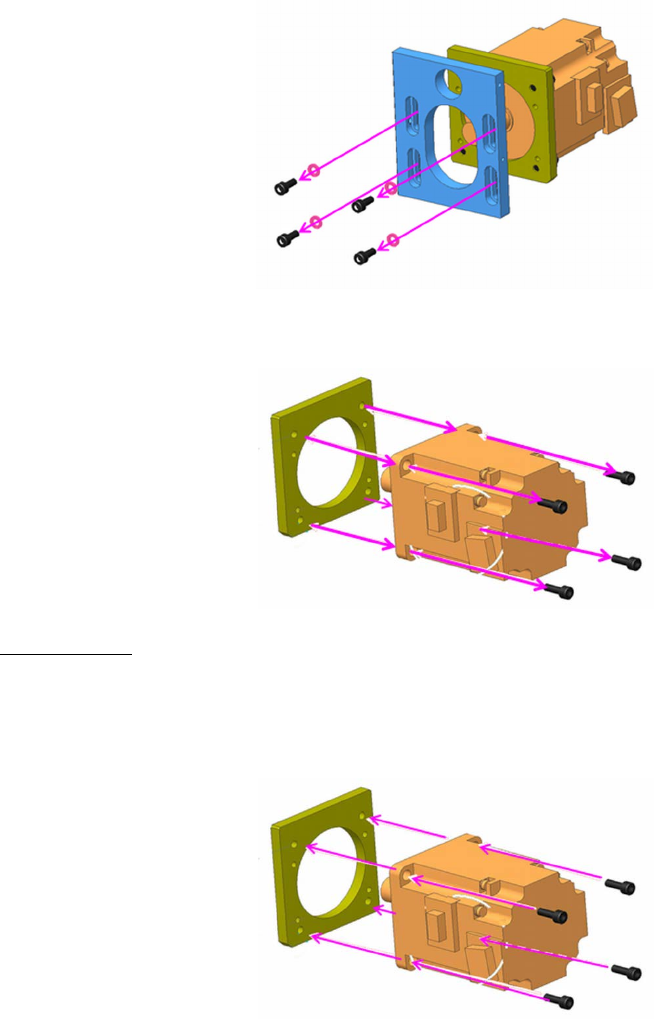

松开张紧板安装螺丝，拆下张紧板。
8
拆下电动机托架。
电动机的安装
1
将电动机托架装到用于更换的电动机上。
螺丝紧固扭矩： 4.4 N·m ±0.3 N·m
208
第
2
章
操作顺序书
2-5. 配件更换
2

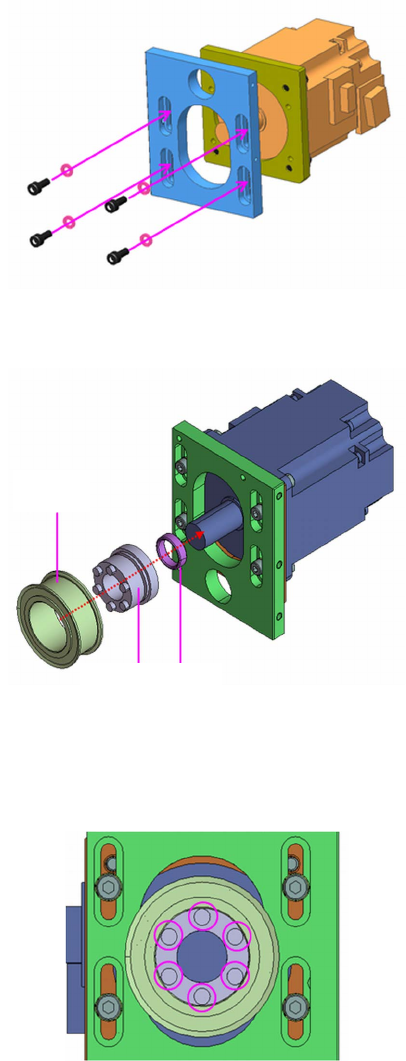

安装张紧板，暂时旋紧到可滑动的程度。
3
安装
X
驱动皮带轮、涨紧接套同步轮、轴环。
4
将皮带轮的涨紧接套同步轮螺丝（
6
处）旋紧。
螺丝要在对角方向以均等的扭矩逐步旋紧。
螺丝紧固扭矩： 1.0 N·m ±0.05 N·m
螺丝要在对角方向以均等的扭矩逐步旋紧。
螺丝紧固扭矩： 1.0 N·m ±0.05 N·m
X 驱动皮带轮
涨紧接套
同步轮
轴环
209
