第 2 章 操作顺序书 2- 5. 配件更换 7) 按［校准执行 ］。 8) 贴片头单元将开始移动 ，执行校准 动作 。 9) 校准结束后，按［完毕 ］。 10) 按［开始 拆卸 ］。 11) 请打开前 护罩，拆下安 装在吸嘴索引 #1 上的基准 吸嘴。 12) 关闭前护 罩，按［拆卸 完成 ］。 13) 按［完毕 ］。 263
第
2
章
操作顺序书
2-5. 配件更换
校准
1. 贴片冲程计算

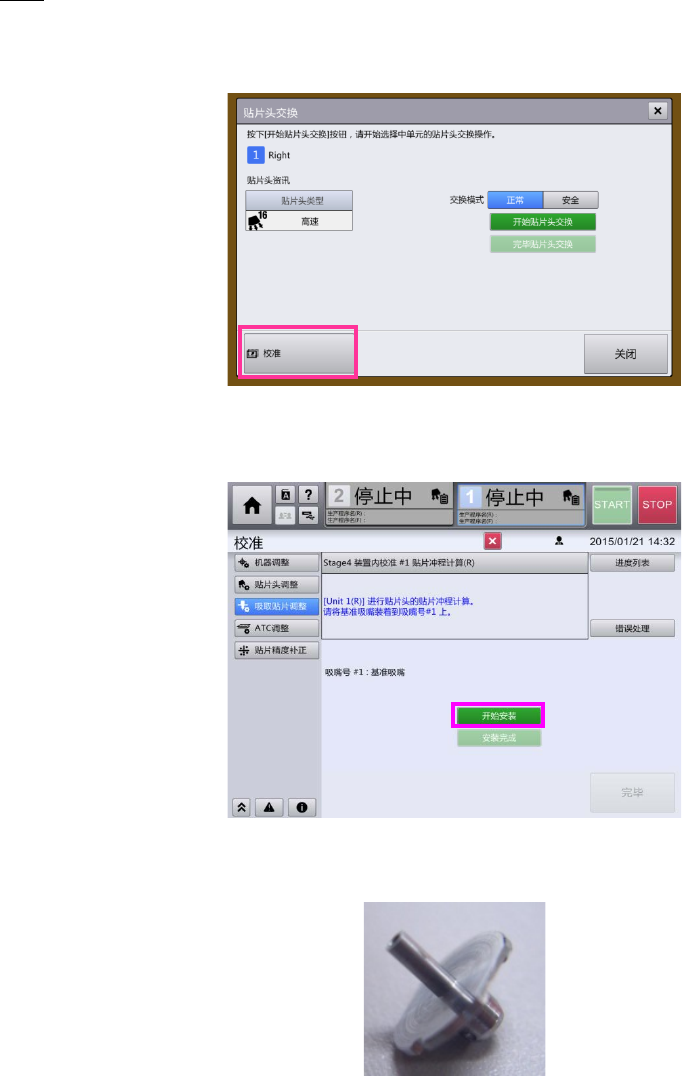

1) 画面下侧显示“完毕贴片头交（更）换”后，进行校准。
2) 按［校准］。
3) 按［开始安装］。
4) 打开前护罩，将基准吸嘴安装到吸嘴索引#1 上。
基准吸嘴
5) 安装基准吸嘴后，关闭前护罩，按［安装完成］。
6) 按［恢复］。
262
第
2
章
操作顺序书
2-5. 配件更换

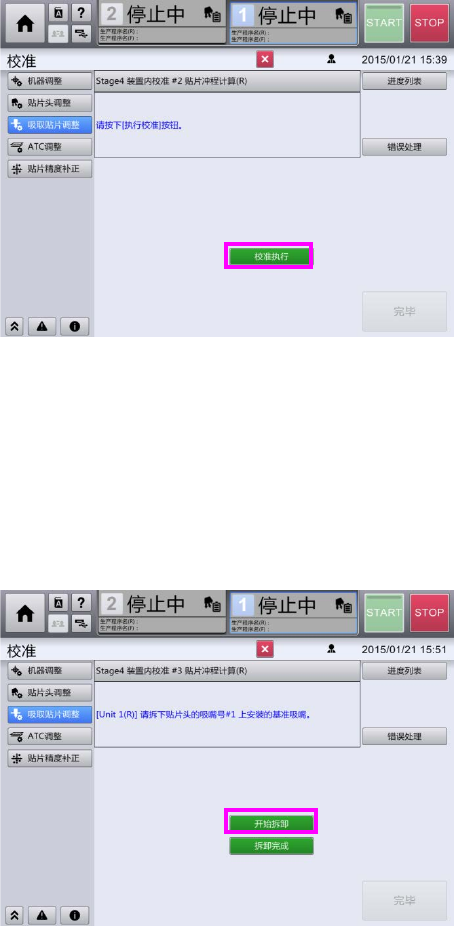

7) 按［校准执行］。
8) 贴片头单元将开始移动，执行校准动作。
9) 校准结束后，按［完毕］。
10) 按［开始拆卸］。
11) 请打开前护罩，拆下安装在吸嘴索引#1 上的基准吸嘴。
12) 关闭前护罩，按［拆卸完成］。
13) 按［完毕］。
263
第
2
章
操作顺序书
2-5. 配件更换
14) 按［调整 OK］。
2. 转录校准
1) 选择校准菜单中的［吸取贴片调整］，按［转录校准］。
2) 按［个别显示］。
3) 按［开始安装］。
264
