第 2 章 操作顺序书 2- 5. 配件更换 9 连接 S WIT C HI NG H UB 的电源线 ( 绿色接口 ) ，将 H UB 托架 固定在 IFS 底座板上。 10 将剩余的 3 根电缆连接到 S WIT C HI NG H UB 上。 11 将电缆 (2 根 ) 连接到 MP C - C AN 上，安装 MP C - C AN 。 12 接通装置电源，确认 MP C - C AN 及 S WIT C HI NG H UB …
第
2
章
操作顺序书
2-5. 配件更换

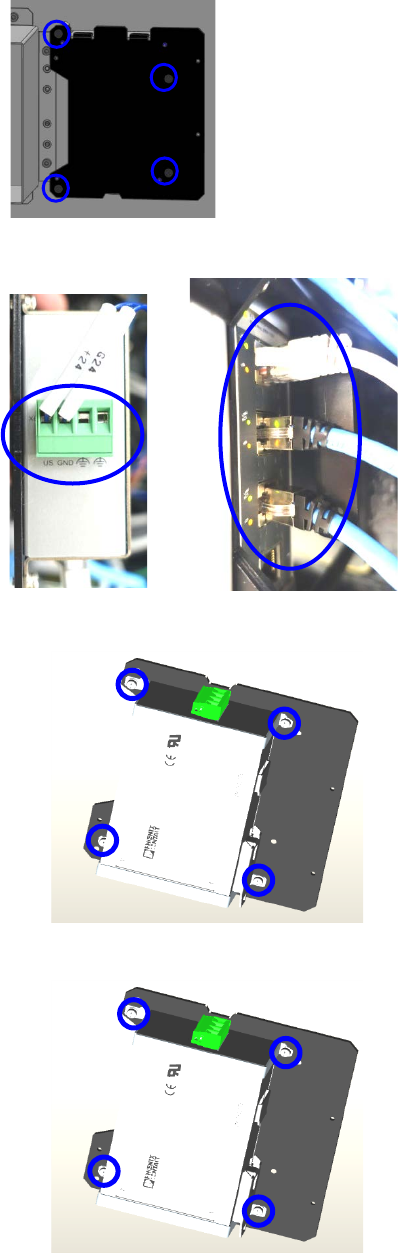

5 拆下固定 SWITCHING HUB 的 HUB 板。
6 拔下连接在 SWITCHING HUB 上的电缆(4 根)。
7 从 HUB 托架拆下 SWITCHING HUB。
8 更换 SWITCHING HUB，将其固定在 HUB 托架上。
307
第
2
章
操作顺序书
2-5. 配件更换
9 连接 SWITCHING HUB 的电源线(绿色接口)，将 HUB 托架固定在 IFS 底座板上。
10
将剩余的
3
根电缆连接到
SWITCHING HUB
上。
11
将电缆
(2
根
)
连接到
MPC-CAN
上，安装
MPC-CAN
。
12
接通装置电源，确认
MPC-CAN
及
SWITCHING HUB
的电源已打开。
308
第
2
章
操作顺序书
2-5. 配件更换
2-5-12.
更换
BANK ID
基板
(IFS-NX
选项
)
1 拆下台架的台架护罩上部。
※拆下
4
处螺丝后护罩会落下，请注意扶着护罩等，进行操作。
2 拆下滑槽。
3
拔下连接在切割机单元上的线缆及管线。
