第 2 章 操作顺序书 2- 2. 制造设置菜 单 12 触摸［调整 OK ］。 OCC 的照明熄灭， O CC 图像 的显示复位， 显示右 侧装置 之 RT 轴 /RN 轴 的暂定原点 确定画 面。 13 触摸［装置内作业开始］。 进行右侧一次性 更换台车下降 、前面护罩解 除锁定。 14 打开前面护罩，用手旋转右侧装置之贴装头机构的 RT 轴，使 1 号吸嘴号的内轴弹簧压 板来到 H 轴手柄的正下方。 15 关闭护罩，触摸［原点设置…
第
2
章
操作顺序书
2-2. 制造设置菜单
6
触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
7
触摸［调整
OK
］。
显示右侧装置之 XY 轴的暂定原点确定画面。
8
触摸
/
将
OCC
的照明等级设置为中间等级，在画面上显示
OCC
的图像。
9
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
10
打开前面护罩，以手动方式移动右侧装置之贴装头机构的
XY
轴，一直移动到
OCC
的
显示图像内出现第
1
通道中央标记的地方。
如贴装头与轨道干涉，请按以下操作顺序进行 Z 轴的上升操作。
1 按下［装置内作业完成］按钮。
进行右侧一次性更换台车上升、前面护罩的锁定。
2 触摸 使 Z 轴上升 。
在 JOG 移动按钮的下方显示 Z 轴的当前位置。
3 触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
11
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
37
第
2
章
操作顺序书
2-2. 制造设置菜单
12
触摸［调整
OK
］。

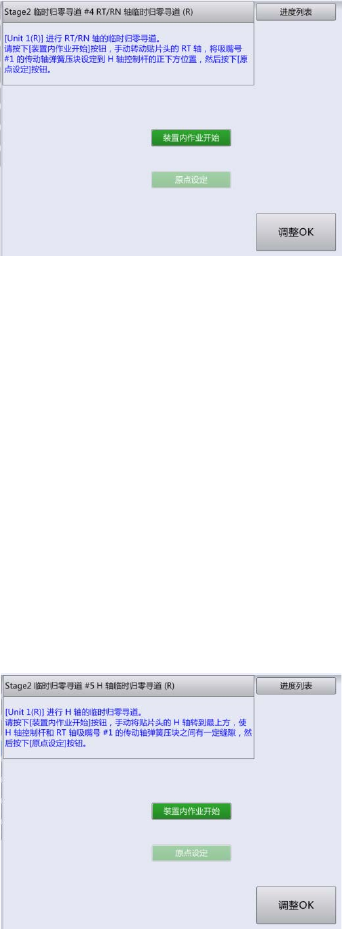

OCC 的照明熄灭，OCC 图像的显示复位，显示右侧装置之 RT 轴/RN 轴的暂定原点确定画面。
13
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
14
打开前面护罩，用手旋转右侧装置之贴装头机构的
RT
轴，使
1
号吸嘴号的内轴弹簧压
板来到
H
轴手柄的正下方。
15
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
16
触摸［调整
OK
］。
显示右侧装置之 H 轴的暂定原点确定画面。
17
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
18
打开前面护罩，用手转动右侧装置之贴装头机构的
H
轴，使之移动到最上端，然后进
行设置，使
H
轴手柄与
RT
轴之
1
号吸嘴号的内轴弹簧压板之间出现空隙。
38
第
2
章
操作顺序书
2-2. 制造设置菜单
19
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
20
触摸［调整
OK
］。
显示左侧装置之 Z 轴的暂定原点确定画面。
21
左侧装置也与右侧装置相同，根据画面的指示按照
Z
轴、
XY
轴、
RT/RN
轴、
H
轴的
顺序进行暂定原点确定。
H 轴的作业结束后，会显示［暂定原点确定完成。］。
22
触摸［调整
OK
］。
显示［Stage 3 伺服器调整］的［个别显示］画面。
39
