第
2
章
操作顺序书
2-2. 制造设置菜单
6

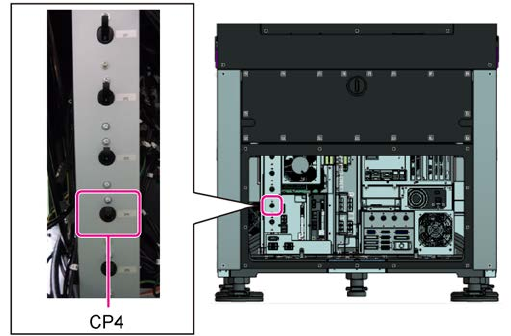

确认有嘟嘟声发出，打开本机后侧的护罩，将断路器开关
(CP4)
先
OFF
一下再置于
ON
。
本机检测出断路器开关的切换，如没有问题则［调整 OK］按钮生效。
磁极检测失败时，会显示错误信息。
7
触摸［调整
OK
］。
显示［Stage 2 暂定原点确定］的［个别显示］画面。
35
第
2
章
操作顺序书
2-2. 制造设置菜单
Stage2
：暂定原点确定

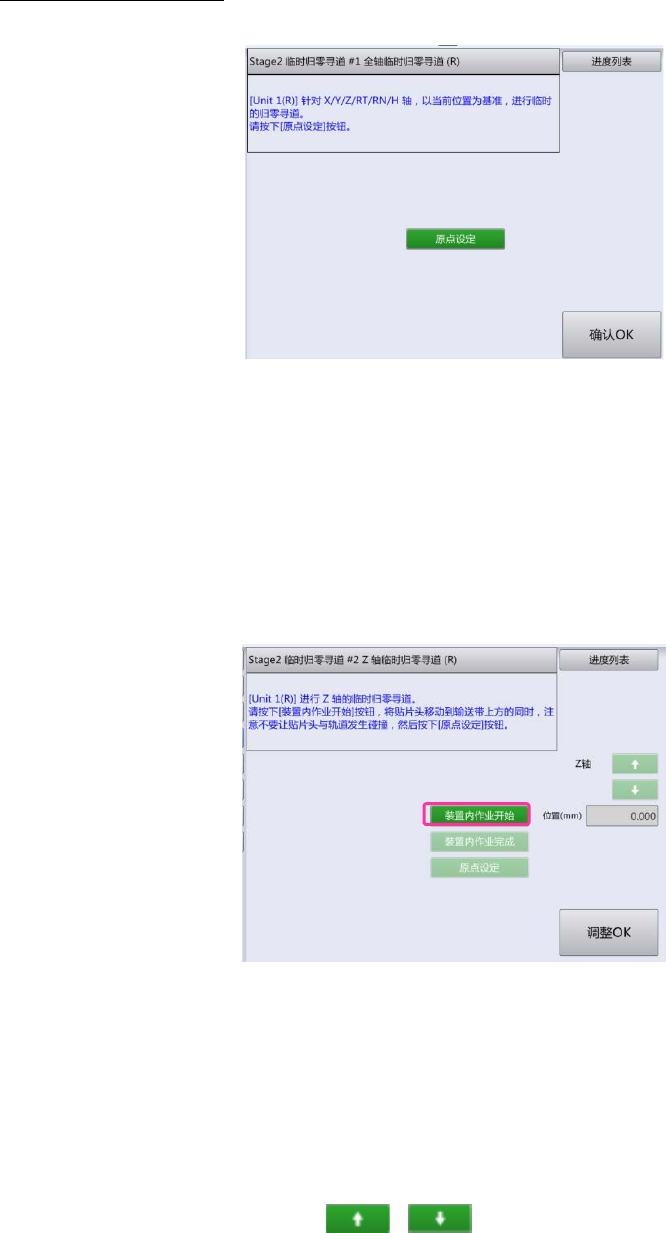

Stage1 的处理完成后，显示如下画面。
1
触摸［原点设置］。
进行左右一次性更换台车上升、前面护罩的锁定。
这里所做的是，在此后的作业中进行各轴找原点前，先在当前的装置位置上临时性地进行原点
确定。
2
触摸［确认
OK
］。
显示右侧装置之 Z 轴的暂定原点确定画面。
3
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
4
打开前面护罩，将右侧装置之贴装头机构的
XY
轴以手动方式移动到装置中央部。
请注意不要使贴装头与轨道干涉。
5 触摸轴的 JOG 移动按钮 ( / ) 进行调整，使贴装头的下端与轨道之间出
现空隙（上方 2 mm 左右）。
36
第
2
章
操作顺序书
2-2. 制造设置菜单
6
触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
7
触摸［调整
OK
］。

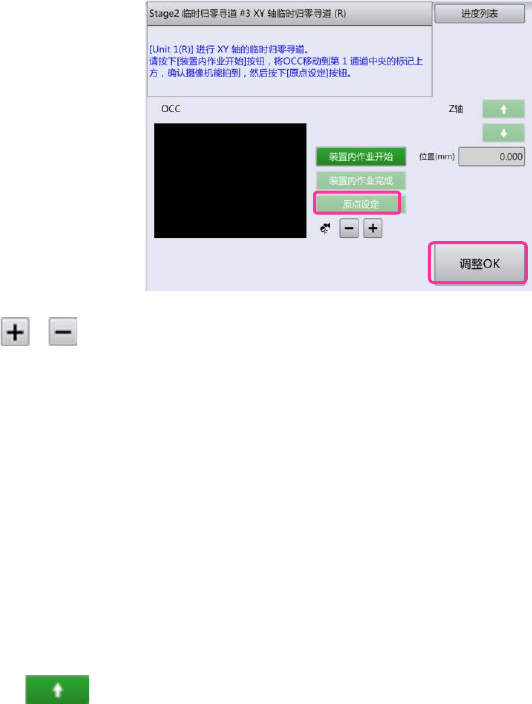

显示右侧装置之 XY 轴的暂定原点确定画面。
8
触摸
/
将
OCC
的照明等级设置为中间等级，在画面上显示
OCC
的图像。
9
触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
10
打开前面护罩，以手动方式移动右侧装置之贴装头机构的
XY
轴，一直移动到
OCC
的
显示图像内出现第
1
通道中央标记的地方。
如贴装头与轨道干涉，请按以下操作顺序进行 Z 轴的上升操作。
1 按下［装置内作业完成］按钮。
进行右侧一次性更换台车上升、前面护罩的锁定。
2 触摸 使 Z 轴上升 。
在 JOG 移动按钮的下方显示 Z 轴的当前位置。
3 触摸［装置内作业开始］。
进行右侧一次性更换台车下降、前面护罩解除锁定。
11
关闭护罩，触摸［原点设置］。
进行右侧一次性更换台车上升、前面护罩的锁定。
37
