RX-7R_维修手册.pdf - 第269页
第 2 章 操作顺序书 2- 4. 维护 4 ． 拆下防短路连接器。 5 ． 将新电池连接到拆下了防短路连 接器 的连接器上。 6 ． 拆下 A 旧电池的连接器，取下 B 电池 托架。 195
第
2
章
操作顺序书
2-4. 维护
Z
轴 更换电池

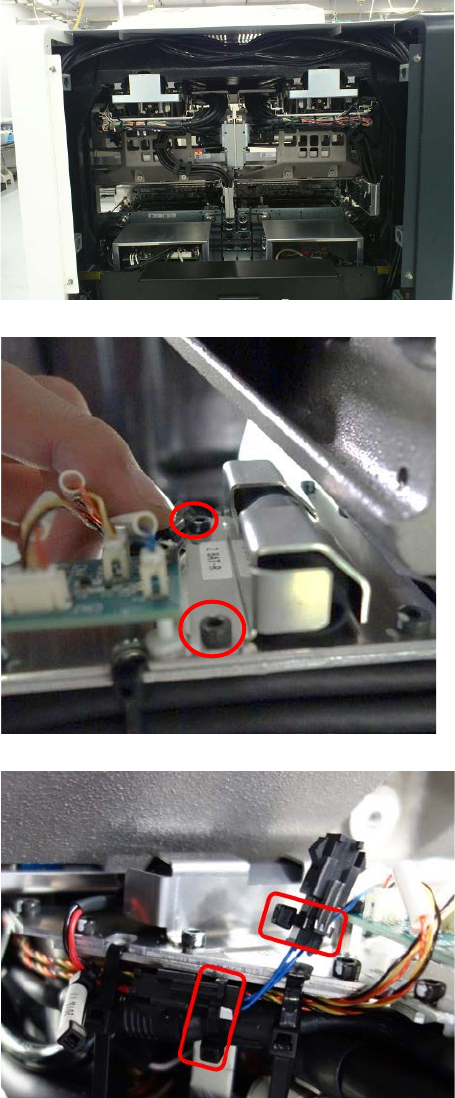

1
．
卸下背面的护罩。
2
．
松开螺丝。
3
．
切断
2
个部位的捆束带。
194
第
2
章
操作顺序书
2-4. 维护
4
．
拆下防短路连接器。
5
．
将新电池连接到拆下了防短路连接器
的连接器上。
6
．
拆下
A
旧电池的连接器，取下
B
电池
托架。
195
第
2
章
操作顺序书
2-4. 维护

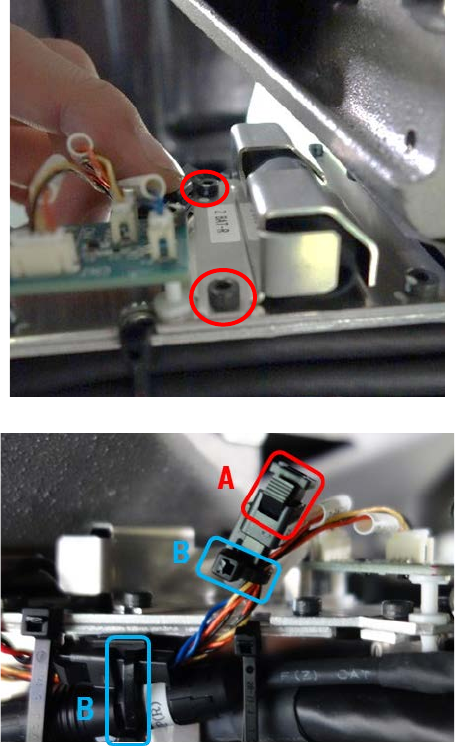

7
．
将新电池装到托架上，用
2
个部位的
螺丝予以固定。
8
．
把防短路连接器安装到已拆下旧电池
连接器的空连接器
(A)
上。
用捆束带固定
2
个部位
(B
部
)
。
196
