RX-7R_维修手册.pdf - 第17页
第 1 章 作 业顺 序书 1-3. 保养服务 1-3- 2 . 保养服务菜单 (a) 机器的状态解析 显示 Windows 7 的各个画面， 以确认解析本 机状态时所 需的信息。 (b) 有偿选项 把保存着有偿选 项文件的 USB 存储器插入本 机的 USB 存储设备插 入口，触摸［ 更新］，会检 索出 与主机出厂编号 一致的有偿选 项并更新，显 示出版本信 息的一览表画面 。完成更新后 取下 USB 存 储器。 (c) 触控屏 显示…
第 1 章 作业顺序书
1-3. 保养服务
1-3.
保养服务
操作前请将用户级别更改为［Service］。关于更改的具体操作顺序，请参阅“1-2. 用户级别的更
改”。
1-3-1.
保养服务画面的显示方法
1.
触摸通用屏左上方的 以显示顶端菜单。
2.
触摸［保养服务］。
显示［保养服务］画面。
［保养服务］画面中有以下 2 种子菜单。
子菜单
功能
保养服务
由按钮等组成，用于调用服务主管者进行作业时所需的设置画面。具体
请参阅“1-3-2. 保养服务菜单”。
固件 进行 MC3 板或 CAN 板等固件的升级。
10
第 1 章 作业顺序书
1-3. 保养服务
1-3-2.
保养服务菜单
(a) 机器的状态解析
显示 Windows 7 的各个画面，以确认解析本机状态时所需的信息。
(b) 有偿选项
把保存着有偿选项文件的 USB 存储器插入本机的 USB 存储设备插入口，触摸［更新］，会检索出
与主机出厂编号一致的有偿选项并更新，显示出版本信息的一览表画面。完成更新后取下 USB 存
储器。
(c) 触控屏
显示进行触控屏设置或校准的方法。关于触控屏调整的具体操作顺序，请参阅“1-1-2. 触控屏
的调整”。
(d) 制造设置
显示［制造设置］画面。关于菜单的内容、操作，具体请参阅“2-2. 制造设置菜单”。
(e) Windows 菜单
切换 Windows 菜单条的显示或非显示。
a
e
c
b
d
11
第 1 章 作业顺序书
1-4. 系统软件的版本升级
1-4.
系统软件的版本升级

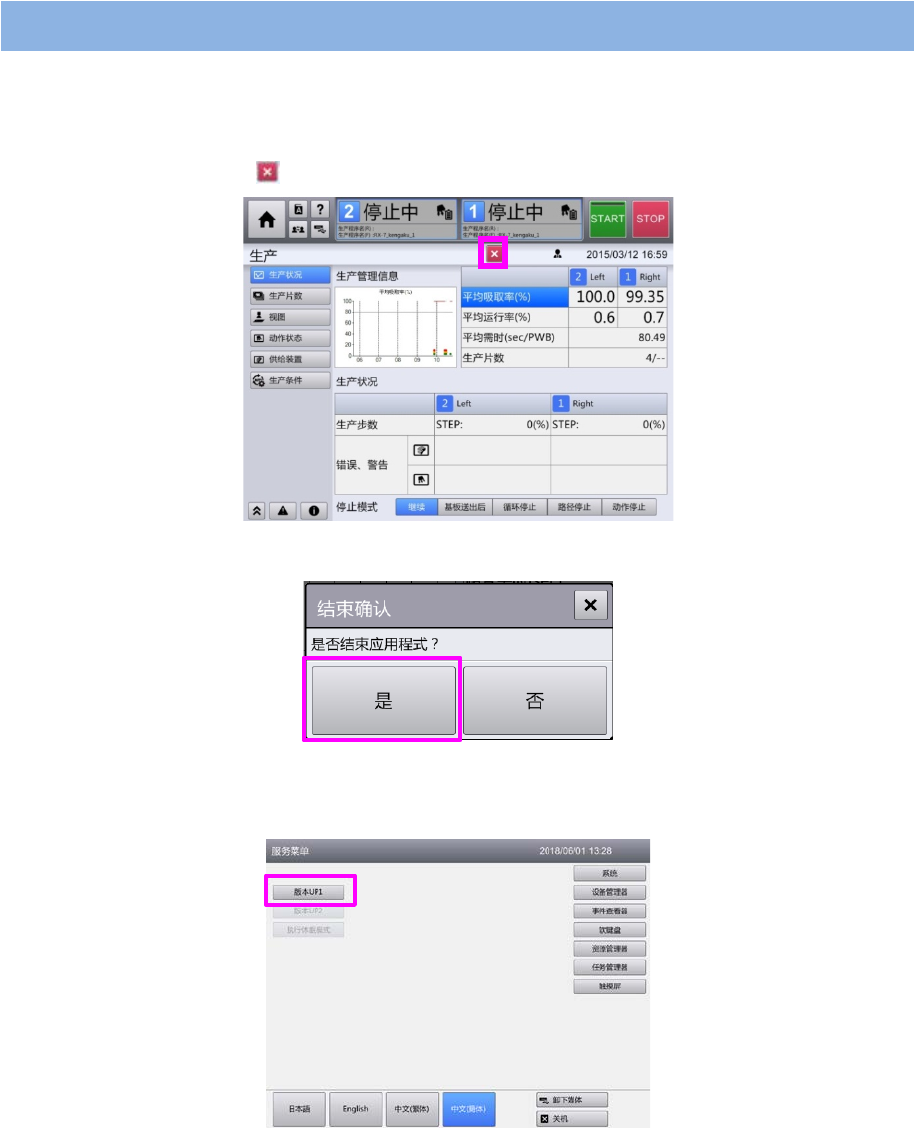

1.
将保存有用于版本升级软件的 USB 存储器，插入本机的 USB 存储设备插口。
2.
将用户级别变更为［SERVICE］。
3.
按画面上显示的 ，显示服务菜单。
4.
显示确认对话框，如选择［是］则系统软件结束，显示服务菜单。
5.
按［版本 UP1］。
机器开始关机，然后开始重新启动。
12
