第 2 章 操作顺序书 2- 3. 校准 2 打开前面护罩，卸下校准对象装置的贴片头右侧护罩。 取下 7 个低头螺栓。 3 关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。 取得所 安装 的贴装头的信息， 接通贴装头的 电源。进行 左右一次性更换 台车上升、前 面护罩的 锁定。 Tips • 不进行这一操作 顺序也可进到 下一工序。 4 触摸［完毕］。 81
第
2
章
操作顺序书
2-3. 校准
9

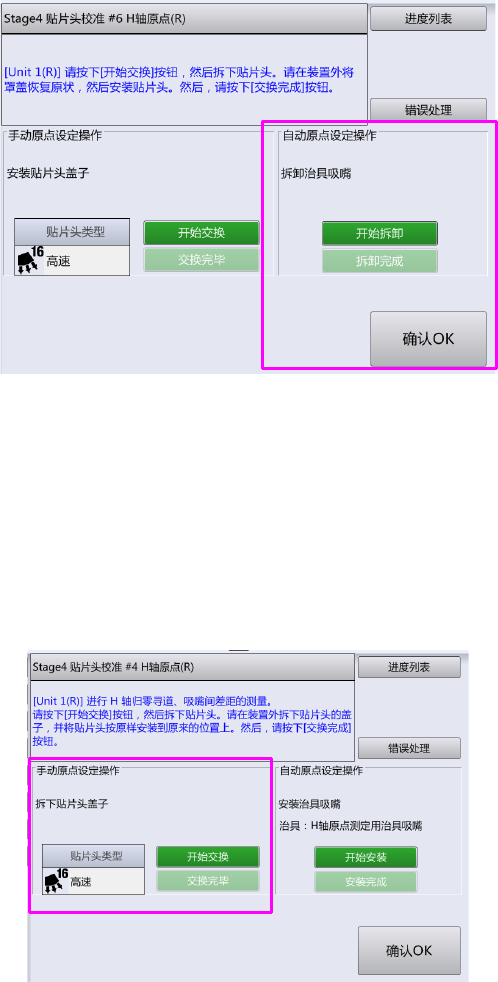

将显示治具的拆卸画面，于是触摸［开始拆卸］，卸下治具。
10
触摸［拆卸完成］，当出现恢复画面后，触摸［恢复］。
11
恢复动作完成后，触摸［确认
OK
］。
＜手动原点设定操作时＞
1
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，XY 轴向贴装头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
80
第
2
章
操作顺序书
2-3. 校准
2

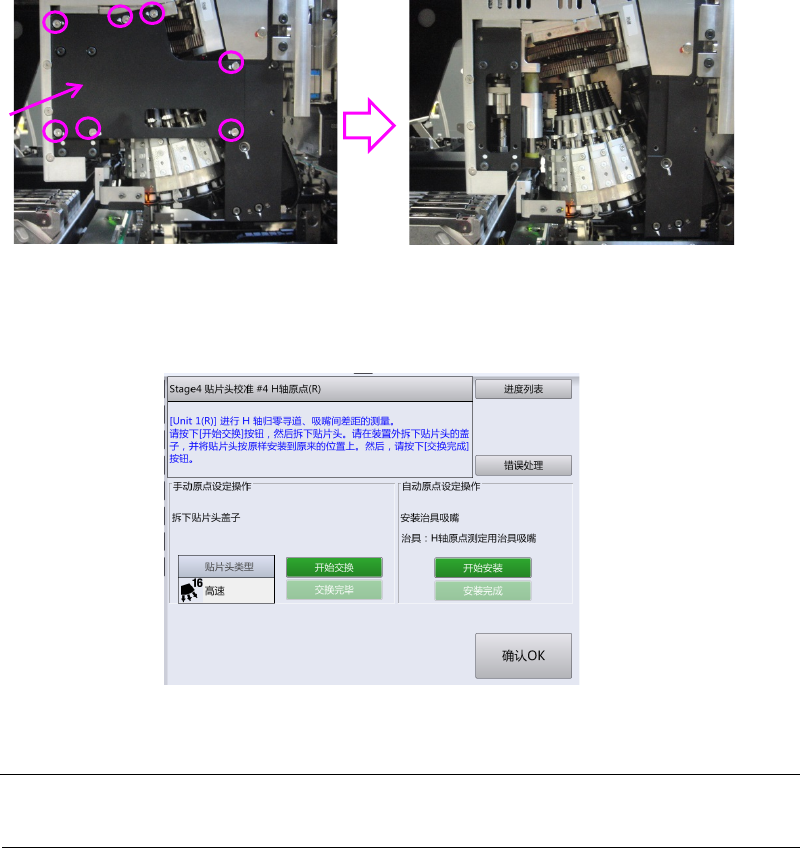

打开前面护罩，卸下校准对象装置的贴片头右侧护罩。
取下 7 个低头螺栓。
3
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴装头的信息，接通贴装头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
4
触摸［完毕］。
81
第
2
章
操作顺序书
2-3. 校准
5
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，将 RT 轴向 吸嘴号#1 旋转，H 轴的伺服置
于 OFF。
6
于
吸嘴号
#1
上，把
H
轴的手柄按到下侧，吸嘴轴按到上侧，触摸［测定］。
注意
•
实施这一装置内作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状
态下作业，或者从机器侧面进行作业。
降下 H 轴，把轴推升到上限并在 H 轴不会朝下移动的地方放手。
将 H 轴向下降 托住不让吸嘴轴下降
测定正常完成后，［ 吸嘴号］栏内将显示“１”。
7
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定，使 RT 轴向所显示的吸嘴号位置旋转。
8
进行与操作顺序
6
～
操作顺序
7
相同的操作，一直到
吸嘴号＃
16
。
对全部 吸嘴号完成测定后，［ 吸嘴号］的显示回到“1”。
82
