第
2
章
操作顺序书
2-5. 配件更换
14) 按［调整 OK］。
2. 转录校准
1) 选择校准菜单中的［吸取贴片调整］，按［转录校准］。
2) 按［个别显示］。
3) 按［开始安装］。
264
第
2
章
操作顺序书
2-5. 配件更换

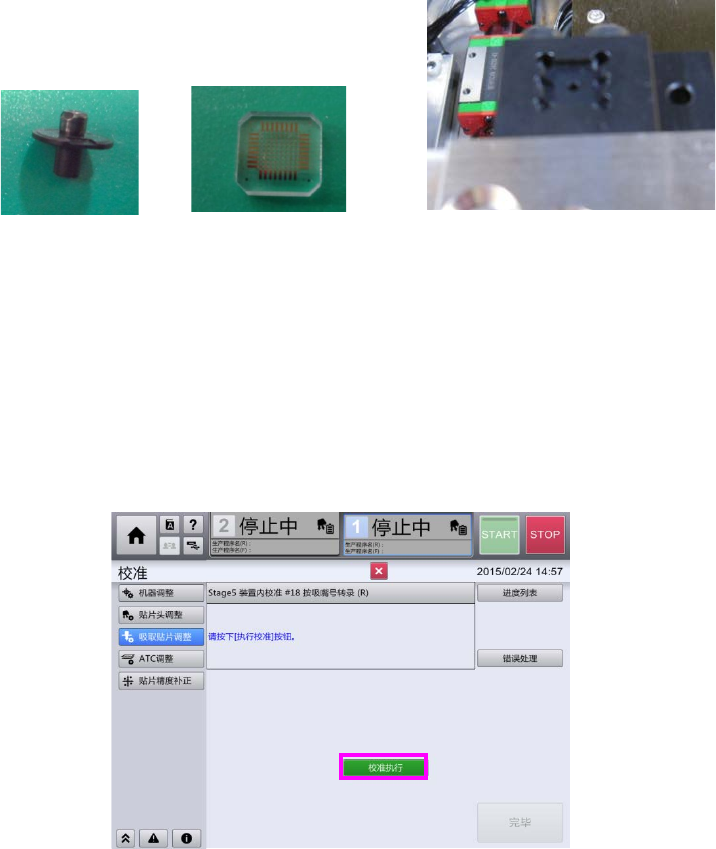

4) 打开前护罩，将玻璃芯片吸取吸嘴安装到吸嘴索引#1 上。
请将玻璃芯片 (７Ｘ７)放置到治具芯片摆放位置上。
玻璃芯片吸取吸嘴 玻璃芯片 (７Ｘ７) 将玻璃芯片 (７Ｘ７)的引脚印刷面向上侧。
5) 关闭前护罩，按［安装完成］。
6) 按［恢复］。
7) 按［校准执行］。
8) 贴片头单元将开始移动，执行校准动作。
9) 校准结束后，按［完毕］。
265
第
2
章
操作顺序书
2-5. 配件更换

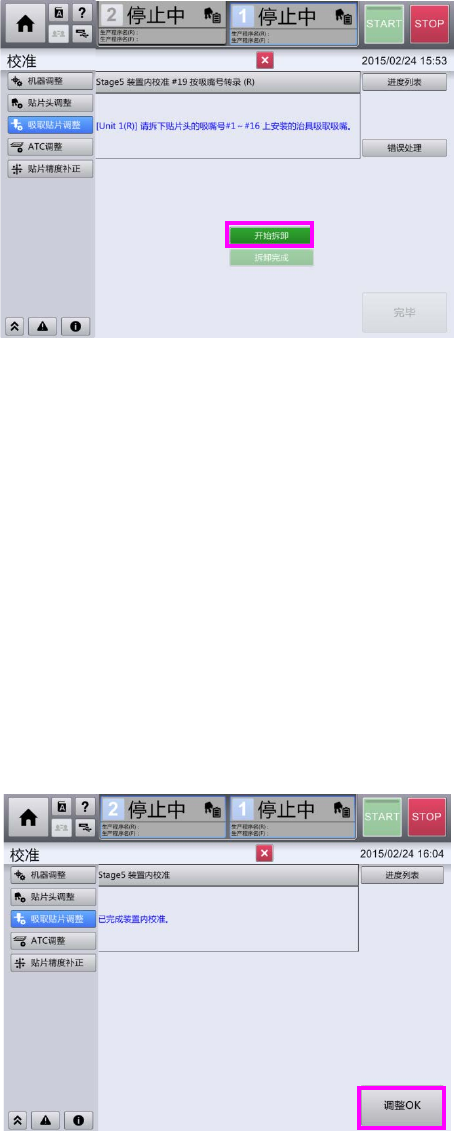

10) 按［开始拆卸］。
11) 请打开前护罩，拆下安装在吸嘴索引#1 上的玻璃芯片吸取吸嘴，以及玻璃芯片 (７Ｘ７)。
12) 关闭前护罩，按［拆卸完成］。
13) 按［恢复］。
14) 按［完毕］。
15) 按［调整 OK］。
266
