第 2 章 操作顺序书 2- 4. 维护 头部机组电池交換 注意！ 在贴片头的电池老化的状态或被 拆下的状态下，如 果关闭装置电源 或将 贴片头从主机拆下 后，贴片头内记录的信息会消失 ，生产时无法 使用。 请务必遵守以下 步骤 ，实施电池更换。 1 、 事先准备 显示机器设置菜单，将机器数据 备份到 USB 。 用于作业中发生故障时装置的恢 复。 2 、 确认电池的状态。 可在 [ 手动控制 ] ＞ [ 贴片头控制 ] 画面 中确认。…
第
2
章
操作顺序书
2-4. 维护
7
．
将新电池装到托架上，用
2
个部位的
螺丝予以固定。
8
．
把防短路连接器安装到已拆下旧电池
连接器的空连接器
(A)
上。
用捆束带固定
2
个部位
(B
部
)
。
196
第
2
章
操作顺序书
2-4. 维护
头部机组电池交換
注意！
在贴片头的电池老化的状态或被拆下的状态下，如果关闭装置电源或将贴片头从主机拆下
后，贴片头内记录的信息会消失，生产时无法使用。
请务必遵守以下步骤，实施电池更换。

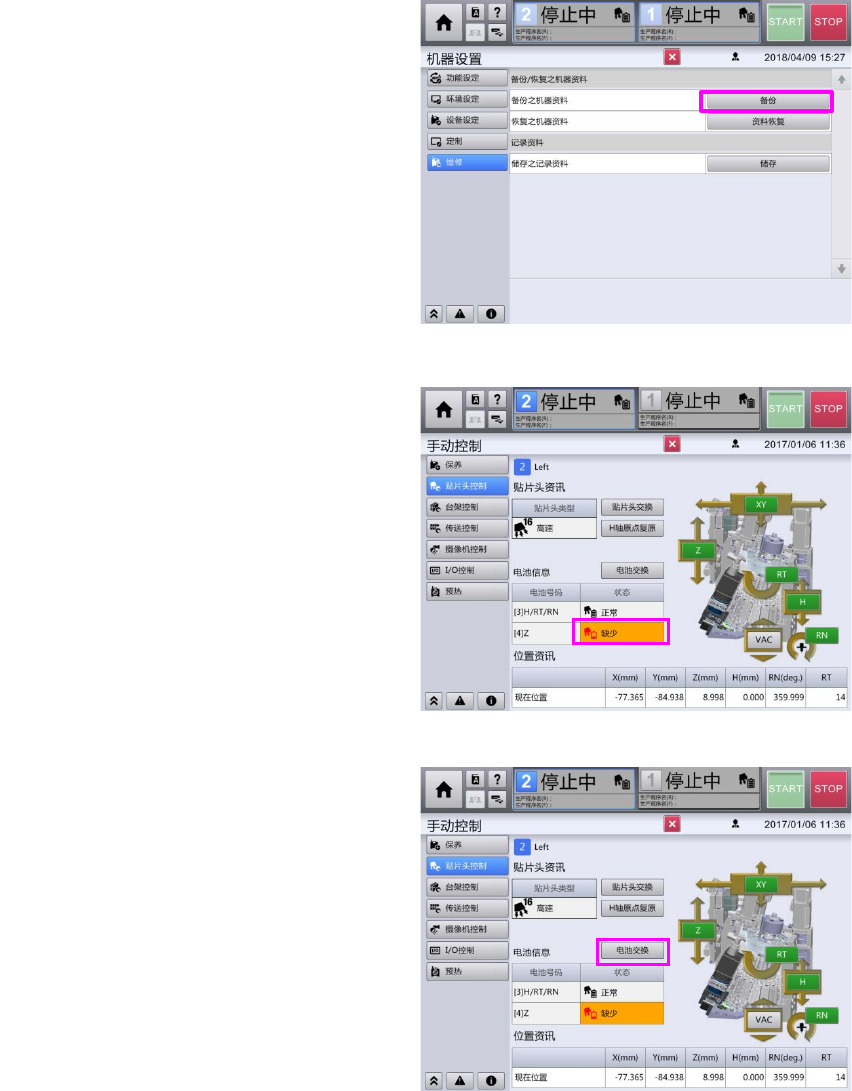

1
、
事先准备
显示机器设置菜单，将机器数据备份到
USB
。
用于作业中发生故障时装置的恢复。
2
、
确认电池的状态。
可在
[
手动控制
]
＞
[
贴片头控制
]
画面
中确认。
如右图所示『缺少
(
老化
)
』时，必须进
行电池更换。
3
、
电池的更换准备
触摸
[
电池交换（更换）
]
按钮，
[
电池交
换（更换）
]
对话框即打开。
197
第
2
章
操作顺序书
2-4. 维护

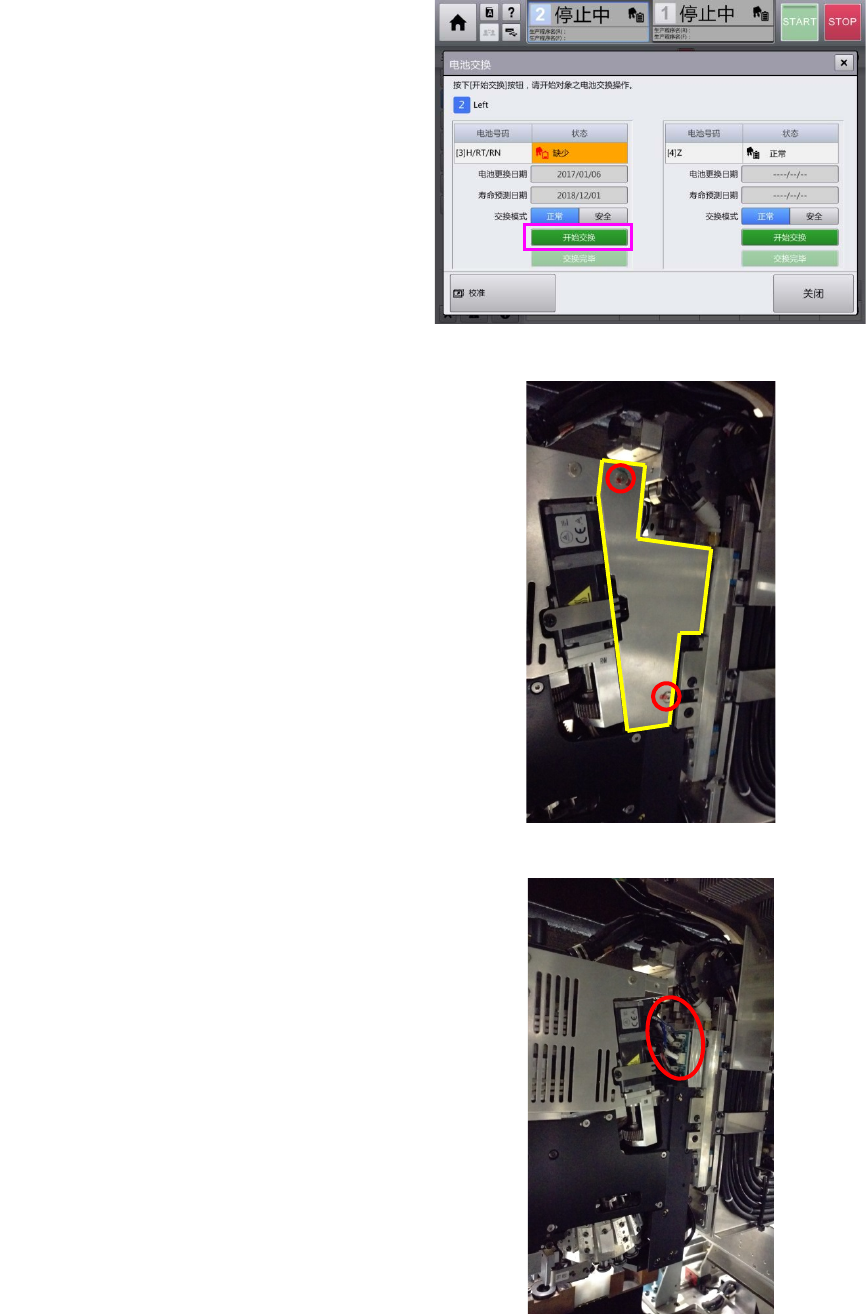

4
、
在电池交换（更换）换对话框中触摸
[
开
始交换（更换）]按钮，开始电池的更
换。
触摸
[
开始交换（更换）
]
按钮后，贴片头
将移动到易于进行更换作业的位置，左右
的统一更换台车会下降，安全盖的锁定将
被解除。
※如果交换（更换）模式为
[
安全
]
，则贴
片头不会移动。
5
、
打开正面门，拆下右图的
2
处螺丝，卸
下贴片头右侧面（内侧）的护盖。
6
、
卸下护盖后如右图所示。
右图的红圈附近有电池的连接器。
