第 2 章 操作顺序书 2- 5. 配件更换 2-5- 8 . 电气设备部的更换 必需工具 ・ ＋字螺丝刀 ・ 六角扳手 3.5“H DD 的更换 请参阅 2-5-2 各 盘驱动器的更 换的页部分。 269
第
2
章
操作顺序书
2-5. 配件更换
2-5-7.
机械操纵阀过滤器的更换
必需工具
・转矩起子 ＋字头
1
拆下机械操纵阀的止动螺丝
×2
个，卸下机械操纵阀。
2
把机械操纵阀背侧的过滤器换成新的。
机械部分内有 O 形环，安装时请不要丢失。
安装机械阀时，如旋紧力超过上述紧固扭矩则塑料螺丝有可能损坏，故请用转矩起子以规定的扭矩
旋紧。
过滤器
机械操纵阀
止动螺丝
（塑料螺丝）
紧固扭矩
0.05N・m
268
第
2
章
操作顺序书
2-5. 配件更换
2-5-8.
电气设备部的更换
必需工具
・＋字螺丝刀
・六角扳手
3.5“HDD
的更换
请参阅2-5-2 各盘驱动器的更换的页部分。
269
第
2
章
操作顺序书
2-5. 配件更换

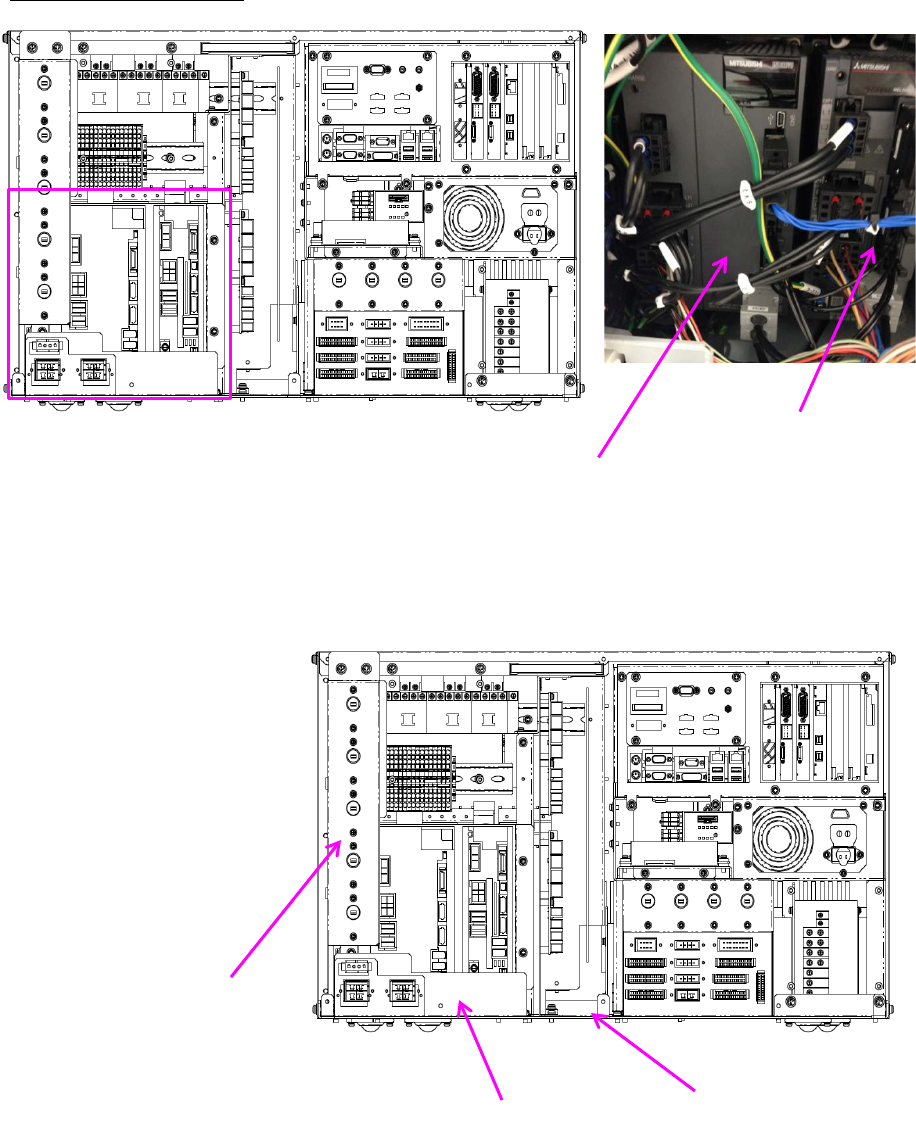

XY
轴伺服放大器的更换
1
拆下放大器正面所连接的电缆类。
2
从主底板上拆下放大器正面的
AC
连接板和
ACCP
板。
X
伺服放大器
Y
伺服放大器
AC
连接板
ACCP
板
主底板
270
