第 5 章 设置图 5- 4. 真空泵热动 继电器设置 5- 4. 真空泵热动继电 器设置 5-4- 1 . VACU UM PUM P THER MAL R ELAY 、 MR 1 设置（ HA 0061 9000 0 ） 【功能】 MR1 是用来保护真空 泵电动机避免 过负载、约束 、缺相的电磁接 触器，附带热 动继电器。 【开关的设置】 更换 MR1 时，请把热动继 电器所附带 的（加热器名 称）调整旋 钮对准下述的 设置。并且，…
第
5
章设置图
5-3. 伺服放大器设置
【LED 的意义】
LED
名称
功能
CHARGE
主电路存在电荷时，亮灯。
RD1
（绿）
显示
H
轴的就绪状态（参照下述）
AL1
（红）
显示
H
轴的错误状态（参照下述）
RD2
（绿）
显示
Z
轴的就绪状态（参照下述）
AL2
（红）
显示
Z
轴的错误状态（参照下述）
RD3
（绿）
显示
RT
轴的就绪状态（参照下述）
AL3
（红）
显示
RT
轴的错误状态（参照下述）
RD4
（绿）
显示
RN
轴的就绪状态（参照下述）
AL4
（红）
显示
RN
轴的错误状态（参照下述）
错误状态的显示
RD(
绿）
LED
AL
（红）
LED
说明
闪烁
闪烁（与绿色交错闪烁）
･控制器未连接状态
闪烁
熄灯
･伺服
OFF
状态
闪烁
闪烁（与绿色同时闪烁）
･伺服
OFF/
警告状态
闪烁
亮灯
･伺服
OFF/
警报状态
亮灯
熄灯
･伺服
ON
状态
亮灯
闪烁
･伺服
ON
状态
/
警告状态
亮灯
亮灯
･电源刚接通时（初始化中）。或
“
看门狗
”
监控
状态
熄灯
熄灯
･控制电源未供给。或
“
看门狗
”
监控状态
11
第
5
章设置图
5-4. 真空泵热动继电器设置
5-4.
真空泵热动继电器设置
5-4-1. VACUUM PUMP THERMAL RELAY
、
MR1
设置（
HA006190000
）
【功能】
MR1 是用来保护真空泵电动机避免过负载、约束、缺相的电磁接触器，附带热动继电器。

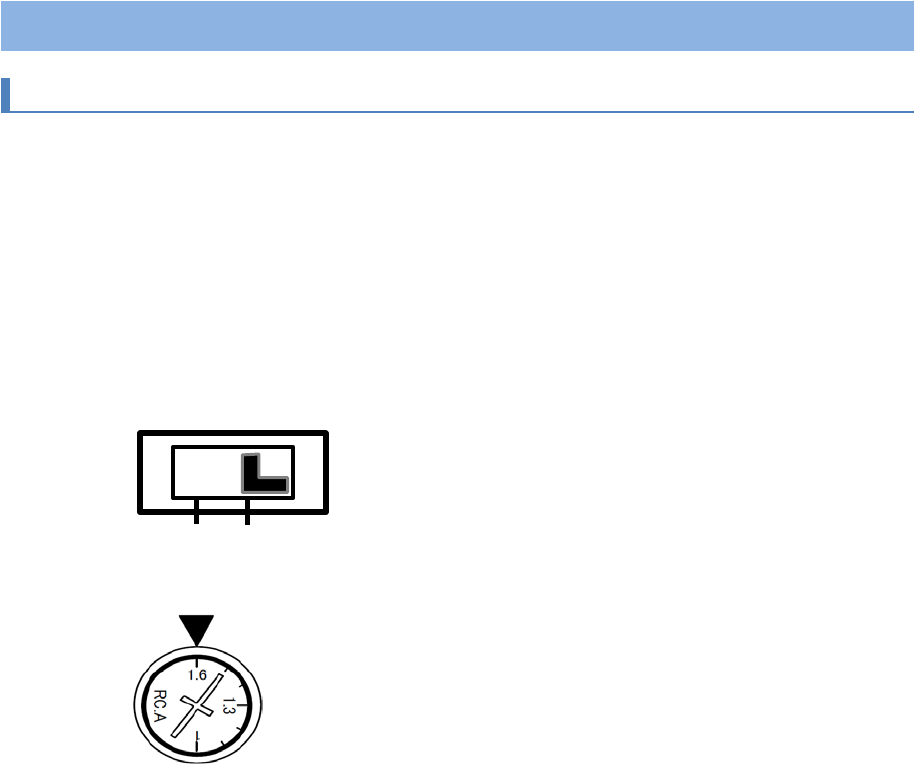

【开关的设置】
更换 MR1时，请把热动继电器所附带的（加热器名称）调整旋钮对准下述的设置。并且，请将复位
方式切换开关对准下述的设置。
（■部表示开关的位置。）
H
A
复位方式切换开关 ： A
（加热器名称）调整旋钮 ： 1.6
12
第
5
章设置图
5-5. CAN IO 板设置
5-5. CAN IO
板设置
5-5-1. CAN IO BOARD
、
CAN1
、
CAN2
设置 （
EZ185716213
）
【功能】
CAN IO BOARD 是用来分配 CAN 通信信号的电路板。

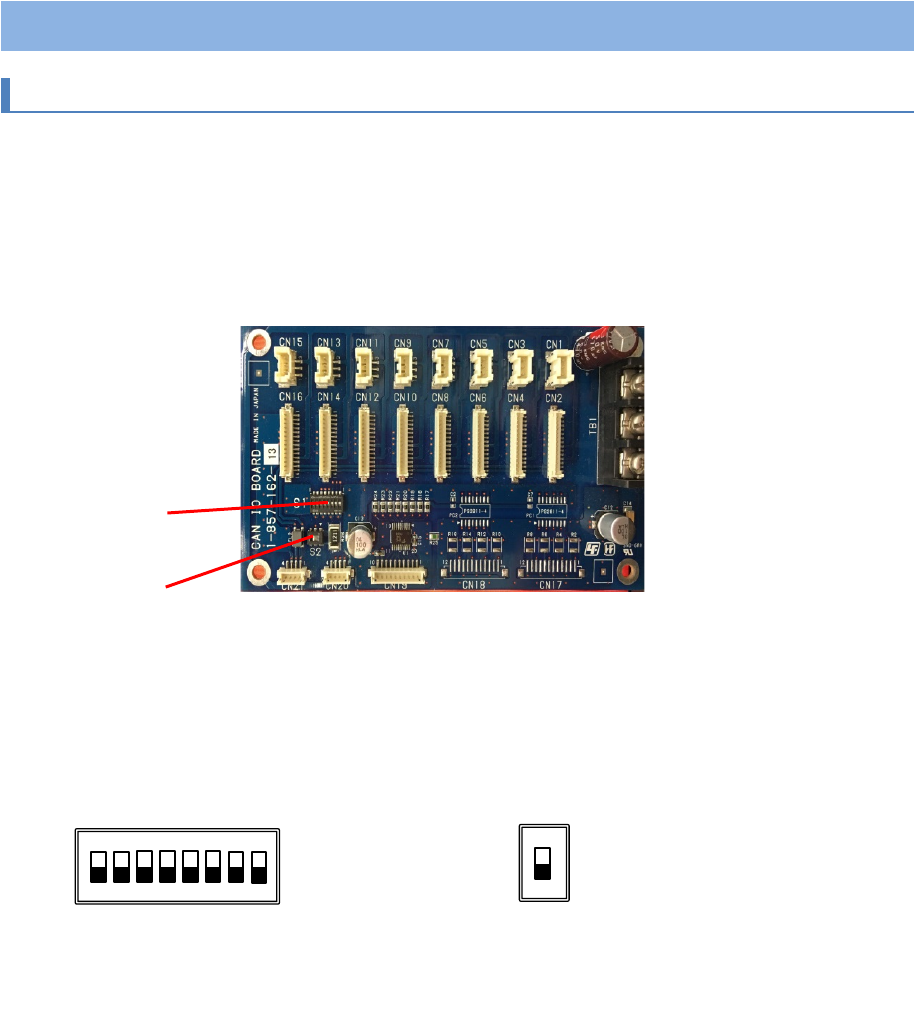

【电路板的外观】
【开关的设置】
拨码开关在交货时已设置好，更换电路板时请进行确认作业。
（■部表示开关的位置。）
S2
S1
1
2
S1-1 : OFF
S1-2 : OFF
S1-3 : OFF
S1-4 : OFF
S1-5 : OFF
S1-6 : OFF
S1-7 : OFF
S1-8 : OFF
S1
3
4
5
6
ON
7
8
SW2 : OFF
（无黑圆的一侧）
S2
●
