第 2 章 操作顺序书 2- 5. 配件更换 8 将 X 轴滚珠丝杠螺母部与贴装头连接部分離 ① 拆下 X 轴滚珠丝杠螺母部的 4 处固定螺丝 ② X 轴滚珠丝杠固定部的拆 卸完成 拆下 4 个固定螺丝 CP5×20 4 个 4 个固定螺丝 拆卸完成 223
第
2
章
操作顺序书
2-5. 配件更换
7

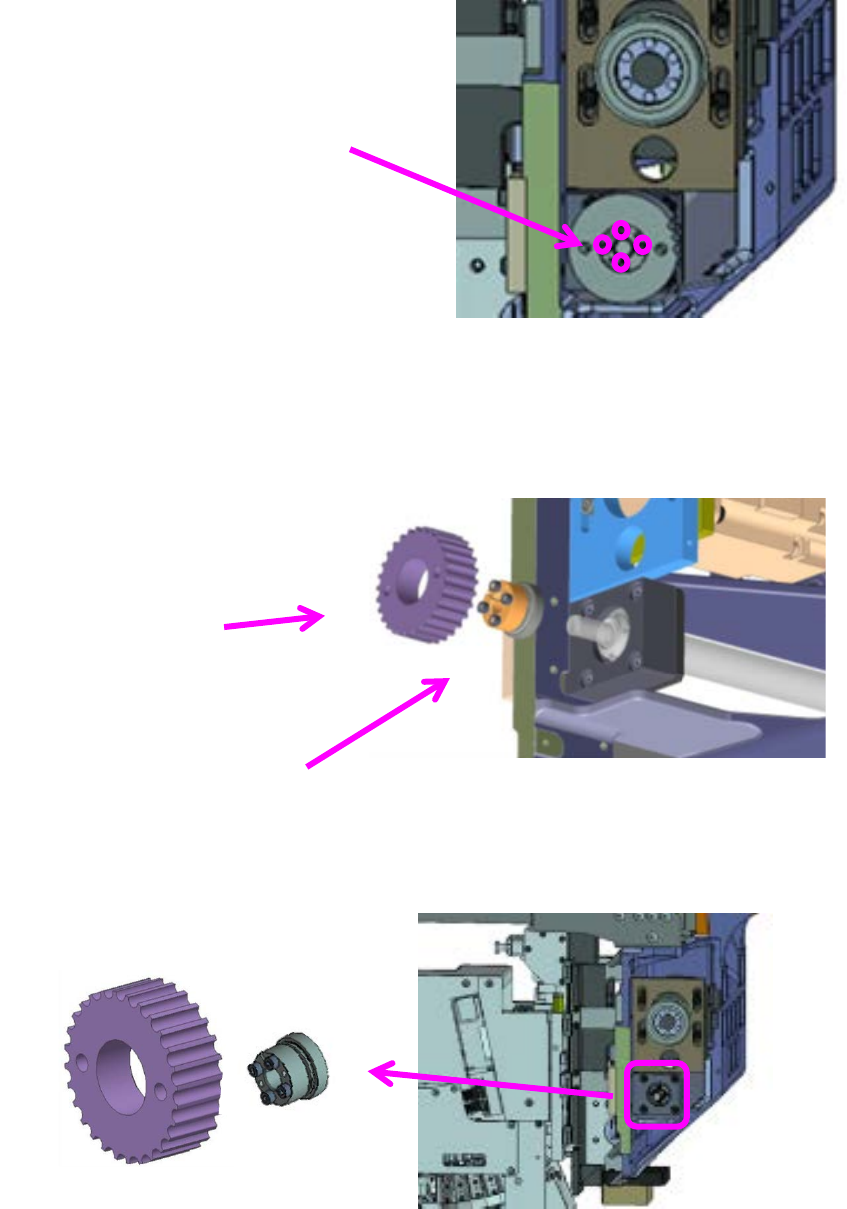

拆下
X
轴从动侧正时皮带轮
① 松开从动侧摩擦式扣件的 4 处固定螺丝
② 拆下从动侧皮带轮和摩擦式扣件
③ 从动侧皮带轮和摩擦式扣件的拆卸完成
松开 4 个固定螺丝
EZ445473501 摩擦式扣件
EZ445494601 皮带轮
皮带轮和摩擦式扣件的拆卸完成
222
第
2
章
操作顺序书
2-5. 配件更换
8

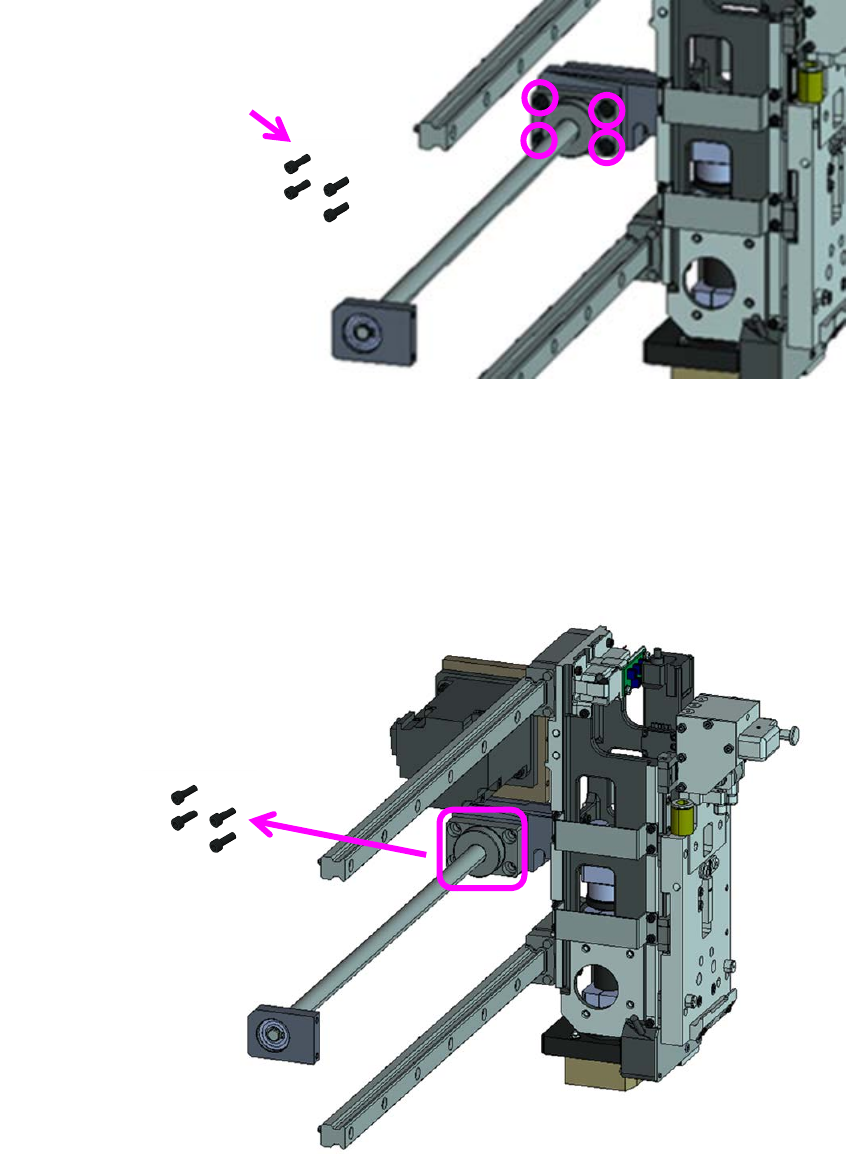

将
X
轴滚珠丝杠螺母部与贴装头连接部分離
① 拆下 X 轴滚珠丝杠螺母部的 4 处固定螺丝
② X 轴滚珠丝杠固定部的拆卸完成
拆下 4 个固定螺丝
CP5×20 4 个
4 个固定螺丝拆卸完成
223
第
2
章
操作顺序书
2-5. 配件更换
9
拆下
X

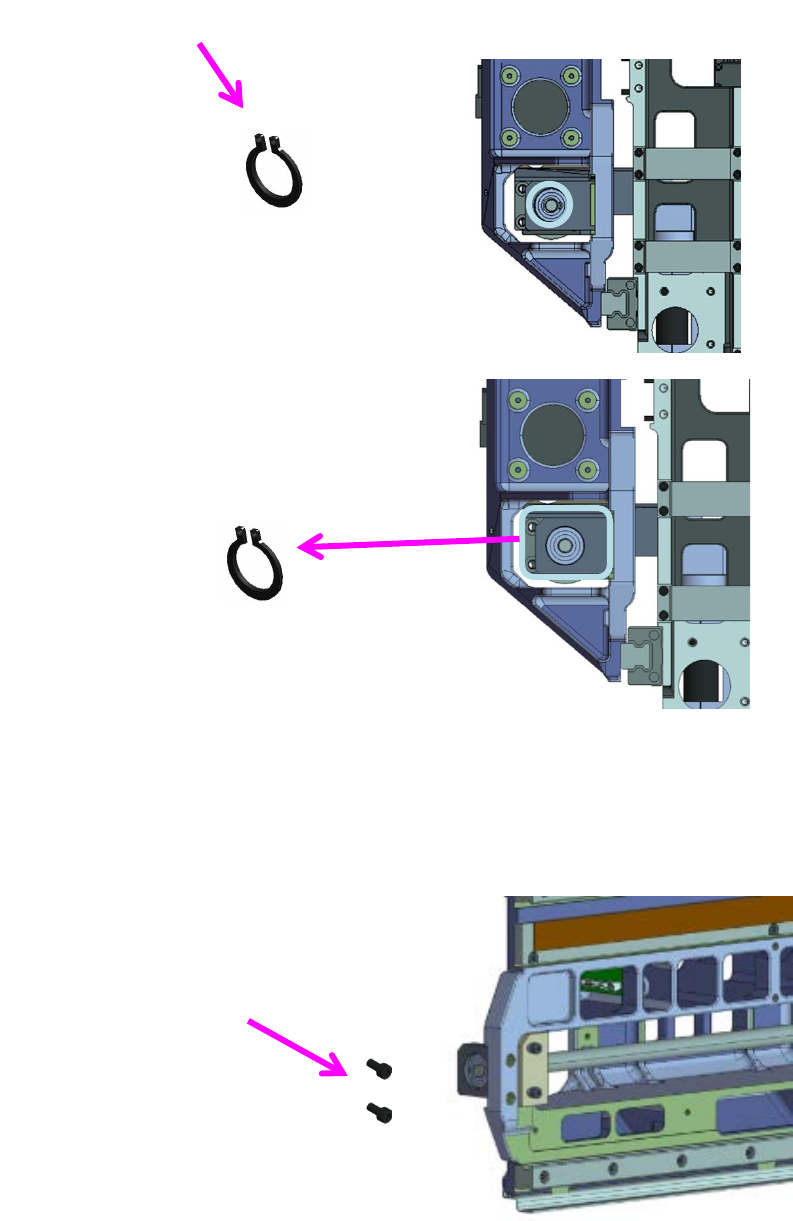

轴滚珠丝杠轴固定侧轴承支架
① 拆下轴固定用的 C 型止动环
② 轴固定用 C 型止动环的拆卸完成
10
拆下
X
轴框架侧轴承支架
① 从 X 轴框架上拆下轴固定用的轴承支架
拆下 2 个固定螺丝
CP4×12 2 个
拆下固定用的 C 型止动环
拆下固定用的 C 型止动环
EZ762419821 C 型止动环 10
224
