第 2 章 操作顺序书 2- 2. 制造设置菜 单 2-2- 1 . 机器结构 在机器结构画面 中，对生产时 要安装的装置 进行选项设 置。 已设置了以下内 容。 ＜贴片头的设置 画面＞ Rev 印章位 于 贴 片头 左侧，故必 须与其内容一 致。 对设置进行更改 、更新后，必 须进行校准。 ＜贴片头修订版 印章＞ 照片上标记的是 C 、 Z ，所以勾选“ C ”和 “ Z ”。 ｖ ｖ 15
第
2
章
操作顺序书
2-2. 制造设置菜单
个别显示画面

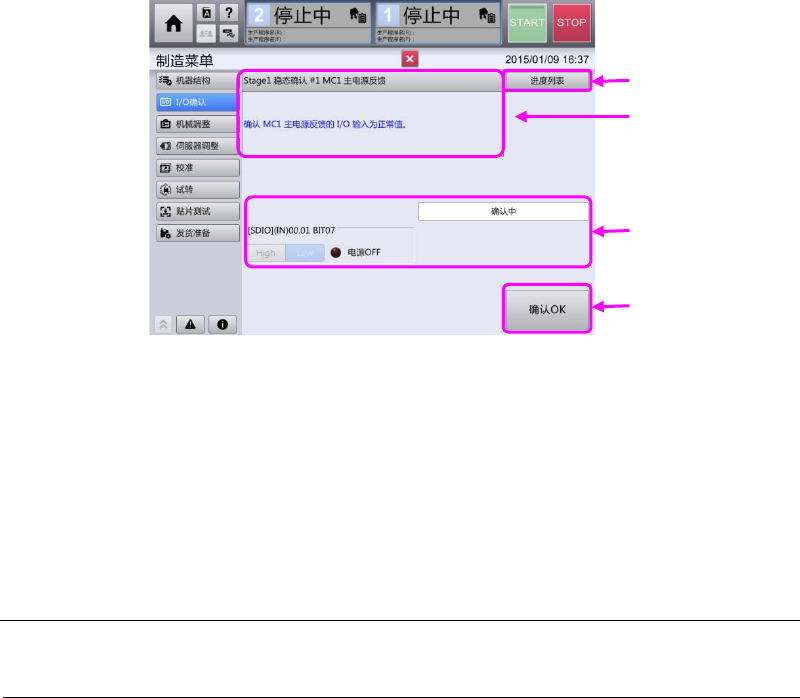

显示各项目中的作业状况或详细信息。
(a) 切换到［进度列表］画面的按钮
(b) 作业项目的标题和说明
如有图像，在画面下显示。
(c) 显示各项目中必需的信息或按钮。
(d) 确认 OK
结束所显示项目的处理，进到下一项目。
如果是自动处理，不需触摸按钮就自动进到下一工序。
注意
•
子菜单项目中，［试转］没有［进度列表］和［个别显示］的画面。
a
b
c
d
14
第
2
章
操作顺序书
2-2. 制造设置菜单
2-2-1.
机器结构
在机器结构画面中，对生产时要安装的装置进行选项设置。
已设置了以下内容。

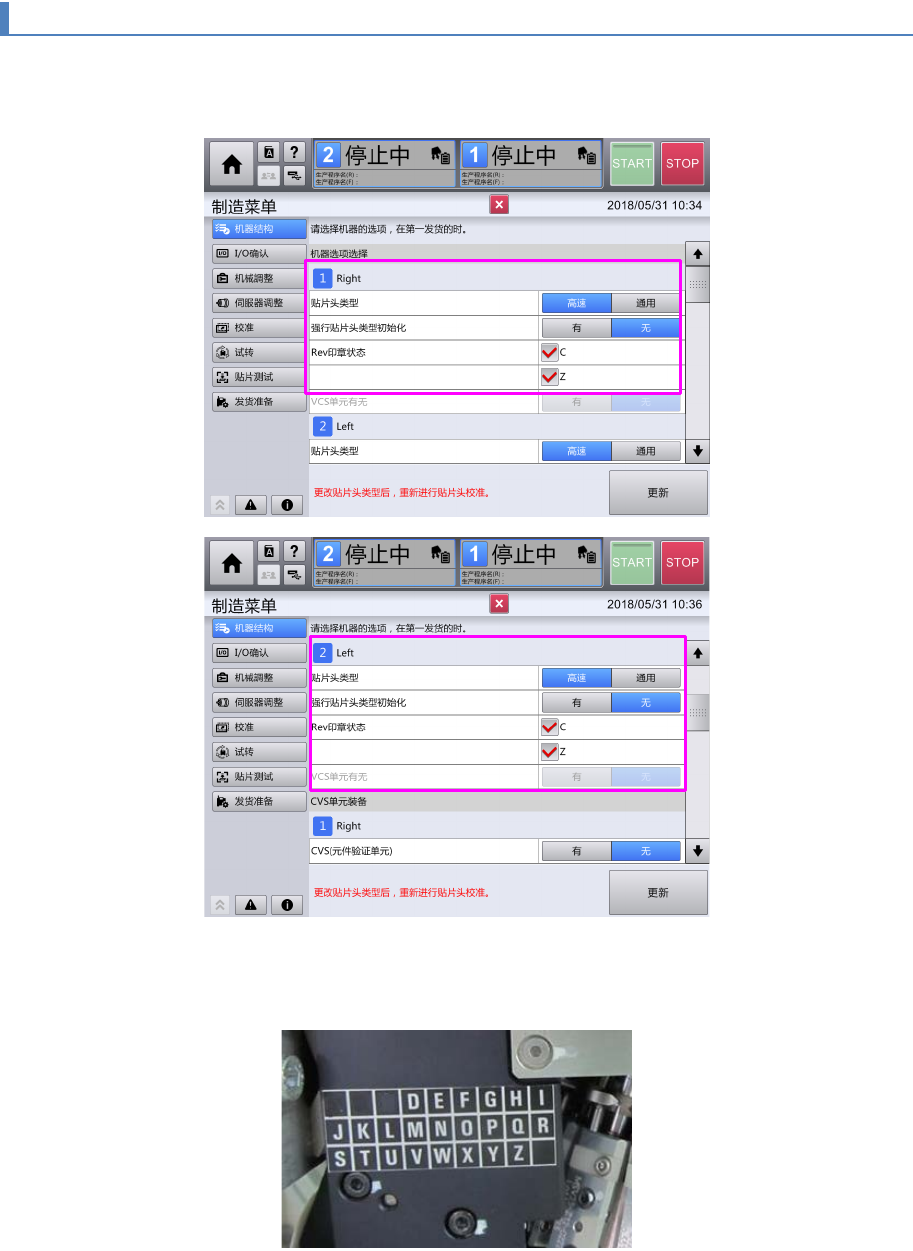

＜贴片头的设置画面＞
Rev 印章位于贴片头左侧，故必须与其内容一致。
对设置进行更改、更新后，必须进行校准。
＜贴片头修订版印章＞
照片上标记的是 C、Z ，所以勾选“C”和“Z”。
ｖ
ｖ
15
第
2
章
操作顺序书
2-2. 制造设置菜单
＜CVS 的设置画面＞
＜基板停止器的设置画面＞
＜电池更换日期的设置＞
16
